Unidad de disparo de caja moldeada de CA

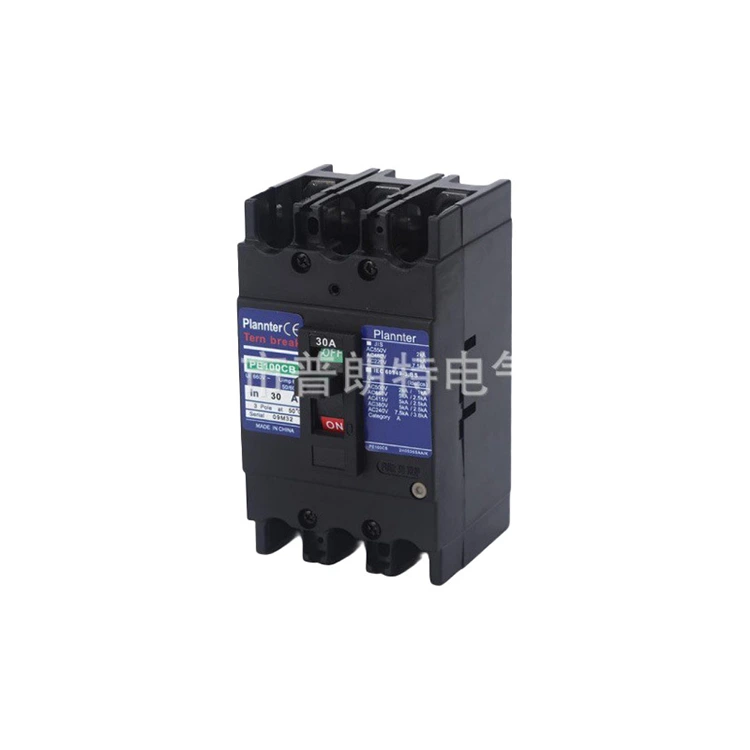

Nuestra serie PLTP de Pugao (Plannter Electric) es una unidad de disparo clásica de caja moldeada de CA de 3 polos, que presenta un diseño negro resistente y práctico. Funciona bien en una variedad de circuitos de energía trifásicos puros y funciona especialmente bien en protección de motores industriales. Puede usarlo directamente en circuitos de control para motores trifásicos medianos y grandes, como los que accionan bombas, ventiladores y compresores. Con su unidad de disparo termomagnética incorporada, el interruptor ofrece un rendimiento confiable. Maneja eficazmente las condiciones de sobrecarga durante el arranque del motor y se dispara instantáneamente en caso de una falla de cortocircuito, lo que ayuda a proteger su motor y reducir el tiempo de inactividad no planificado.

Enviar Consulta

Descripción del Producto

ElUnidad de disparo de caja moldeada de CAes el componente de protección central dentro de un disyuntor de caja moldeada (MCCB), responsable de detectar fallas eléctricas y activar el disyuntor para interrumpir el circuito. Combina detección precisa con mecanismos de disparo confiables para proteger los sistemas eléctricos contra sobrecargas y cortocircuitos.

Garantiza la interrupción segura de corrientes anormales.
Disponible en tipos termomagnéticos o electrónicos.
Ampliamente utilizado en protección de motores industriales y distribución de energía.

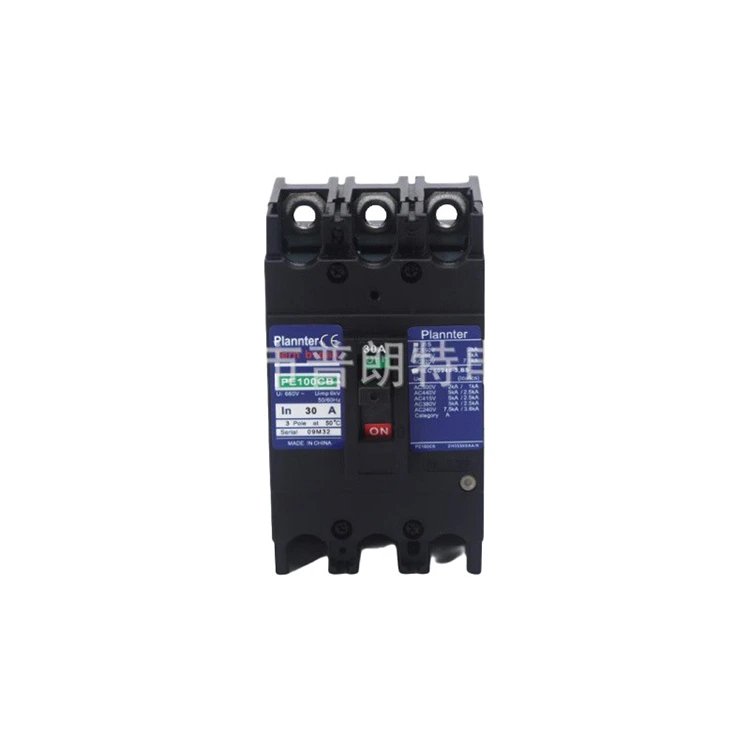

AC Molded Case Trip Unit

Ventajas clave de las unidades de control MCCB

Configuraciones de viaje ajustables

Permite a los usuarios configurar parámetros de protección según las necesidades de la aplicación.
Mejora la coordinación entre los dispositivos ascendentes y descendentes
ElUnidad de disparo de caja moldeada de CASoporta un ajuste preciso de sobrecarga y cortocircuito.

Alta capacidad de rotura

Diseñado para interrumpir de forma segura altas corrientes de falla
Rango típico de Icu: 35 kA a 70 kA a 400 V CA
Garantiza la protección del sistema incluso en condiciones severas de cortocircuito.

Amplio rango de corriente

Soporta múltiples corrientes nominales como 400A y 630A
Adecuado para diversos requisitos de carga en aplicaciones industriales.
Permite un diseño de sistema flexible y combinación de equipos

Protección termomagnética y electrónica

La protección térmica maneja sobrecargas con retardo de tiempo inverso
La protección magnética reacciona instantáneamente a los cortocircuitos.
ElUnidad de disparo de caja moldeada de CAGarantiza una protección dual fiable para motores y circuitos.

Diseño compacto y duradero

Encerrado en una carcasa de plástico de ingeniería retardante de llama
Alta resistencia al impacto, al calor y a los arcos eléctricos.
La estructura compacta ahorra espacio de instalación en los paneles.

Reutilizable

Se puede restablecer después de eliminar la falla sin reemplazo
Reduce los costos de mantenimiento en comparación con los fusibles.
Soporta una larga vida útil mecánica y eléctrica.

Funcionalidad versátil

Admite accesorios como contactos auxiliares y disparadores en derivación.
Adecuado para control de motores, sistemas de distribución y equipos industriales.
ElUnidad de disparo de caja moldeada de CAmejora la integración del sistema y la flexibilidad operativa

Preguntas frecuentes

¿Cuáles son los diferentes tipos de unidades de viaje?

Termo-Magnético (T-M)

Combina protección térmica (sobrecarga) y magnética (cortocircuito)
El elemento térmico reacciona con retraso a una sobrecorriente sostenida
El elemento magnético se dispara instantáneamente en condiciones de falla
Ampliamente utilizado en aplicaciones industriales y comerciales estándar.

Estado sólido (electrónico)

Utiliza sensores electrónicos para un monitoreo preciso de la corriente.
Ofrece configuraciones de protección ajustables y mayor precisión.
Admite funciones avanzadas como comunicación y medición
ElUnidad de disparo de caja moldeada de CAen formato electrónico es ideal para sistemas complejos

Sólo magnético

Proporciona protección instantánea sólo contra cortocircuitos.
No incluye protección contra sobrecarga (térmica)
Comúnmente utilizado para circuitos de motor con relés de sobrecarga externos.

¿Cuáles son los ajustes clave en una unidad de viaje?

Recogida de larga duración (LT/térmica)

Establece el nivel actual para la protección contra sobrecarga.
Determina cuándo el disyuntor se dispara bajo una sobrecorriente sostenida.
Ayuda a proteger los cables y equipos contra el sobrecalentamiento.

Captación/retraso de corta duración (ST)

Proporciona un breve retraso antes de disparar durante condiciones de falla
Permite la coordinación con dispositivos de protección aguas abajo.
Reduce las interrupciones innecesarias del sistema.

Viaje instantáneo

Activa la operación inmediata del interruptor durante cortocircuitos severos
Sin retraso intencional para la máxima velocidad de protección
ElUnidad de disparo de caja moldeada de CAGarantiza una rápida resolución de fallos para proteger el equipo.

¿Puedo utilizar una unidad de disparo de CA para aplicaciones de CC?

Generalmente, las unidades de disparo de CA no se recomiendan para sistemas de CC.
Los circuitos de CC tienen diferentes características de arco y requieren diseños especializados
El uso de dispositivos de CA únicamente en aplicaciones de CC puede provocar una interrupción insegura
Siempre verifique las especificaciones del fabricante antes de la aplicación.

¿Las unidades de disparo son reemplazables?

Unidades termomagnéticas

Normalmente fijo e integrado en el cuerpo del martillo.
El reemplazo generalmente requiere cambiar todo el MCCB
El diseño simple garantiza durabilidad y bajo mantenimiento.

Unidades de disparo electrónicas

A menudo modular y reemplazable según el diseño.
Permite actualizaciones o mantenimiento sin reemplazar el disyuntor completo
ElUnidad de disparo de caja moldeada de CAcon diseño electrónico ofrece mayor flexibilidad

¿Por qué elegir Pugao (Plannter Electric)?

Calidad confiable:Nuestra unidad de disparo de caja moldeada de CA y otros MCCB se someten a pruebas rigurosas, que incluyen ruptura de cortocircuito de hasta 200 kA y voltaje de aislamiento de hasta 800 V, lo que garantiza un rendimiento estable en aplicaciones industriales.
Fuerte soporte técnico:Más de 15 ingenieros senior con más de 10 años de experiencia en productos de bajo voltaje diseñan y optimizan productos como la unidad de disparo electrónico 4P para una protección precisa y confiabilidad del sistema.
Precios competitivos:El suministro directo de fábrica reduce los costos entre un 15% y un 20% en comparación con marcas internacionales similares, sin comprometer la calidad.
Producción flexible:Admite corrientes nominales de 100 A a 1600 A y configuraciones personalizables, cumpliendo diversos requisitos industriales y comerciales.
Servicio receptivo:El tiempo promedio de respuesta a consultas técnicas es inferior a 24 horas, lo que garantiza un soporte rápido durante la instalación o el mantenimiento.
