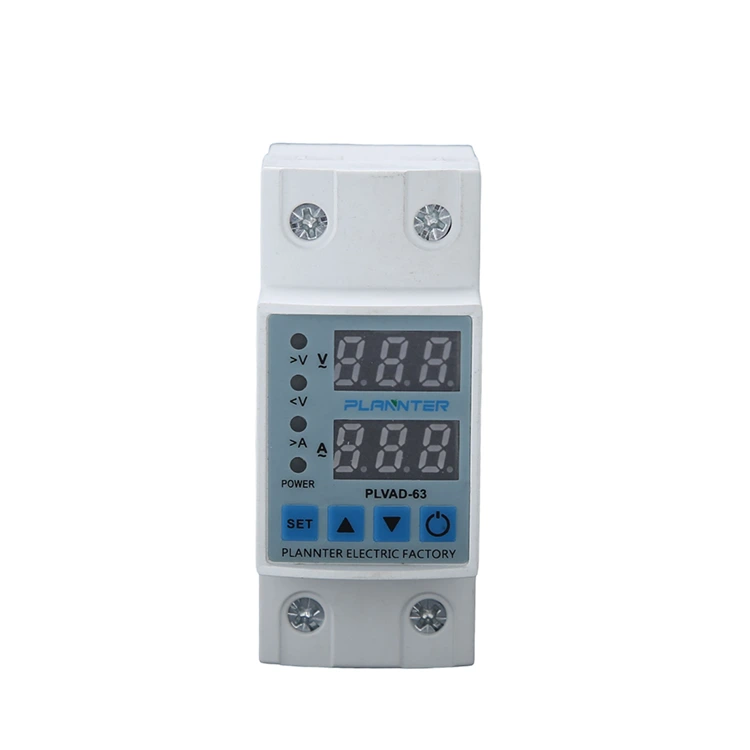

Protector contra sobretensiones eléctricas

Pugao (PLANNTER) se especializa en la producción de protectores contra sobretensiones eléctricas, monitoreo en tiempo real del estado del voltaje, detección automática de sobrevoltaje o subvoltaje y corte rápido de la energía, extendiendo efectivamente la vida útil del equipo. Los productos admiten la personalización OEM/ODM y se suministran directamente desde fábricas chinas y se utilizan ampliamente en sistemas de control domésticos, de oficina, médicos e industriales.

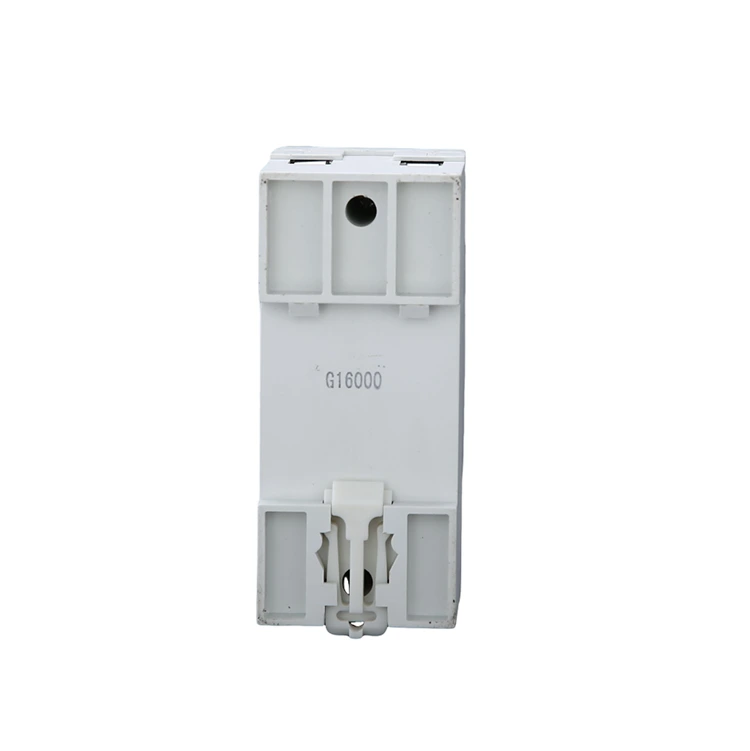

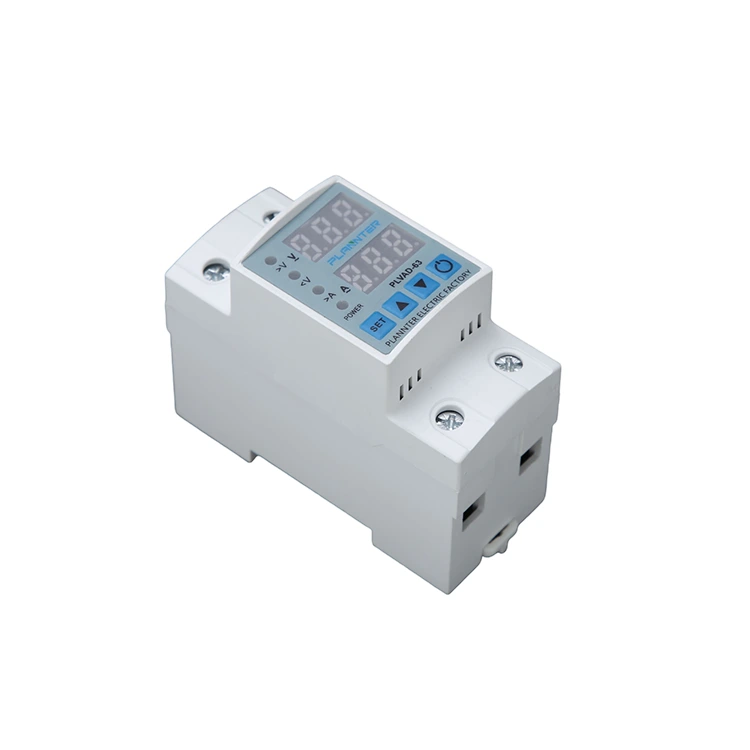

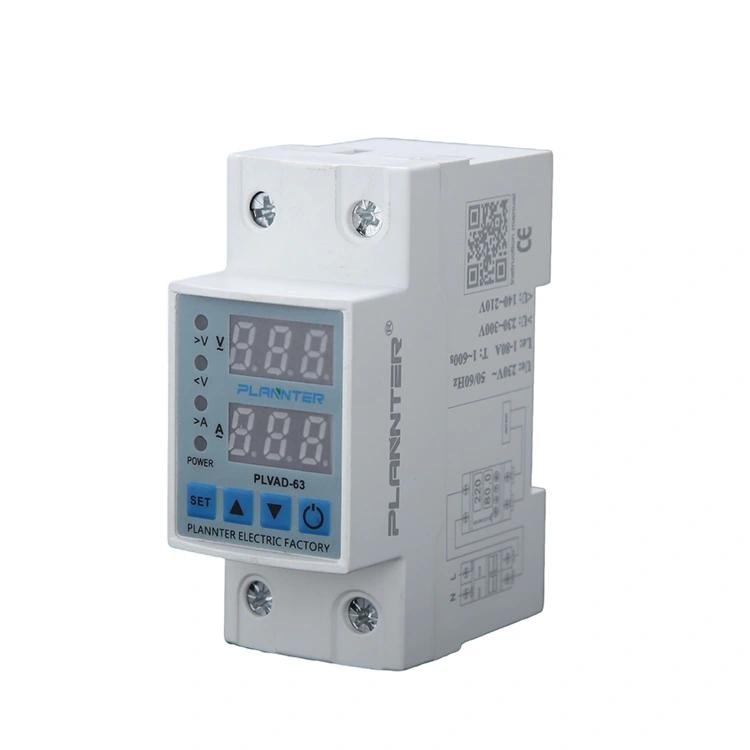

Como fabricante y proveedor profesional, ofrecemos protectores contra sobretensiones eléctricas a precios asequibles. Tiene una corriente nominal de 40A/63A y una tensión nominal de 220V/230V. Es fácil y rápido de instalar, se monta sobre rieles, se puede montar completamente en una caja de distribución estándar y está alojado en un material ignífugo. Se puede conectar fácilmente a circuitos domésticos o industriales y es adecuado para la protección de circuitos en hogares y pequeñas fábricas.

Nota: Realice las conexiones del dispositivo según el tipo de conexión. Ajuste los valores de configuración de sobrecorriente, alto y bajo voltaje del dispositivo de acuerdo con los valores de voltaje y corriente de funcionamiento de la carga. De lo contrario, el dispositivo podría causar daños.

Características técnicas

Diseño de doble pantalla:El voltaje de entrada y el voltaje de salida se pueden ver de un vistazo, lo que es bueno para juzgar visualmente el estado actual y el estado de la fuente de alimentación del equipo.

Umbrales programables:Podemos configurar el valor de sobretensión/subtensión y el tiempo de recuperación retardado de acuerdo con el equipo preprogramado para evitar conmutaciones frecuentes.

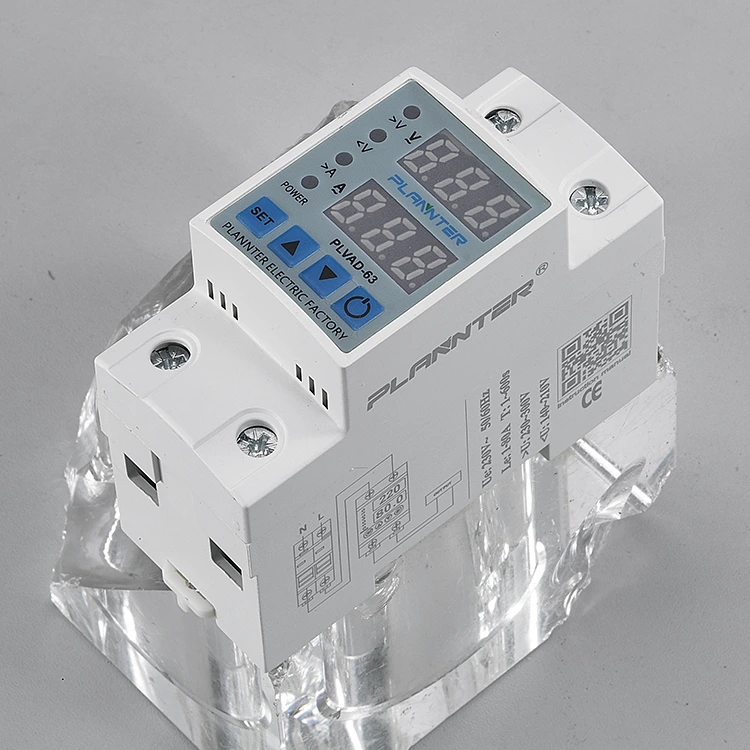

Adopción de material de alto aislamiento:El protector contra sobretensiones eléctricas adopta una carcasa retardante de llama y un material aislante resistente a alto voltaje, que tiene un alto coeficiente de seguridad y una larga vida útil.

Consideraciones clave para seleccionar un protector contra sobretensiones

Elegir lo correctoProtector contra sobretensiones eléctricasrequiere comprender varios parámetros técnicos para garantizar que su equipo sensible esté completamente protegido contra fluctuaciones impredecibles de la red. Como expertoproveedor chino, PUGAO (Plannter Electric) recomienda evaluar los siguientes factores:

1. Tensión de sujeción (nivel de protección de tensión)

Este es el voltaje máximo que el protector permite pasar a su equipo durante una sobretensión.

• Umbral de seguridad:Un voltaje de sujeción más bajo indica una mejor protección. Nuestros protectores cuentan con umbrales programables (por ejemplo, de 230 V a 300 V) para que pueda establecer con precisión el límite que su equipo puede soportar.
• Coincidencia de equipos:Asegúrese de que el voltaje de sujeción sea menor que el voltaje soportado de aislamiento de sus electrodomésticos conectados para evitar fallas dieléctricas.

2. Tiempo de respuesta

En caso de un pico, cada milisegundo cuenta. Una alta calidadProtector contra sobretensiones eléctricasdebe actuar antes de que la sobretensión llegue a sus componentes internos.

• Activación de milisegundos:Nuestros dispositivos están diseñados para una desconexión rápida y, por lo general, responden entre 20 y 50 ms, según el tipo de falla.
• Aislamiento instantáneo:Los tiempos de respuesta más rápidos evitan eficazmente que la "primera ola" de una sobretensión dañe los delicados circuitos semiconductores de computadoras y dispositivos médicos.

3. Cobertura de protección

Evalúe qué riesgos específicos cubre el dispositivo para garantizar la estabilidad integral del sistema.

• Sobre/Bajo voltaje:No todos los aumentos repentinos son "altos". El bajo voltaje sostenido (caídas de tensión) puede quemar motores de aires acondicionados y bombas con la misma facilidad que un pico.
• Sobrecorriente y fugas:Las unidades integrales también incluyen monitoreo de corriente y supresión de sobretensiones para proteger contra fallas de circuitos internos y efectos de iluminación atmosférica.

4. Tipos de protección contra sobretensiones

Comprender la "Zona" de instalación ayuda a seleccionar la correctaProtector contra sobretensiones eléctricaspara sus instalaciones:

• Montado en riel (Tipo 2/3):Estos se instalan directamente en la caja de distribución. Son la opción ideal para sistemas de control domésticos, de oficina e industriales, ya que ofrecen protección centralizada para múltiples circuitos derivados.
• Punto de uso:Dispositivos más pequeños diseñados para activos individuales de alto valor.
• Grado industrial:Unidades alojadas en materiales ignífugos de alto aislamiento diseñados específicamente para entornos de fábrica con cargas inductivas pesadas.

5. Funciones de mantenimiento y recuperación

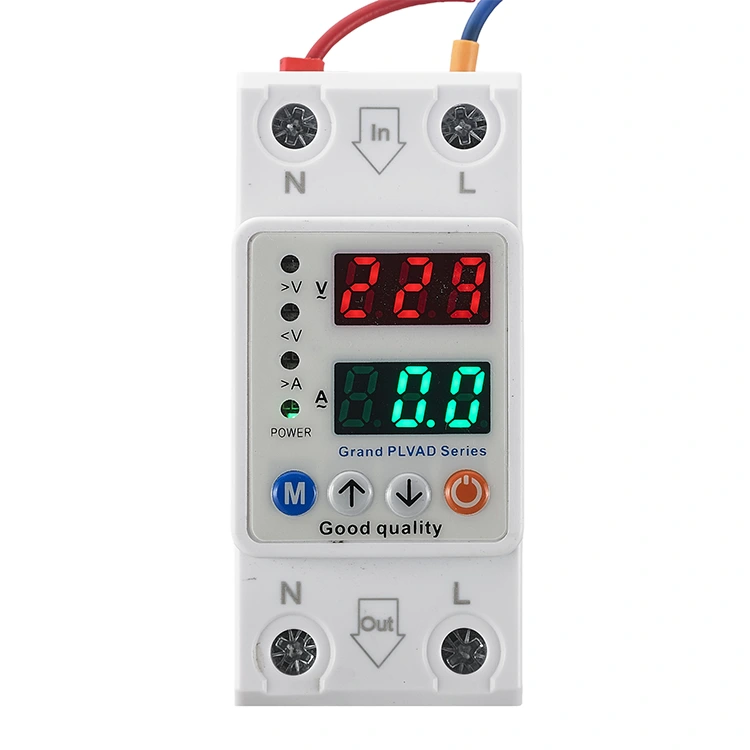

Una característica fundamental de los protectores modernos es su capacidad para restaurar la energía automáticamente.

• Función de reinicio automático:Busque protectores que tengan un tiempo de recuperación retardado programable. Esto evita el efecto de "parpadeo" en el que la energía se corta y se corta rápidamente, lo que puede ser más dañino que un solo corte.
• Monitoreo visual:Los diseños de pantalla dual permiten al personal de mantenimiento verificar rápidamente el estado de la energía de entrada sin necesidad de multímetros externos.

Preguntas frecuentes

¿Cuál es la diferencia entre una regleta y un protector contra sobretensiones?

Una regleta simplemente proporciona enchufes adicionales, mientras que unaProtector contra sobretensiones eléctricasmonitorea e interrumpe activamente el circuito durante picos o caídas de voltaje para evitar el desgaste del hardware.

¿Qué debo buscar al comprar un protector contra sobretensiones?

Busque umbrales de voltaje ajustables, carcasas retardantes de llama de alta calidad y una clasificación de corriente de interrupción alta (como 40 A o 63 A) que coincida con su carga total.

¿Se desgastan los protectores contra sobretensiones?

Sí. Con el tiempo, la exposición repetida a sobretensiones puede degradar los componentes internos. Los protectores de alta calidad con materiales aislantes duraderos duran más, pero deben inspeccionarse periódicamente para comprobar su precisión operativa.

¿Necesito un protector contra sobretensiones para todos los electrodomésticos?

Es muy recomendable para aparatos con motores o tableros de control sensibles, como refrigeradores, equipos médicos y sistemas CNC industriales, ya que son los más vulnerables al voltaje inestable.

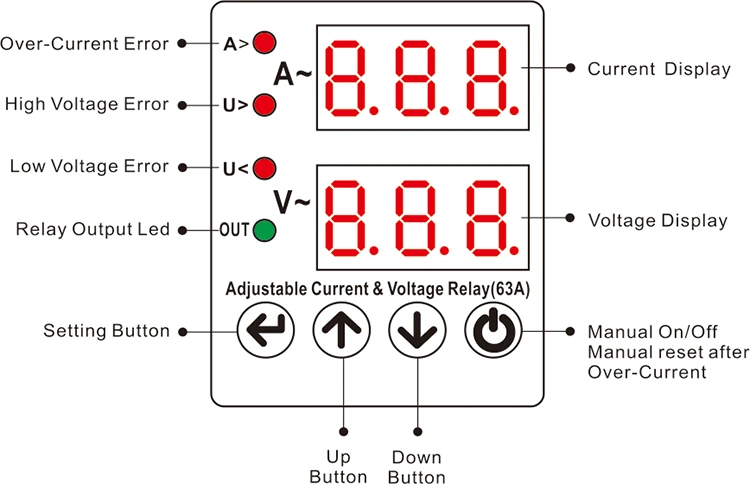

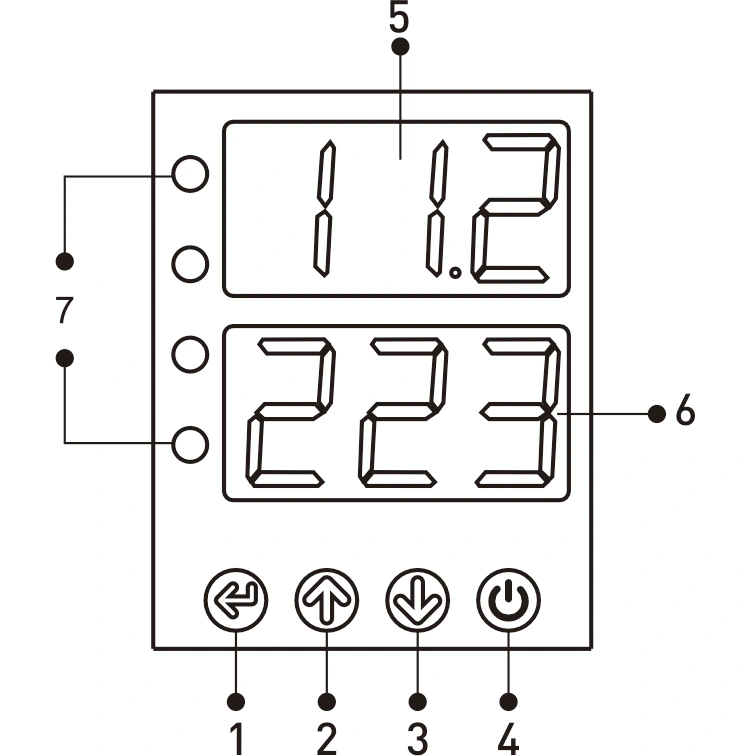

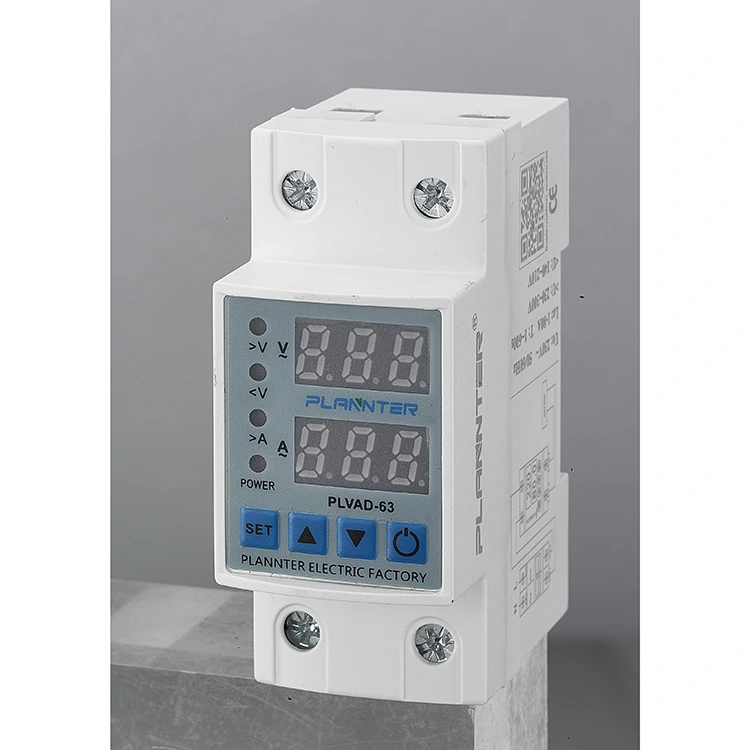

Pantalla y botones

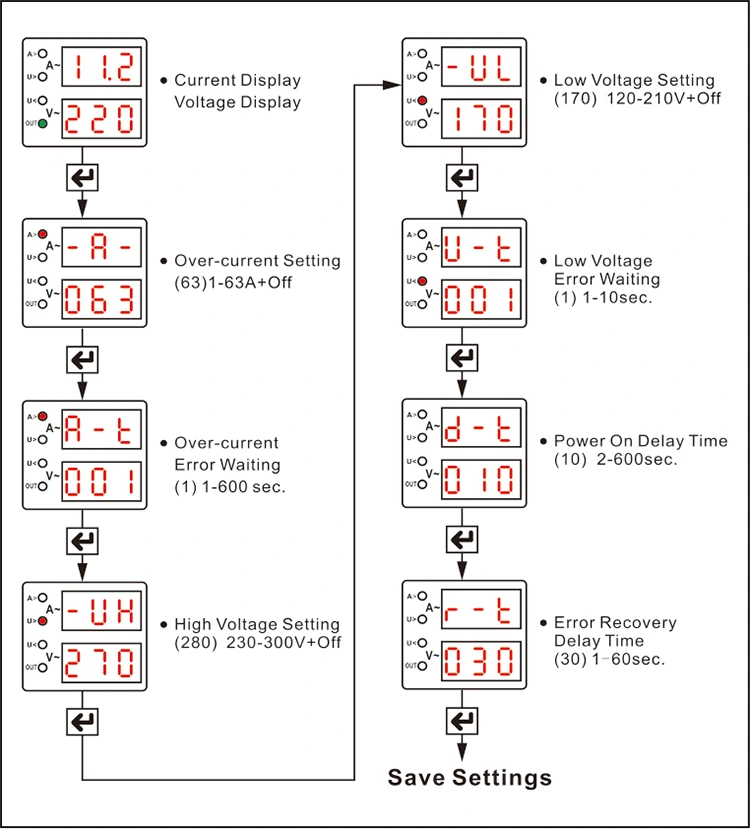

1 - Botón SET: Este botón se utiliza para guardar después de configurar/cambiar valores de sobrecorriente y valores de configuración de voltaje alto/bajo y error.

tiempo de espera.

2 - Botón ARRIBA: Aumenta el valor requerido.

3 - Botón Abajo: Reduce el valor requerido.

4 - Botón de encendido/apagado manual: Se utiliza para apagar la salida del dispositivo. Cuando está en este estado, la pantalla muestra "apagado" y el dispositivo no realizará un reinicio automático. Presione este botón nuevamente para volver a encender el dispositivo para su funcionamiento normal (en condiciones sin falla).

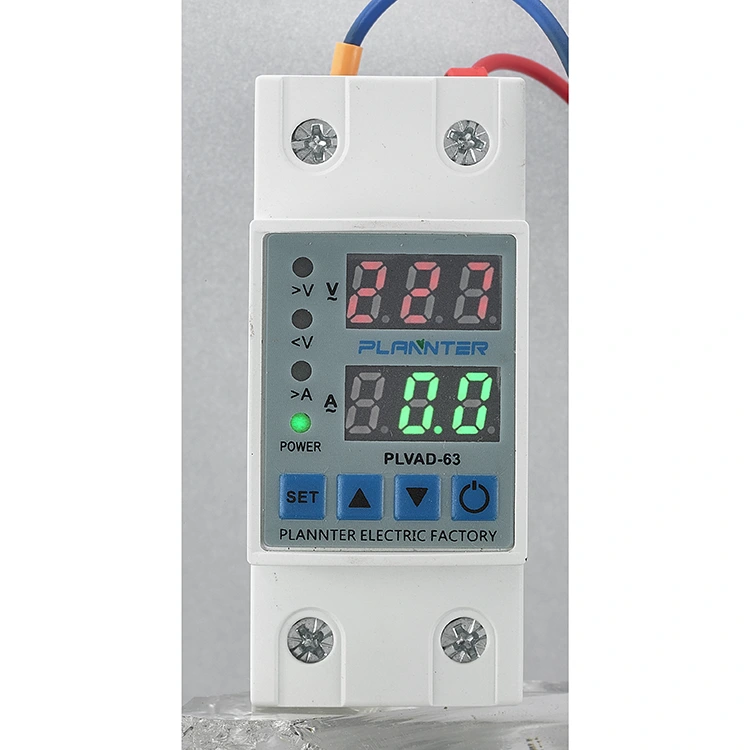

5 - Pantalla actual

1er grupo de visualización: durante el funcionamiento normal, esta sección muestra el valor de voltaje de entrada (red). La pantalla permanece encendida fija cuando no hay ningún fallo y parpadea en caso de fallo (sobretensión o subtensión). Durante la programación, muestra los valores de configuración correspondientes, como sobrecorriente, umbrales de voltaje alto/bajo, retraso de error y retraso de reinicio.

6 - Pantalla de voltaje

2º Grupo de visualización: En condiciones normales de trabajo, esta sección muestra el valor actual. La pantalla permanece iluminada constantemente cuando no hay fallas y parpadea si ocurre una condición de sobrecorriente. Durante la fase de programación, esta pantalla indica los valores numéricos de los parámetros correspondientes.

7 - Indicadores LED:

A>: Se ilumina cuando se detecta una falla por sobrecorriente.

V>: Se ilumina cuando ocurre una falla de alto voltaje.

V<: Se ilumina cuando ocurre una falla de bajo voltaje.

Out: Se ilumina cuando el dispositivo comienza la operación de salida.

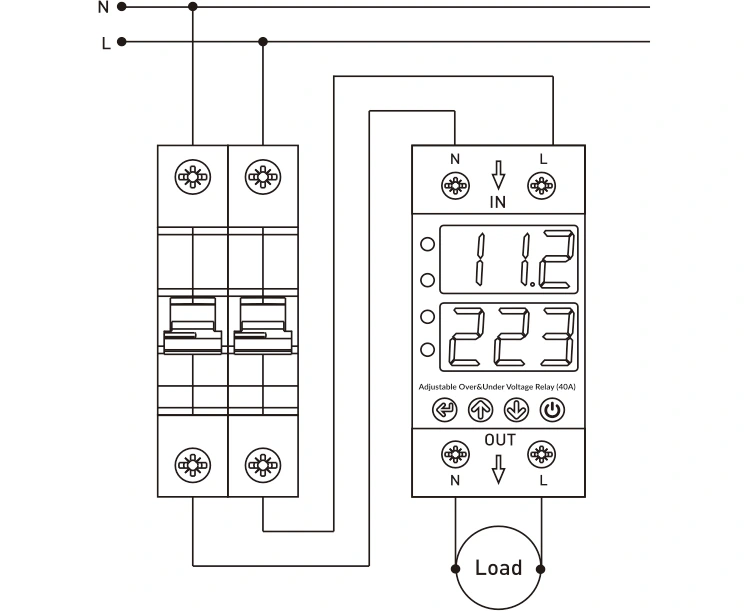

Diagrama de conexión

Los cables neutro y de fase de la fuente de alimentación principal deben conectarse a los terminales "N" y "L" etiquetados como Entrada del dispositivo.

Las líneas de neutro y fase del equipo a proteger contra sobretensión y subtensión deben conectarse a los terminales “N” y “L” ubicados en la sección de Salida del dispositivo.

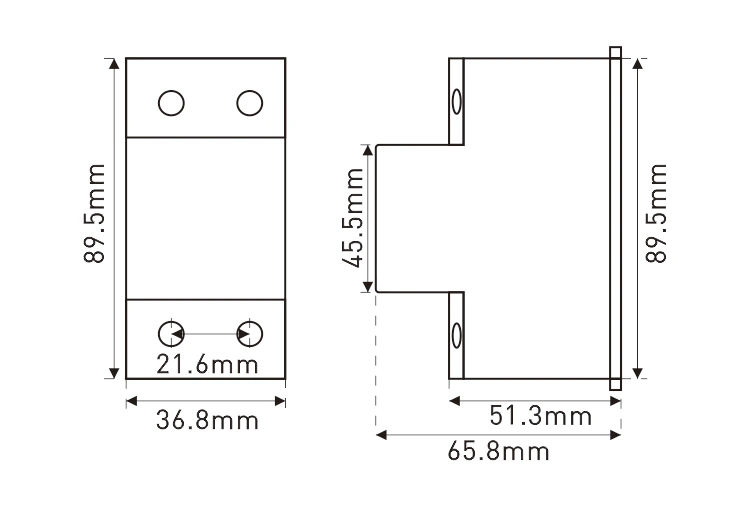

Dimensiones
