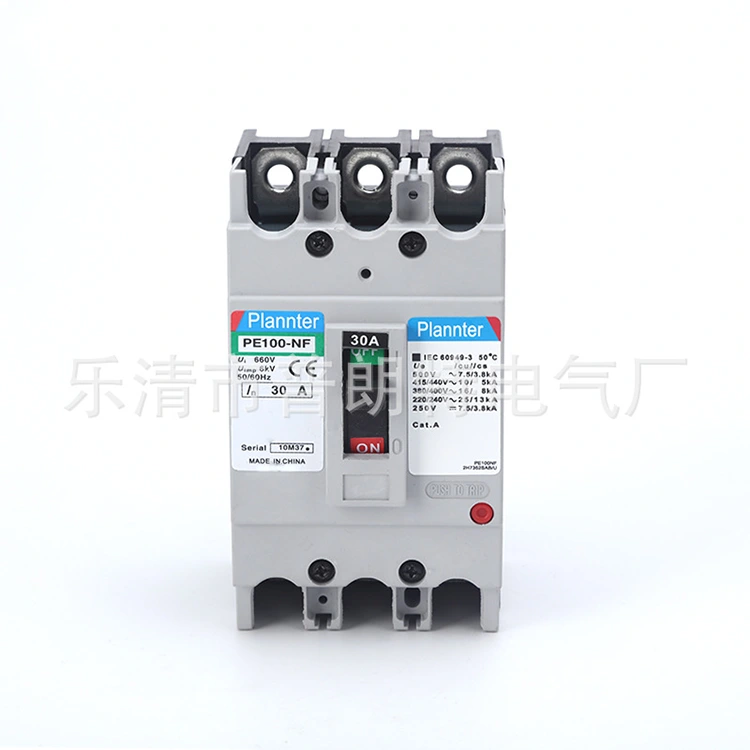

Le invitamos a solicitar disyuntores de caja moldeada de CA duraderos y de alta calidad aPUGAO (Planificador Eléctrico). Como fabricante y proveedor profesional con nuestra propia fábrica, ofrecemos una solución integral, que abarca desde consultas de preventa hasta servicios de soporte técnico posventa.

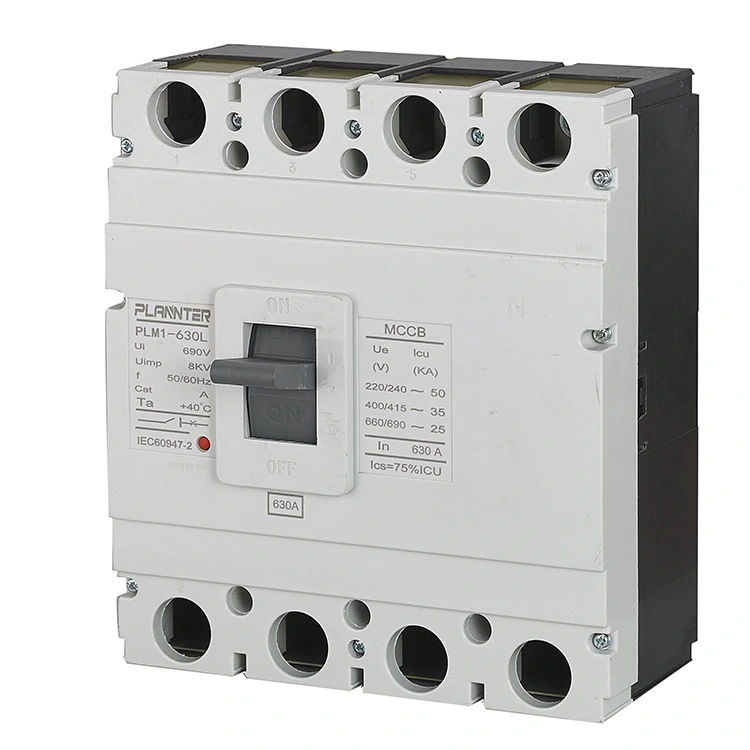

Estructura central
La capacidad de los disyuntores de caja moldeada de CA para manejar corrientes elevadas depende principalmente de los tres componentes siguientes:
1. Estuche moldeado
Este componente proporciona tanto aislamiento eléctrico como soporte mecánico; Encierra completamente las partes vivas para evitar descargas eléctricas, presenta una estructura compacta y prácticamente no requiere mantenimiento.
2. Cámara de extinción de arco
Cuando el disyuntor interrumpe una corriente alta, se forma un arco eléctrico de alta temperatura entre los contactos. La cámara de extinción de arco consta de numerosas placas metálicas paralelas diseñadas para segmentar, alargar y enfriar el arco, extinguiéndolo finalmente utilizando el instante en el que la corriente alterna cruza el punto cero. Este mecanismo es la clave de su capacidad para interrumpir de forma segura corrientes de cortocircuito que alcanzan miles de amperios.

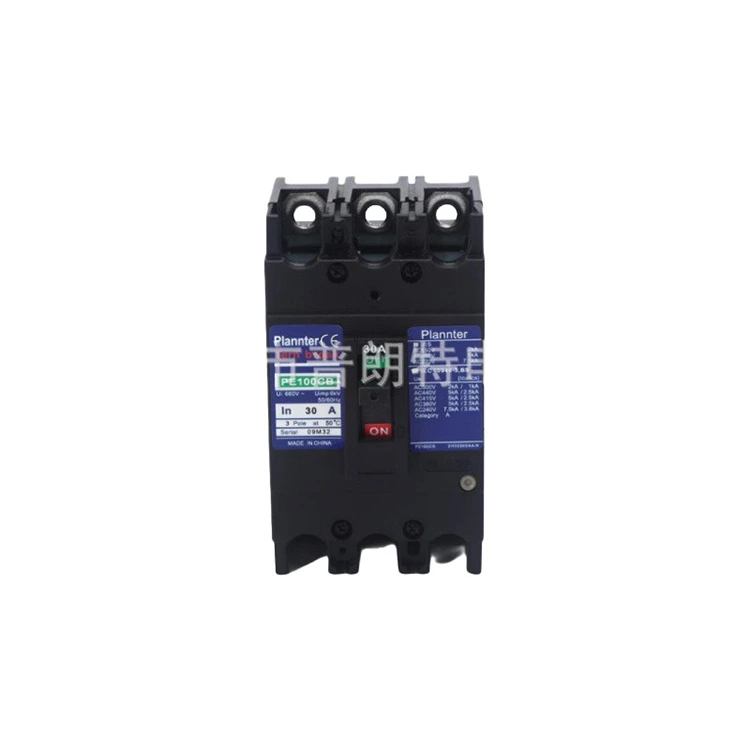

3. Unidad de disparo
Este constituye el elemento central que determina el rendimiento del disyuntor. Las unidades de disparo se clasifican principalmente en dos tipos: termomagnéticas y electrónicas. Los componentes centrales del primero son una tira bimetálica y un electroimán, mientras que el segundo utiliza un microprocesador y un transformador de corriente. Estos dos tipos poseen características de protección distintas y son adecuados para diferentes escenarios de aplicación; la elección específica debe determinarse basándose en un análisis detallado de los requisitos individuales del proyecto.
¿Cuáles son las capacidades de rendimiento del AC MCCB?

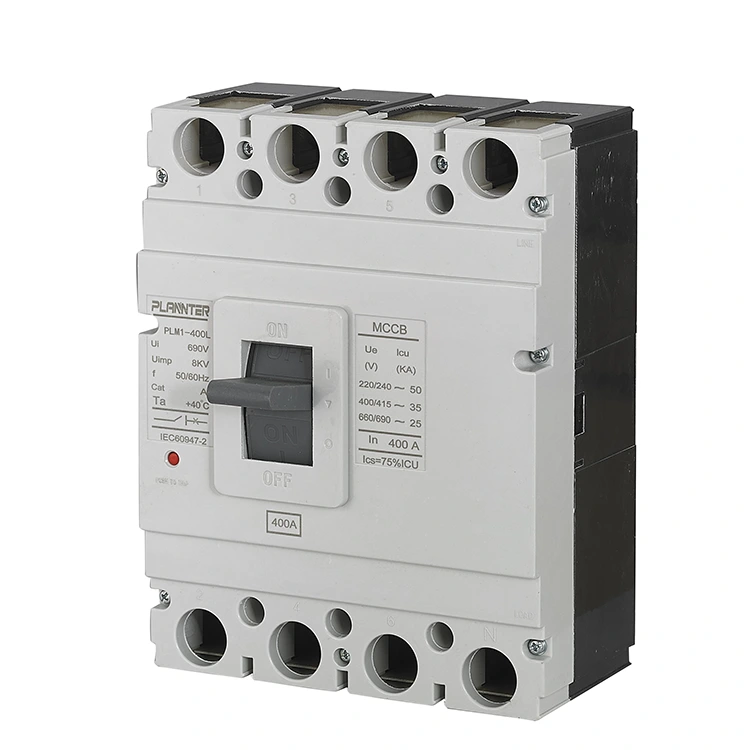

1. Capacidad de rotura excepcional
Los disyuntores residenciales estándar suelen ser capaces de manejar corrientes de cortocircuito de hasta 6000 A. Nuestros MCCB de CA, sin embargo, pueden interrumpir sin esfuerzo corrientes de cortocircuito extremas de 35 000 A (35 kA), o incluso superiores (por ejemplo, 100 kA), protegiendo así el sistema eléctrico contra fallas catastróficas.
2. Ajustabilidad actual
La mayoría de los MCCB AC de PUGAO cuentan con una configuración de corriente nominal ajustable (Ir). Por ejemplo, un MCCB de 250 A se puede ajustar mediante un botón giratorio para que se dispare a 200 A, según los requisitos reales de consumo de energía; esta característica proporciona una mayor flexibilidad en la gestión de la distribución de energía.
3. Soporte para cargas pesadas
Es capaz de soportar las corrientes de irrupción masivas generadas durante el arranque de motores industriales, sin sufrir los frecuentes disparos molestos que a menudo se asocian con los interruptores estándar.
¿Cómo seleccionar el MCCB de CA adecuado para su proyecto?
Al seleccionar un modelo, recomendamos centrarse en cinco aspectos clave del disyuntor de caja moldeada de CA:
1. Determine la corriente nominal
Esto constituye la base del proceso de selección. La corriente nominal del disyuntor debe exceder la corriente calculada del circuito.
Fórmula básica: en ≥ corriente de carga calculada.
Consejo de PUGAO: Para cargas inductivas como motores eléctricos, la corriente de arranque instantánea es significativa; por lo tanto, al seleccionar un disyuntor, normalmente es necesario aplicar un margen de seguridad de 1,2 a 1,5 veces la corriente calculada u optar por un MCCB de protección del motor especializado.
2. Determinar la capacidad de rotura
La capacidad de corte se refiere a la corriente máxima de cortocircuito que el disyuntor puede interrumpir de manera segura.
Cerca del transformador: cuando las corrientes de cortocircuito son altas, recomendamos seleccionar un modelo con alta capacidad de corte (por ejemplo, 50 kA o 100 kA).
Al final de las ramas de distribución: cuando las corrientes de cortocircuito son relativamente bajas, se puede seleccionar un modelo más económico (por ejemplo, 25 kA o 35 kA).
Principio: La capacidad máxima de corte en cortocircuito del disyuntor debe exceder la corriente de cortocircuito máxima estimada en el punto de instalación.

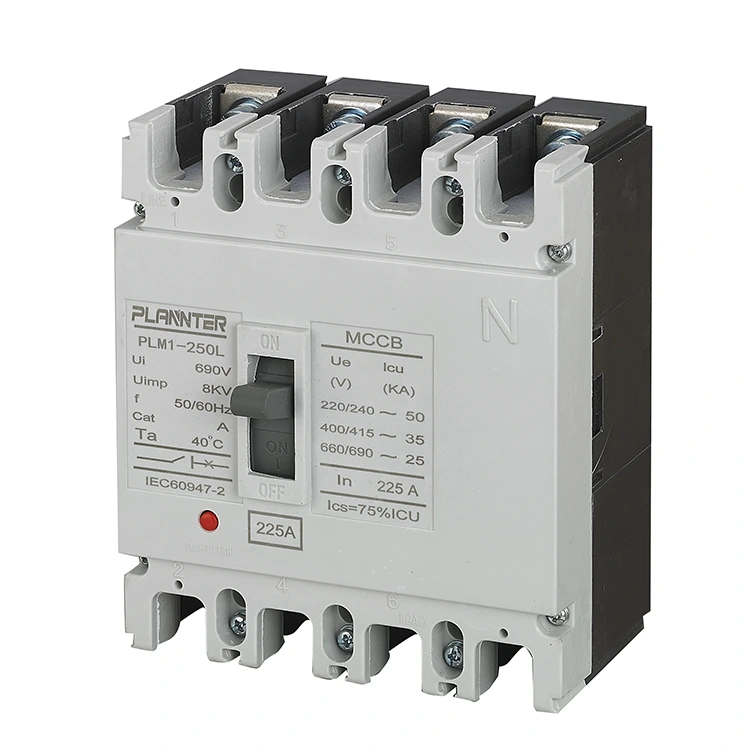

3. Seleccione el número de polos
3P (3 polos): Se utiliza para sistemas trifásicos equilibrados (por ejemplo, cargas puramente impulsadas por motor); Protege e interrumpe únicamente los conductores trifásicos.
4P (4 polos): Se utiliza para sistemas trifásicos desequilibrados (que contienen una combinación de cargas trifásicas y monofásicas); Interrumpe simultáneamente tanto los conductores de fase como el conductor neutro, ofreciendo mayor seguridad durante el mantenimiento.

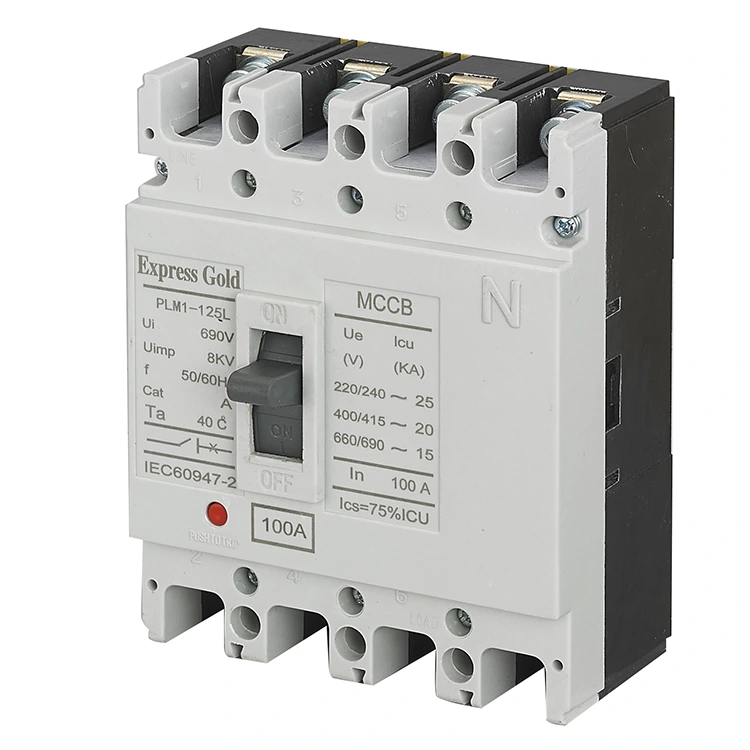

4. Seleccione el tipo de unidad de disparo
Termomagnético: Presenta una estructura simple y confiable con fuerte resistencia a las interferencias y es más económico. Adecuado para la mayoría de aplicaciones de distribución de energía estándar.
Electrónico: Ofrece una precisión de protección extremadamente alta, permite ajustar la configuración actual e incluye capacidades de medición y comunicación. Adecuado para entornos con estrictos requisitos de calidad de energía, como hospitales, centros de datos o instalaciones de fabricación de precisión a gran escala.
5. Considere la temperatura ambiente y el método de montaje
Reducción de potencia: la clasificación de corriente nominal de un MCCB generalmente se basa en una temperatura ambiente de 40 °C. Si el disyuntor se va a instalar dentro de un gabinete de distribución confinado de alta temperatura, infórmenos para que podamos determinar la solución adecuada según las condiciones específicas de su proyecto.
Requisitos de accesorios: ¿Necesita una unidad de disparo en derivación? ¿Necesita contactos auxiliares?
Preguntas frecuentes
P: ¿Por qué mi disyuntor se dispara en el momento en que arranca el motor?
R: Esto generalmente se debe a una falta de coincidencia en la curva de disparo.
La corriente instantánea consumida por un motor durante el arranque suele ser de 7 a 12 veces su corriente nominal. Si ha seleccionado un disyuntor tipo C, malinterpretará esta sobretensión como un cortocircuito y se disparará instantáneamente.
Para cargas de motor, asegúrese de seleccionar un disyuntor de caja moldeada (MCCB) tipo D o un disyuntor de protección de motor especializado.
P: ¿Cómo elijo entre disyuntores 3P y 4P?
R: Esto depende de la configuración de conexión a tierra de su sistema y de los requisitos de carga.
Elija 3P: para cargas puramente trifásicas donde no se requiere una línea neutra.
Elija 4P: Para sistemas que incluyen cargas monofásicas (que requieren una línea neutra).
P: ¿Pueden sus disyuntores de caja moldeada (MCCB) proporcionar protección contra fugas a tierra?
R: Sí, pueden; sin embargo, esta funcionalidad normalmente no está integrada en la propia unidad, sino que se logra mediante un ensamblaje modular.
Si necesita esta característica, se puede agregar un módulo de protección diferencial. Sin embargo, tenga en cuenta que la protección diferencial está destinada principalmente a la prevención de incendios; Si su objetivo es la protección del circuito final contra descargas eléctricas, le recomendamos seleccionar un dispositivo de corriente residual (RCD) o PUGAO dedicado.Serie MCB.
