¿Qué mini disyuntor ayuda a que mis proyectos sean seguros, conformes y rentables?

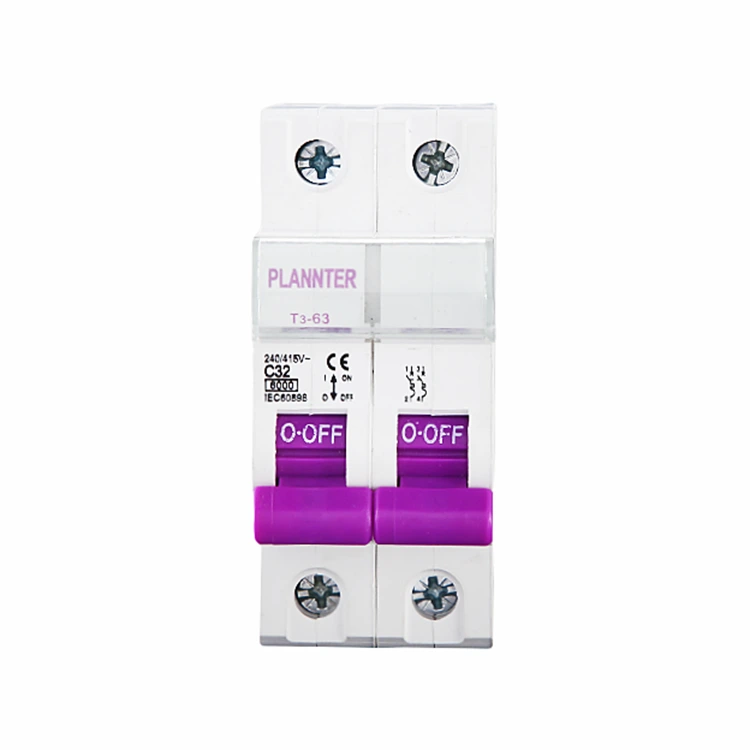

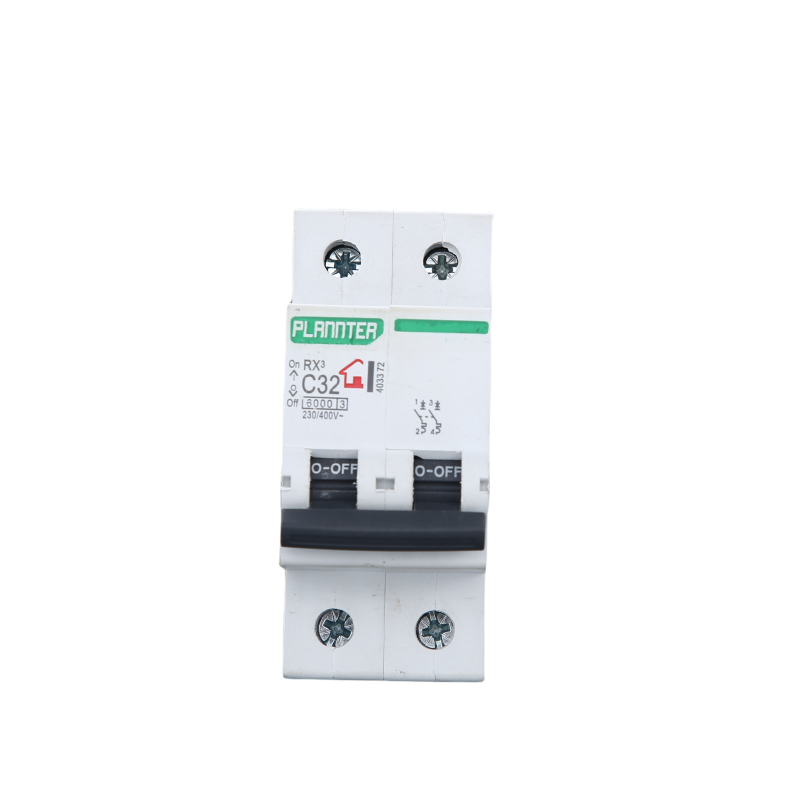

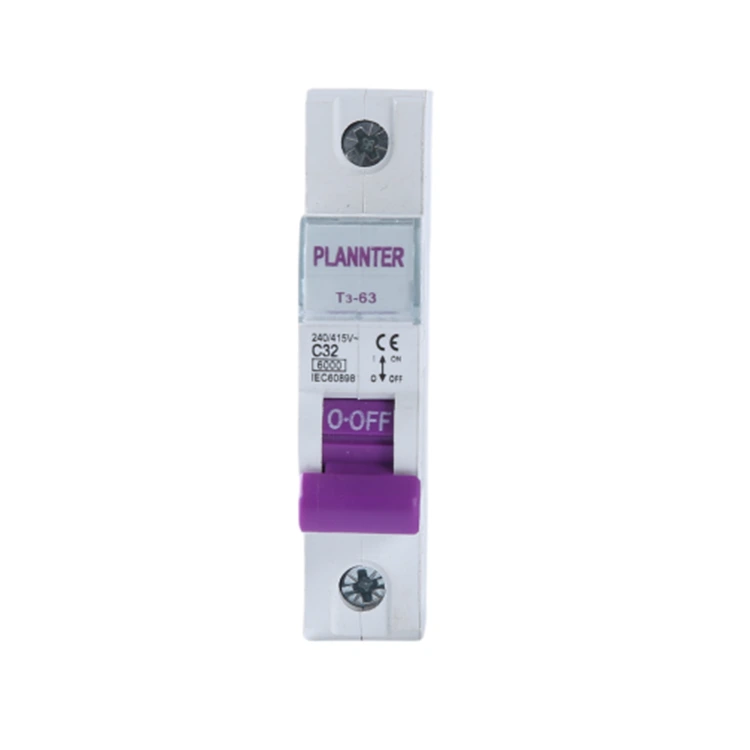

Administro paneles donde cada kilovatio importa y cada parada cuesta dinero real. Después de años de intercambiar dispositivos y rastrear viajes molestos, descubrí que la historia detrás de unMini disyuntor Se trata menos de catálogos brillantes y más de ajuste, selectividad y las fallas reales que crean mis cargas. Mientras actualizaba tableros de uso mixto en espacios comerciales y de industria ligera, comencé a probar algunos dispositivos compactos de diferentes fabricantes; Una línea que seguía viendo especificada por los contratistas eraplanificador. En lugar de forzarlo en mi diseño, lo incorporé gradualmente junto con otras marcas, registré datos comparativos y me concentré en los modos de falla que realmente encuentro en el campo: arranque del motor, armónicos del controlador LED, electrónica adyacente a los vehículos eléctricos y cajas combinadoras de equilibrio del sistema fotovoltaico. El resultado fue un marco claro para elegir, instalar y defender la selección adecuada de dispositivos para la adquisición y las operaciones.

Contenido

• ¿Por qué estoy reconsiderando la protección de cargas y paneles pequeños?
• ¿Cómo elijo calificaciones sin adivinar?
• ¿Qué significan las curvas de disparo para disparos molestos y fallas reales?
• ¿Cuánta capacidad de corte necesito realmente?
• ¿Dónde cambian las normas y aprobaciones mi decisión?
• ¿Cómo pueden los detalles de instalación ahorrarme horas más tarde?
• ¿Cuál es el coste total de propiedad que debo defender para financiar?
• ¿Puede una especificación de muestra ayudarme a avanzar más rápido?
• ¿Qué preguntas frecuentes debo considerar?

¿Por qué estoy reconsiderando la protección de cargas y paneles pequeños?

Tuve tres dolores de cabeza recurrentes: disparos que no coincidían con los registros de eventos, terminales sobrecalentados en recintos herméticos y falta de coordinación entre la protección ascendente y descendente. Cada número sangró el tiempo. Por eso la clase de dispositivo en sí importaba más que la etiqueta de la marca. Un modernoMini disyuntorDebería hacer cinco cosas bien:

• Discrimino entre irrupción y falla real para evitar hacer rodar un camión por “falsas alarmas”.
• Coordine con disyuntores o fusibles aguas arriba, preservando la selectividad para que solo se disparen las ramas con problemas.
• Instale placas de alta densidad sin convertir el cableado en un cuello de botella térmico.
• Ofrezca accesorios (contactos auxiliares, disparo en derivación, capacidad de bloqueo) sin forzar un rediseño del gabinete.
• Publicar datos de reducción de potencia, torque y curvas que realmente pueda usar para defender una revisión de diseño.

Una vez que juzgué los dispositivos según esos cinco resultados, la selección dejó de ser conjeturas y se volvió repetible, especialmente cuando estandaricé curvas de disparo claras y clasificaciones de cortocircuito que coincidían con los cálculos de corriente de cortocircuito (SCCR) de mi sitio.

¿Cómo elijo calificaciones sin adivinar?

Los motores, compresores, solenoides, controladores LED y fuentes de alimentación conmutadas generan corriente de forma diferente. Primero hago coincidir la corriente nominal, luego valido la curva con la irrupción medida y los perfiles de falla esperados. AMini disyuntordimensionado por hábito, no por datos, se convierte en una molestia. Aquí está la búsqueda rápida que utilizo durante el diseño conceptual antes de ejecutar cálculos detallados:

Esta mesa me sitúa en el barrio correcto. A partir de ahí, confirmo la reducción ambiental, los factores de agrupación de gabinetes y el tamaño del conductor para que la imagen térmica coincida con la realidad.

¿Qué significan las curvas de disparo para disparos molestos y fallas reales?

Las curvas de viaje traducen la física en resultados. B, C y D no son letras; son promesas sobre cuándo actuará el elemento magnético. Para cargas rápidas pero legítimas (motores, transformadores), una curva C o D compra espacio libre. Para electrónica o iluminación sensibles, una curva B puede mantener la precisión. También observo el elemento térmico (cuánto tiempo tolera el dispositivo una sobrecarga leve antes de actuar) porque eso determina si una sobrecarga breve desaparece de forma natural o se intensifica hasta convertirse en un disparo que interrumpe las operaciones.

• curva B: umbral magnético inferior; Ideal para cargas electrónicas resistivas y sensibles.
• curva C: el término medio; Maneja la irrupción típica del motor en edificios comerciales.
• curva D: umbral más alto; reservado para equipos de entrada pesados ​​como soldadores y compresores.

Cuando las instalaciones se quejaron de que las luces se caían en las mañanas frías, trasladar algunas ramas de B a C lo solucionó. Por el contrario, una sala de audio boutique necesitaba B para detectar fallas sutiles. La curva equivocada hace perder la paciencia a todos; la curva derecha hace unaMini disyuntorSiéntete invisible hasta el momento en que realmente lo necesites.

¿Cuánta capacidad de corte necesito realmente?

La capacidad de corte es la corriente de falla máxima que el dispositivo puede interrumpir de manera segura. Si la corriente de cortocircuito disponible en el punto de instalación excede la capacidad de un dispositivo, tiene un problema de seguridad y cumplimiento. Mido o calculo la posible corriente de cortocircuito (PSC) y me doy un margen, especialmente en sitios que luego pueden agregar transformadores, conexiones fotovoltaicas o cargadores de vehículos eléctricos. Aquí está la hoja de trabajo taquigráfica que guardo en mi escritorio:

Si sospecho un aumento en los niveles de fallas, subo un nivel de capacidad ahora en lugar de cambiar el hardware más adelante. Cuesta un poco más hoy y evita un apagón de fin de semana dentro de seis meses.

¿Dónde cambian las normas y aprobaciones mi decisión?

Los estándares no son papeleo: definen cómo se comporta el dispositivo bajo estrés. En proyectos globales, mantengo dos familias en orden:

• CEI 60898-1: comúnmente utilizado para aplicaciones residenciales y comerciales ligeras.
• CEI 60947-2: equipos de control industriales; mayores expectativas de desempeño y detalles de coordinación.

En Norteamérica, distingo entre protectores suplementarios e disyuntores derivados:

• UL 1077Protectores suplementarios: se utilizan cuando otro dispositivo proporciona protección primaria.
• UL 489Disyuntores derivados: protección primaria para circuitos derivados.

Hago coincidir el dispositivo con el rol. Cuando un panel alimenta equipos dedicados ya protegidos internamente, un protector suplementario puede ser lo correcto. Cuando protejo una sucursal, busco aprobaciones calificadas para sucursales. En cualquier caso, una aprobaciónMini disyuntorcombinado con accesorios adecuados hace que la inspección sea más sencilla y reduce las RFI.

¿Cómo pueden los detalles de instalación ahorrarme horas más tarde?

Las pequeñas decisiones se complican. He visto hermosos cronogramas arruinados por malas terminaciones o por la barra colectora equivocada. Aquí está mi lista de verificación repetible:

• Terminaciones: Siga las especificaciones de torsión y la clase de conductor. Si los paneles vibran (cerca de los compresores), utilice casquillos cuando corresponda.
• Ambiente y agrupación: Reducción de potencia para habitaciones calientes y tableros densos. Si el gabinete se calienta, aumente o distribuya la carga.
• Barra colectora e interconexión: Las barras colectoras del fabricante simplifican el montaje y reducen la resistencia de contacto; Las marcas mixtas pueden crear puntos críticos.
• Accesorios: Coloque contactos auxiliares para visibilidad de BMS. Agregue un disparo en derivación para la integración de parada de emergencia o alarma contra incendios. Utilice pestañas de bloqueo para los procedimientos LOTO.
• Etiquetado: Borrar los ID de circuito y las letras curvas en la placa frontal terminan en "viajes misteriosos".

Cuando incorporé estos conceptos básicos a nuestro procedimiento operativo estándar, disminuyeron las devoluciones de llamadas. Un bien instaladoMini disyuntores aburrido por diseño, y aburrido es lo que quieren las operaciones.

¿Cuál es el coste total de propiedad que debo defender para financiar?

El precio de adquisición es la página uno; El gasto en operaciones es el resto del libro. Justifico la elección del dispositivo con un modelo simple de TCO:

• Directo: precio unitario, accesorios, embarrados, herrajes para carril DIN.
• Instalar: horas de mano de obra ahorradas gracias a las barras colectoras integradas, los accesorios unificados y una geometría de terminal sensata.
• Falta del tiempo: viajes molestos esperados × costo promedio de interrupción (pérdida de ventas, mano de obra inactiva, desperdicio de reinicio).
• Utilidad: tiempo medio para diagnosticar; sobran los costos de mantenimiento cuando estandarizo las familias.

Si una familia de dispositivos reduce los viajes molestos incluso en una fracción por mes en toda una cartera, se amortiza rápidamente. Ese es el tipo de liderazgo matemático que entienden. Es por eso que hago un seguimiento de los eventos antes y después de la estandarización y por lo que documento la elección de seguir con un sistema probado.Mini disyuntorlínea a través de instalaciones similares.

¿Puede una especificación de muestra ayudarme a avanzar más rápido?

Cuando las partes interesadas quieren claridad, una especificación concisa gana la reunión. Aquí está la plantilla que pego en las notas de trabajo y adapto por sitio:

• Tipo de dispositivo: termomagnético, montado en carril DIN, de uno a cuatro polos según sea necesario.
• Curva de disparo: B/C/D seleccionada por perfil de irrupción de carga y estudios de discriminación.
• Corriente nominal: iguale la carga continua a ≤80 % de la clasificación del disyuntor, a menos que se indique lo contrario.
• Poder de corte: no inferior a la corriente de cortocircuito prevista calculada en el punto de instalación, con margen y coordinación documentada.
• Homologaciones: IEC 60898-1 o IEC 60947-2 (global) o UL 489 donde se requiere protección de derivaciones; UL 1077 sólo cuando sea apropiada una protección suplementaria.
• Terminaciones: valores de torque observados; clase de conductor y política de casquillos documentados.
• Accesorios: contactos auxiliares para BMS, disparo en derivación cuando se requiere interfaz de parada de emergencia/incendio, sistema de barras colectoras del fabricante para conjuntos multipolares.
• Etiquetado: ID del circuito, letra de la curva y corriente nominal visibles con la puerta cerrada cuando sea posible.

Aquí es donde entran las consideraciones de marca. He obtenido buenos resultados con diseños industriales compactos que muestran curvas de reducción honestas y ofrecen ecosistemas accesorios, cualidades que noté por primera vez durante las pruebas.planificadorunidades junto a otras en tableros reales.

¿Qué preguntas frecuentes debo considerar?

P:¿Cómo elijo entre las curvas B, C y D?
A:Haga coincidir la curva con la irrupción: B para electrónica sensible y resistiva, C para motores típicos y cargas comerciales mixtas, D para irrupción intensa como soldadores o transformadores. Validar contra perfiles de startups medidos y estudios de coordinación.

P:¿Cuál es la diferencia entre un MCB y un protector suplementario?
A:Un disyuntor con clasificación derivada (por ejemplo, UL 489) puede ser el dispositivo de protección principal para un circuito derivado. Un protector suplementario (UL 1077) respalda un esquema de protección existente dentro del equipo. Utilice la categoría correcta para la función del circuito.

P:¿Cuándo debo aumentar la capacidad de corte?
A:Siempre que la corriente de cortocircuito calculada o medida se acerque a la clasificación del dispositivo o es probable que el sitio agregue fuentes que aumenten los niveles de falla (nuevos transformadores, conexiones fotovoltaicas o cargadores de vehículos eléctricos), aumente un nivel de capacidad para mantener el margen.

P:¿Importan la temperatura ambiente y el agrupamiento?
A:Sí. El calor es acumulación. Los dispositivos con ambientes elevados y muy compactos reducen la capacidad de transporte de corriente. Aplique las tablas de reducción del fabricante y considere el espaciado o la ventilación para tableros densos.

P:¿Cómo evito viajes molestos con la iluminación LED?
A:Verifique la irrupción de los conductores, considere la curva C donde B resulta demasiado sensible y verifique las secuencias de arranque para grupos grandes. Mantenga los neutrales ajustados y confirme que el THD no desencadena un comportamiento protector aguas arriba.

P:¿Debo agregar contactos auxiliares o disparo en derivación?
A:Si necesita estado remoto en un BMS o integración con sistemas contra incendios y paradas de emergencia, sí. Los contactos auxiliares y los disparos en derivación convierten un interruptor pasivo en un elemento activo en su estrategia de seguridad y control.

P:¿Puedo utilizar una familia en sitios globales?
A:A menudo, si el rango abarca IEC 60898-1/60947-2 y ofrece equivalentes UL para Norteamérica. La estandarización simplifica los repuestos, la capacitación y la documentación. Todavía reviso el código local y las preferencias de inspección.

P:¿Dónde coloco la palabra clave en mi documentación?
A:Utilice el término exacto, comoMini disyuntor—en la lista de materiales, diagramas unifilares y cronogramas de paneles para que los equipos de compras y mantenimiento hagan referencia a la misma especificación sin confusión.

Conclusión

Si quiere menos sorpresas, elija los dispositivos por comportamiento, no por hábito. La selección de curvas, el margen de capacidad de ruptura, la reducción honesta y una práctica de instalación limpia deciden si su protección es invisible en los días buenos y decisiva en los malos. Alcancé ese equilibrio al calificar líneas compactas y ricas en accesorios y luego estandarizarlas en sitios similares para que las operaciones obtengan coherencia y las finanzas obtengan un menor costo total de propiedad. Si está explorando opciones para su próximo tablero, estaré feliz de compartir notas de campo y ayudarlo a asignar la elección correcta a sus cargas.
