Disyuntor de caja moldeada de alto voltaje de CA

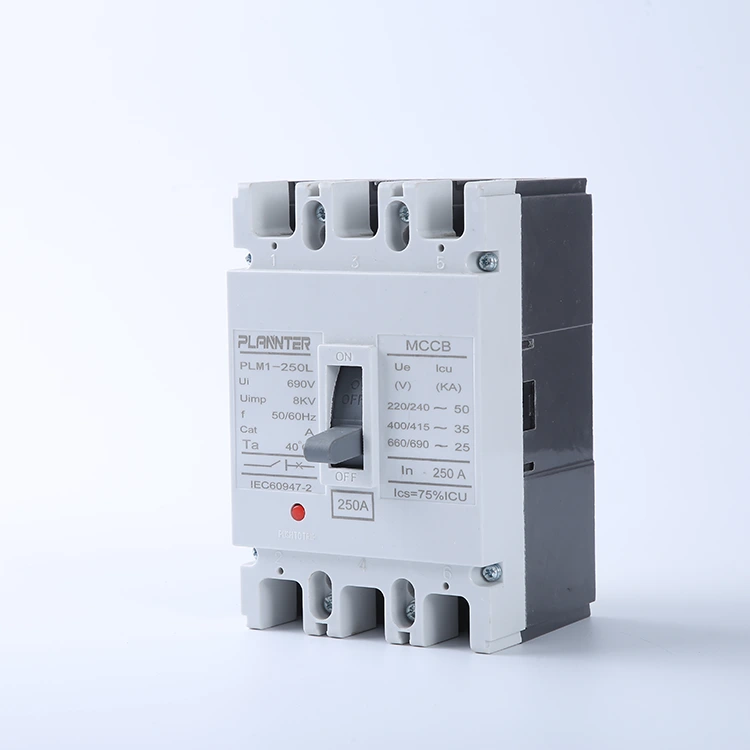

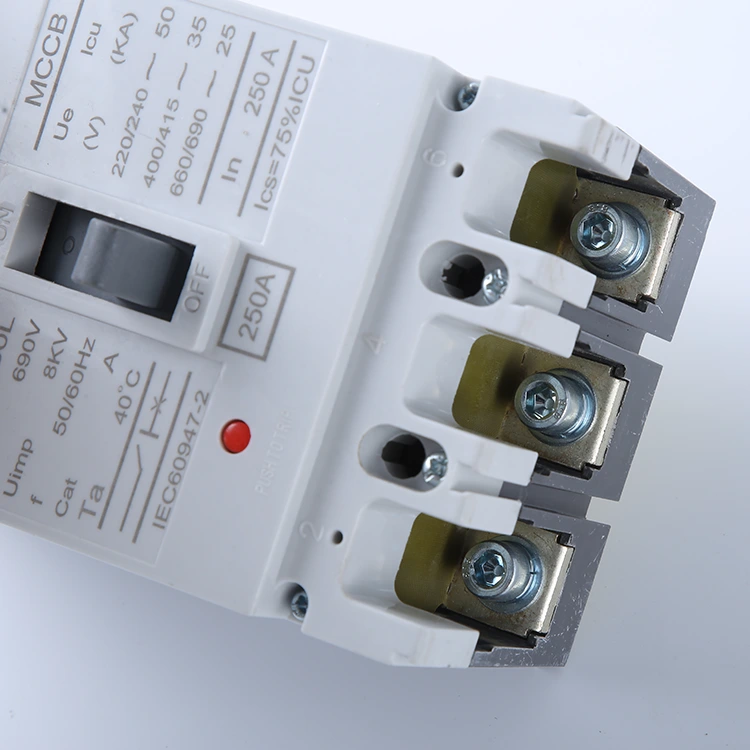

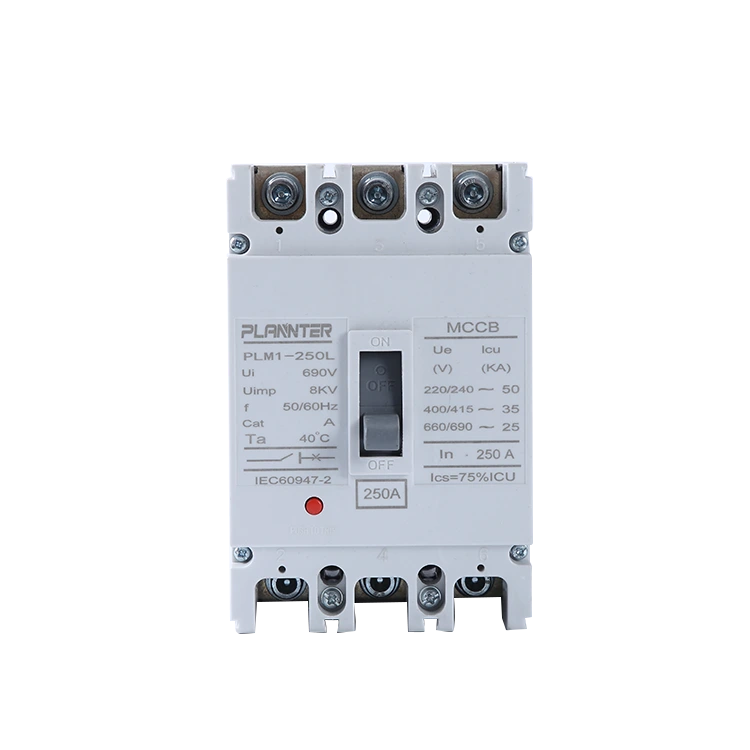

UnDisyuntor de caja moldeada de alto voltaje de CAes un dispositivo de protección de circuito robusto diseñado para manejar cargas de alta corriente y situaciones extremas de cortocircuito. Sirve como la "defensa final" para su sistema de energía, asegurando la interrupción incluso en condiciones de falla severa.

Construidos con materiales resistentes a los arcos y a los impactos, estos disyuntores brindan un rendimiento dimensionalmente estable, lo que los convierte en el núcleo confiable dentro de los gabinetes de control de energía para operaciones a gran escala.

Características y especificaciones clave

Rango de voltaje

Tensión de funcionamiento nominal:CA 400 V/690 V; El disyuntor de caja moldeada de alto voltaje de CA es adecuado para aplicaciones de distribución de energía de alto voltaje de grado industrial y admite sistemas trifásicos de tres cables.

Rendimiento de aislamiento:Cuenta con un voltaje soportado de frecuencia industrial de 3000 V y un voltaje soportado de impulso de 8 kV, lo que garantiza la seguridad del aislamiento en entornos de alto voltaje.

Capacidad de ruptura

Último cortocircuito BrCapacidad de consumo:Icu alcanza hasta 65 kA-100 kA, lo que permite una rápida interrupción del circuito durante fallas de cortocircuito extremas para servir como la última línea de defensa del sistema.

Capacidad de interrupción de cortocircuito del servicio:Ics ≥ 50 kA, lo que permite que el dispositivo permanezca operativo incluso después de múltiples interrupciones por falla, reduciendo así los costos de mantenimiento.

Calificaciones actuales

Corriente nominal:Cubre un rango de 250 A a 1600 A y admite especificaciones estándar como 250 A, 400 A, 630 A, 800 A, 1000 A, 1250 A y 1600 A para adaptarse a diversos requisitos de carga.

Configuraciones de viaje ajustables:Cuenta con un rango de disparo térmico de 80 % a 100 % In y un rango de disparo magnético de 4 a 10 In, lo que permite una protección selectiva para evitar disparos molestos.

Condiciones de funcionamiento

Temperatura ambiente:-25°C a +70°C, capaz de soportar fluctuaciones extremas de temperatura en entornos industriales.

Método de montaje:Tipo fijo o extraíble; admite conexiones de barras colectoras horizontales/verticales y es compatible con las dimensiones de instalación del gabinete de distribución estándar.

Clase de protección:IP20 (para instalación en armario); la carcasa está construida con plásticos de ingeniería resistentes a altas temperaturas y a los impactos y cumple con la norma IEC 60947-2.

Diferencias clave: disyuntores de bajo voltaje versus alto voltaje

Comprender la distinción entre protección de bajo voltaje (LV) y alto voltaje (HV) es crucial para seleccionar el equipo adecuado para su sistema de distribución de energía. Así es como se comparan:

Disyuntores de baja tensión (BT)

• Rango de voltaje:Normalmente clasificado para sistemas de hasta **1000 V CA**. Las clasificaciones comunes incluyen 240 V y 400 V para uso residencial y comercial ligero.
• Aplicaciones:Ampliamente utilizado en tableros de distribución domésticos, pequeños edificios comerciales y protección de circuitos finales (iluminación, enchufes).
• Tamaño y complejidad:Generalmente compactos (por ejemplo, MCB) y de diseño más simple, centrándose en la protección básica contra sobrecargas y cortocircuitos sin sistemas complejos de control de arco.

Disyuntores de alto voltaje (HV)

• Rango de voltaje:Diseñado para sistemas de voltaje medio a alto, que a menudo van desde **3,3 kV hasta 72,5 kV** o más.
• Extinción de arco:Debido a que el alto voltaje crea arcos poderosos, estos interruptores (como nuestroDisyuntor de caja moldeada de alto voltaje de CA) requieren tecnologías avanzadas de extinción de arco, como botellas de vacío, gas SF6 o rejillas especializadas, para interrumpir la corriente de forma segura.
• Aplicaciones:Esencial para plantas industriales pesadas, estaciones de generación de energía, transformadores grandes y alimentadores de distribución principales donde la confiabilidad es crítica.
• Protección:A menudo están equipados con sofisticadas unidades de disparo electrónicas para una coordinación selectiva precisa y capacidades de control remoto.

¿Cuáles son los tipos de disyuntores de alto voltaje?

Los disyuntores de alto voltaje se clasifican según el medio que utilizan para extinguir el arco eléctrico. Elegir el tipo correcto es esencial para la seguridad y eficiencia del sistema.

Disyuntor de vacío (VCB)

• Principio:Utiliza vacío (presión < 10⁻⁴ Pa) como medio aislante y extintor del arco. La ausencia de moléculas de gas hace que sea extremadamente difícil que un arco se sostenga por sí mismo.
• Características clave:Tamaño compacto, larga vida útil y funcionamiento sin mantenimiento. Son respetuosos con el medio ambiente ya que no utilizan gas ni petróleo.
• Solicitud:Predominante en aplicaciones de aparamenta de interior de media tensión (hasta 40,5 kV).

Disyuntor SF6

• Principio:Utiliza gas hexafluoruro de azufre (SF6), que tiene una resistencia aislante ~2,5 veces mayor que la del aire y una capacidad de extinción de arco ~100 veces mejor que el aire.
• Características clave:Excelente desempeño en redes de transmisión de alta tensión (HV) y extra alta tensión (EHV). Son fiables pero requieren un sellado estricto para evitar fugas de gas.
• Solicitud:Ampliamente utilizado en subestaciones y líneas de transmisión exteriores de alta tensión (superiores a 72,5 kV).

Disyuntor de explosión de aire

• Principio:Utiliza una ráfaga de aire comprimido a alta presión para apagar el arco, enfriándolo y extinguiéndolo rápidamente.
• Características clave:Funcionamiento rápido y a prueba de incendios (sin aceite). Sin embargo, son ruidosos y requieren un complejo sistema de compresor de aire.
• Solicitud:Históricamente utilizado para sistemas de muy alto voltaje (EHV), aunque reemplazado en gran medida por SF6 y VCB en las redes modernas.

¿Dónde encaja el MCCB de alto voltaje de CA?

Mientras que los VCB y los disyuntores SF6 manejan voltajes de nivel de transmisión, losMCCB de alto voltaje de CAestá diseñado para distribución industrial de media tensión (por ejemplo, 690 V a 3,6 kV). Cierra la brecha entre los disyuntores estándar de bajo voltaje y los equipos de distribución masivos de alto voltaje, ofreciendo una protección sólida para maquinaria pesada y centros de energía.

Preguntas frecuentes

¿Cuál es la tensión nominal (Un)?

La tensión operativa nominal (Un) para nuestroMCCB de alto voltaje de CAnormalmente oscila hasta **690 VCA**. Esta clasificación garantiza que el disyuntor pueda operar y aislar circuitos de forma segura en entornos industriales de alto voltaje, como grandes centros de energía y maquinaria pesada.

¿Puedo usar un MCCB estándar para el lado primario de un transformador?

Sí, pero requiere una selección cuidadosa. El disyuntor debe manejar la corriente de entrada del transformador sin disparos molestos. NuestroMCCB de alto voltaje de CALa serie cuenta con configuraciones de disparo magnético ajustables (por ejemplo, 4 a 10 veces In), lo que le permite establecer el umbral lo suficientemente alto como para tolerar corrientes de irrupción y al mismo tiempo brindar protección contra cortocircuitos.

¿Cuál es el rango actual típico?

Los disyuntores de caja moldeada de alto voltaje generalmente cubren necesidades de amperaje más altas en comparación con los disyuntores miniatura estándar. Nuestra gama normalmente abarca desde250A hasta 2500A, haciéndolos adecuados para alimentadores de distribución principal y grandes cargas industriales.

¿En qué se diferencian de los fusibles?

• Reiniciable:A diferencia de los fusibles que deben reemplazarse después de una falla, un MCCB se puede restablecer después de un disparo.
• Ajustabilidad:Los MCCB permiten ajustes de disparo ajustables (térmicos y magnéticos), ofreciendo una coordinación de protección precisa que los fusibles fijos no pueden proporcionar.
• Traspuesta:Un MCCB puede servir como interruptor manual para desconectar la energía para mantenimiento.

¿Qué sucede si uso un disyuntor de CA en un sistema de CC?

No hagas esto.Los disyuntores de CA dependen de que la corriente alterna cruce el cero para extinguir el arco eléctrico. La corriente CC no cruza cero, lo que significa que el arco no se extinguirá y puede provocar un incendio o una explosión. Debe utilizar un disyuntor específicamente clasificado para aplicaciones de CC.

¿Cómo se reemplaza de forma segura un MCCB de alto voltaje?

La seguridad es primordial. Siga estos pasos:

1. Desenergizar:Apague la fuente de alimentación aguas arriba y verifique el voltaje cero.
2. Bloqueo/Etiquetado:Aplique dispositivos de bloqueo para evitar una reenergización accidental.
3. Desconectar:Retire los cables de línea y carga (y el neutro si corresponde).
4. Reemplazar:Desmonte la unidad antigua e instale la nueva.Disyuntor de caja moldeada de alto voltaje de CA, asegurando que todas las conexiones estén apretadas según las especificaciones del fabricante.
