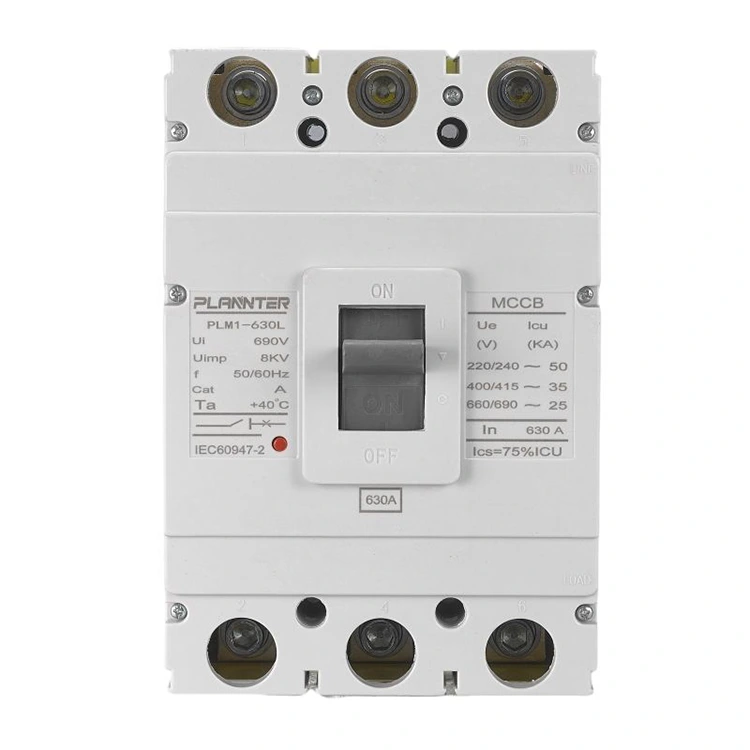

Disyuntor industrial de caja moldeada de CA

como líderproveedor chinocon 14 años de excelencia en fabricación, PUGAO (Plannter Electric) ofrece laDisyuntor industrial de caja moldeada de CASerie 630A. Diseñado para la distribución de energía de servicio pesado, este disyuntor combina una alta capacidad de corte con una durabilidad rigurosa para proteger infraestructuras eléctricas a gran escala.

¿Qué es un disyuntor de caja moldeada de CA industrial?

ElDisyuntor industrial de caja moldeada de CAes un dispositivo de protección de gran capacidad diseñado para manejar cargas de alta corriente y al mismo tiempo proporciona una defensa precisa contra sobrecargas y cortocircuitos. Actúa como puerta de seguridad principal en redes industriales, garantizando que los equipos posteriores permanezcan protegidos incluso en condiciones de falla extrema.

Diseño de carcasa: aislamiento y durabilidad superiores

• Vivienda moldeada:Construido con materiales compuestos ignífugos de alta resistencia que proporcionan una resistencia dieléctrica excepcional.
• Huella compacta:El diseño optimizado permite la instalación de alta densidad dentro de aparamentas y gabinetes de energía sin comprometer la disipación térmica.
• Resiliencia ambiental:La caja está sellada para proteger el mecanismo interno del polvo industrial, la humedad y los vapores químicos.

Clasificaciones actuales: optimizadas para cargas pesadas

NuestroDisyuntor industrial de caja moldeada de CAestá diseñado específicamente para aplicaciones de alta demanda:

• Corriente nominal:630A, ideal para cuadros de distribución principales y maquinaria grande.
• Capacidad de ruptura:Cuenta con una alta Ics (capacidad de interrupción de servicio nominal) de 50 kA y una Icu (capacidad de interrupción de servicio máxima) de 65 kA, lo que garantiza que la unidad permanezca operativa incluso después de interrumpir fallas graves.
• Operación estable:Calibrado para permanecer estable a 1,05 veces la corriente nominal para evitar disparos molestos en entornos industriales ocupados.

Mecanismo: precisión y respuesta rápida

El mecanismo interno delDisyuntor industrial de caja moldeada de CAestá diseñado para brindar precisión y longevidad:

• Disparo instantáneo ajustable:Los ajustes de disparo magnético (Im) se pueden ajustar de 3,15 kA a 6,3 kA para igualar impedancias de línea específicas.
• Interrupción ultrarrápida:Capaz de apagar arcos y desconectar circuitos en 20 ms durante un evento de cortocircuito.
• Resistencia probada:Confirmado para una vida mecánica de 20.000 operaciones y una vida eléctrica de 5.000 ciclos con carga completa de 630 A.
• Resistencia a corto plazo:Puede soportar impulsos de alta corriente de 55 kA durante 1 segundo, proporcionando una excelente estabilidad dinámica y térmica.

Características y características clave

ElDisyuntor industrial de caja moldeada de CALa serie 630A está diseñada para soportar las rigurosas demandas de la infraestructura moderna. Desde ingeniería de precisión hasta flexibilidad modular, estas características garantizan que sus sistemas eléctricos sigan siendo seguros, eficientes y cumplan con los estándares internacionales.

1. Alta capacidad de interrupción

NuestroDisyuntor industrial de caja moldeada de CAestá diseñado para gestionar fallas eléctricas extremas sin fallas.

• Rendimiento de Icu/Ics:Alcanzando una capacidad de corte máxima de hasta 65 kA, con una capacidad de corte de servicio (Ics) mantenida en 50 kA.
• Aislamiento de fallos:Apaga rápidamente los arcos en 20 ms para evitar daños a la maquinaria industrial aguas abajo.

2. Configuraciones de viaje ajustables

La flexibilidad es clave en los entornos industriales. ElDisyuntor industrial de caja moldeada de CApermite realizar ajustes para evitar disparos molestos y al mismo tiempo mantener una barrera protectora sólida.

• Ajuste de sobrecarga:Funcionamiento estable a 1,05 veces la corriente nominal; Desconexión fiable en una hora con una corriente nominal de 1,3 veces.
• Viaje magnético instantáneo:Configuraciones ajustables (Im) que van desde 3,15 kA a 6,3 kA para adaptarse a diversas impedancias de línea.

3. Unidades de disparo termomagnéticas y electrónicas

como profesionalproveedor chino, ofrecemos diversas tecnologías de viaje para atender diferentes perfiles de protección:

• Termo-Magnético:Protección bimetálica y electromagnética confiable para cargas industriales estándar.
• Viaje Electrónico (Opcional):Precisión mejorada para redes de distribución de energía complejas que requieren lógica digital y tiempos de respuesta más rápidos.

4. Amplio rango de corriente

El marco 630A sirve como una solución robusta para requisitos de energía de medianos a grandes, lo que garantiza una protección constante en un amplio espectro de cargas y líneas conectadas en su red de distribución.

5. Diseño compacto y modular

La eficiencia espacial es fundamental en los equipos de distribución modernos. ElDisyuntor industrial de caja moldeada de CACuenta con una carcasa moldeada de alta resistencia que maximiza la rigidez dieléctrica y al mismo tiempo minimiza el espacio total para instalaciones de gabinetes de alta densidad.

6. Protección multipolar

Nuestro diseño estándar de 3 polos garantiza un funcionamiento sincronizado en todas las fases. Este mecanismo vinculado es vital para proteger motores trifásicos y garantizar el aislamiento completo del sistema durante una falla.

7. Accesorios y comunicación

Mejora tuDisyuntor industrial de caja moldeada de CAcon una variedad de accesorios instalables en campo:

• Disparos en derivación y liberaciones por subtensión:Para apagado de emergencia remoto y monitoreo de voltaje.
• Contactos auxiliares y de alarma:Para retroalimentación de estado en tiempo real a salas de control centralizadas o PLC.

8. Robustez ambiental

Fabricado en nuestrofábrica chinaCon estrictos controles de calidad ISO9001, estos martillos se prueban para:

• Estabilidad dinámica y térmica:Capaz de soportar impulsos de corta duración de 55kA durante 1 segundo.
• Longevidad:Resistencia mecánica probada de 20.000 operaciones y 5.000 ciclos eléctricos a plena carga.

Preguntas frecuentes

¿Cuál es la diferencia entre un MCCB industrial y comercial?

Si bien ambos brindan protección al circuito, unDisyuntor industrial de caja moldeada de CAestá diseñado específicamente para tareas más pesadas en comparación con las unidades de calidad comercial:

• Manejo de voltaje/corriente:Los modelos industriales, como nuestra serie 630A, están diseñados para cargas continuas más altas y capacidades de interrupción de cortocircuito significativamente mayores (hasta 65 kA).
• Robustez:Las unidades industriales cuentan con estabilidad térmica y dinámica mejorada para soportar impulsos de alta corriente (por ejemplo, 55 kA durante 1 segundo) comunes en entornos de fábrica.
• Ajustabilidad:A diferencia de los disyuntores comerciales de configuración fija, las versiones industriales ofrecen amplios rangos de ajuste para disparos térmicos y magnéticos para adaptarse a diversas maquinarias.

¿Cuáles son las aplicaciones comunes de los MCCB industriales?

ElDisyuntor industrial de caja moldeada de CAEs un componente versátil que se encuentra en varios entornos de alta demanda:

• Protección de motores:Ideal para proteger grandes motores trifásicos, manejando altas corrientes de irrupción sin disparos molestos y al mismo tiempo brinda protección precisa contra sobrecargas.
• Cuadros y Centralitas:Actúa como principal unidad de protección entrante o saliente en tableros de distribución, garantizando la seguridad de circuitos derivados completos.
• Automatización Industrial:Integrado en líneas de producción complejas y sistemas controlados por PLC para proporcionar un aislamiento de energía confiable y automatizado durante fallas eléctricas.

¿Cuál es la diferencia entre un MCCB y un ACB?

Comprender la distinción es vital para seleccionar la protección adecuada para su instalación:

• Role:Un MCCB (disyuntor de caja moldeada) se utiliza generalmente para corrientes de hasta 1600 A y ofrece un diseño compacto y sellado. Un ACB (disyuntor de aire) se utiliza para aplicaciones de corriente mucho más alta (hasta 6300 A) y generalmente sirve como el disyuntor de entrada principal para toda una planta.
• Mantenimiento:ElDisyuntor industrial de caja moldeada de CAprácticamente no requiere mantenimiento gracias a su diseño sellado de "caja moldeada". Por el contrario, los ACB tienen piezas internas accesibles que requieren lubricación regular e inspección de contactos.

¿Por qué elegir el disyuntor de caja moldeada AC industrial PUGAO?

Como proveedor profesional con sede en China, PUGAO aprovecha 14 años de experiencia en fabricación para ofrecer disyuntores industriales de caja moldeada de CA, la opción preferida para sistemas de distribución de energía en todo el mundo:

Rendimiento de corte excepcional: con una capacidad de corte máxima (Icu) de hasta 65 kA y una capacidad de corte de servicio (Ics) de 50 kA, estos disyuntores garantizan que el equipo permanezca completamente operativo y eficiente incluso después de solucionar fallas de cortocircuito, lo que reduce significativamente los costos de reemplazo.

Mecanismos de protección precisos: con disparo termomagnético estable, las unidades permanecen inmunes a disparos molestos a 1,05 veces la corriente nominal; Además, cuentan con un tiempo de respuesta instantáneo a cortocircuitos de menos de 20 ms, lo que establece una sólida línea de defensa para sus cargas industriales.

Durabilidad industrial extrema: tras haber superado pruebas rigurosas, estos disyuntores ofrecen una vida útil mecánica de 20 000 ciclos y una vida útil eléctrica de 5000 ciclos en condiciones de carga completa, al mismo tiempo que son capaces de soportar sobretensiones de estabilidad térmica de corta duración de 55 kA durante 1 segundo.

Sistema de fabricación integral: beneficiándonos de las ventajas geográficas de nuestra fábrica con sede en China, cumplimos estrictamente con los estándares ISO 9001 e incorporamos tecnología de inspección por visión artificial para respaldar la personalización OEM/ODM, garantizando así la calidad y confiabilidad constantes de cada producto que entregamos.
