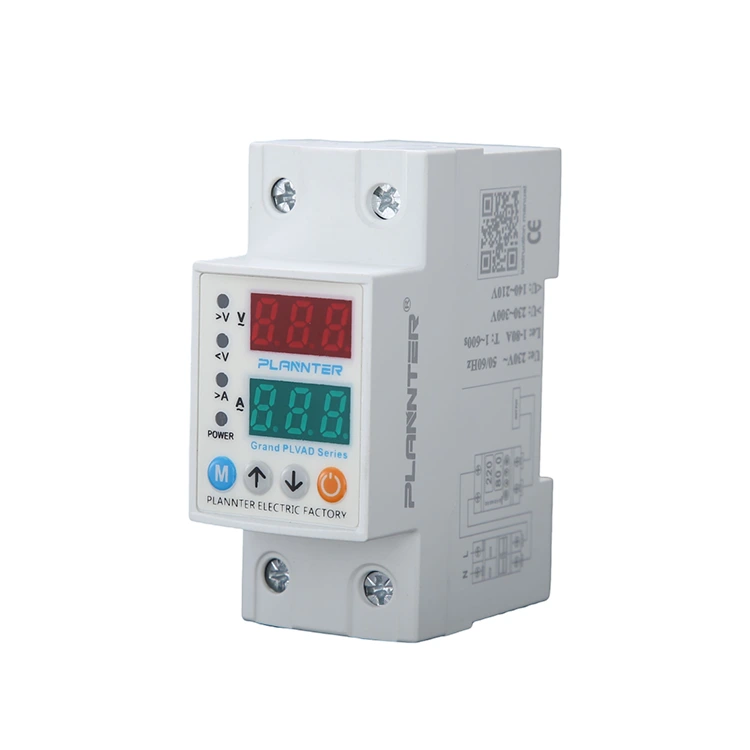

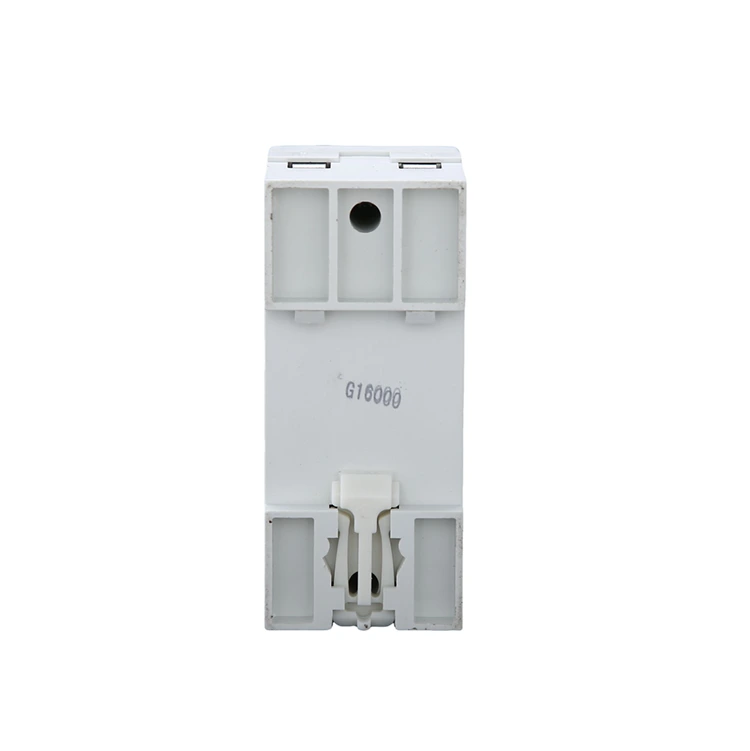

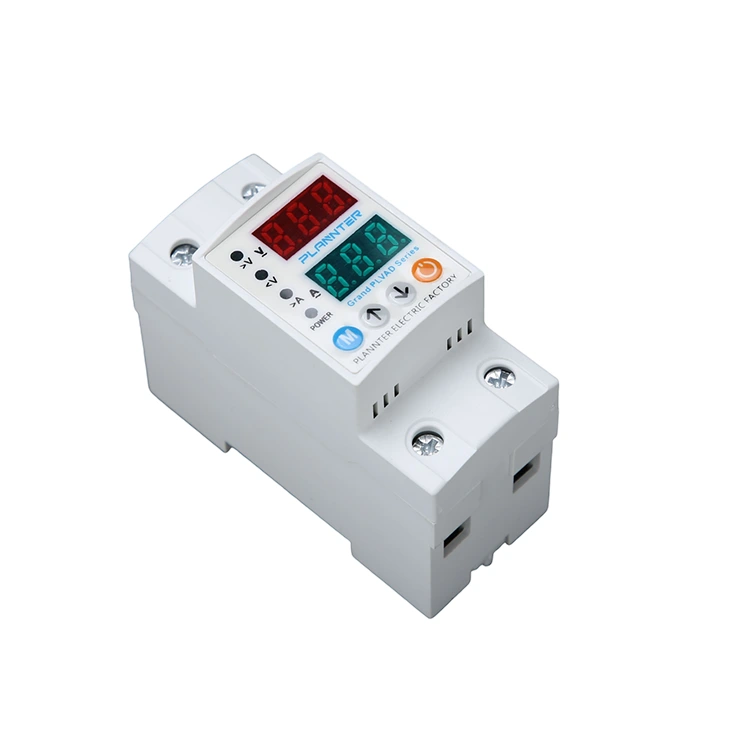

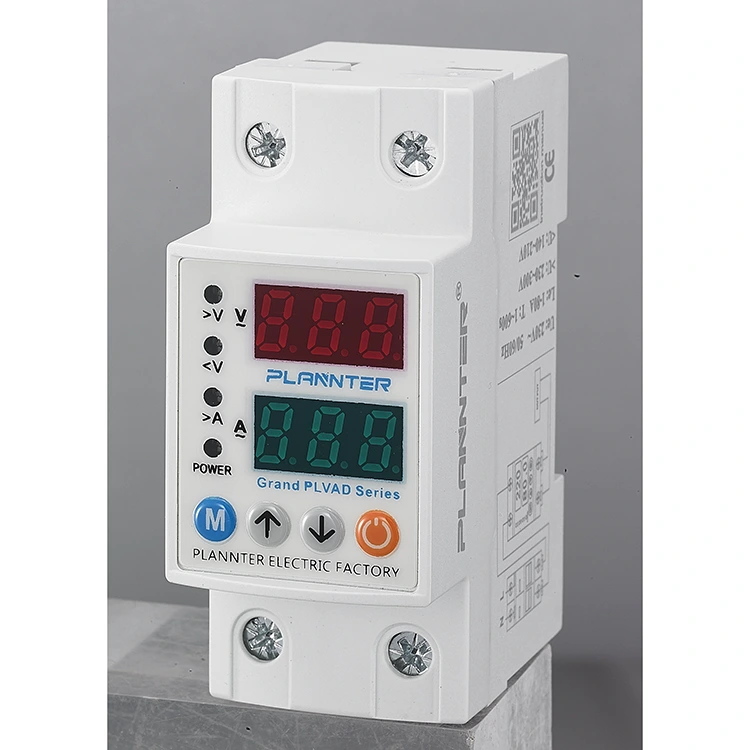

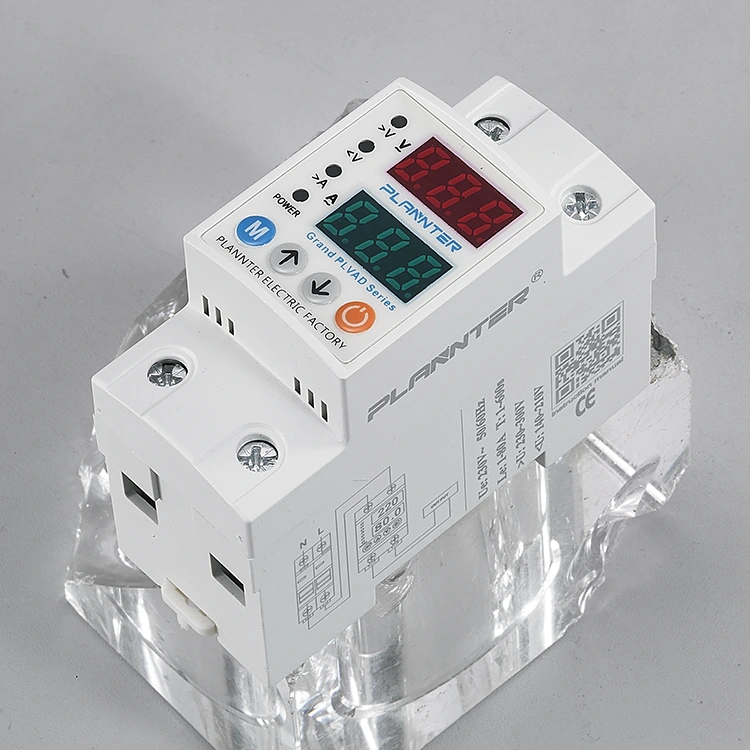

Protector superior e inferior 40A 63A

el pugao Protector superior e inferior 40A 63Aes un dispositivo de seguridad eléctrica especializado diseñado para proteger los circuitos y los aparatos conectados de la inestabilidad del voltaje. Clasificada para sistemas estándar de 220 VCA/230 VCA (50/60 Hz), esta unidad montada en riel monitorea continuamente el voltaje de la línea.

Desconecta automáticamente la fuente de alimentación cuando los niveles de voltaje exceden los umbrales seguros (sobrevoltaje) o caen demasiado (bajo voltaje), evitando daños a los motores, placas de circuito y cableado. Con un diseño robusto capaz de funcionar en temperaturas de -20°C a +55°C, garantiza un rendimiento confiable en diversos entornos.

Principio de funcionamiento

El principio de funcionamiento del protector superior e inferior 40A 63A es en realidad el monitoreo de los datos de voltaje. Esto incluye, por ejemplo, la detección y supervisión de sensores, unidades de control, relés y otras condiciones.

Sensor: El nivel de voltaje se puede monitorear en tiempo real. Si el voltaje excede o cae por debajo de nuestro umbral preestablecido, el sensor envía una señal a la unidad de control, indicándonos que operemos el proceso.

Unidad de control: puede recibir señales del sensor y determinará si el voltaje es anormal. Si se detecta que el voltaje es demasiado alto o demasiado bajo, la unidad de control activará medidas de protección.

Relé: Cuando lo ordena la unidad de control, el relé abrirá rápidamente el circuito para proteger el equipo de daños y evitar incendios.

Protección de equipos

La maquinaria sensible requiere energía estable para funcionar correctamente. ElProtector superior e inferior 40A 63ASe utiliza ampliamente para proteger:

• Equipo médico:Garantizar que las herramientas de diagnóstico críticas no se dañen por picos de energía.
• Instrumentación:Mantener la precisión de los sistemas de control y sensores que dependen de un voltaje constante.

Cargas industriales/comerciales

Para aplicaciones más pesadas, el dispositivo ofrece altas clasificaciones de corriente para manejar cargas eléctricas importantes:

• Clasificación 40A:Adecuado para circuitos de iluminación comercial estándar y configuraciones de equipos de oficina más pequeños.
• Clasificación 63A:Ideal para tableros de distribución industrial, motores de servicio pesado y fuentes de alimentación principales donde se requiere una mayor capacidad de corriente.

Tipo de protección y mecanismo

ElProtector superior e inferior 40A 63AUtiliza un sistema de control inteligente que incluye sensores y relés para gestionar la seguridad eléctrica:

• Protección contra sobretensión:Detecta aumentos repentinos de voltaje (por ejemplo, desconexión de la línea neutral) y corta la energía para evitar riesgos de incendio y envejecimiento del aislamiento.
• Protección contra bajo voltaje:Identifica caídas de voltaje que pueden causar que los motores se sobrecalienten y se calen, desconectando la carga para evitar que se quemen.
• Recuperación automática:Una vez que el voltaje vuelve a un rango estable, la unidad puede volver a cerrar automáticamente el circuito, lo que reduce la necesidad de intervención manual y garantiza un funcionamiento continuo.

Ventajas

Monitoreo de voltaje en tiempo real y desconexión rápida: El protector superior e inferior 40A 63A monitoreará continuamente el voltaje de la línea todos los días, una vez que se detecta el voltaje más allá del umbral establecido, como sobrevoltaje o subvoltaje, el protector cortará el suministro de energía, evitando que los aparatos eléctricos se dañen permanentemente debido a alto o bajo voltaje.

Extienda la vida útil de los aparatos eléctricos: si el entorno de voltaje estable a largo plazo reducirá los componentes electrónicos debido a las descargas de voltaje causadas por daños y envejecimiento, puede estabilizar el suministro de energía y reducir las fluctuaciones, para extender la vida útil general del equipo.

Proteger equipos: como computadoras, equipos médicos, instrumentación y sistemas de control requieren precisión de alto voltaje. Si se detecta un voltaje anormal, cortará el suministro de energía para evitar la pérdida de datos del equipo.

Alto rendimiento de seguridad y protección: cuando un aumento repentino de voltaje puede provocar sobrecalentamiento del cable, cortocircuito o incendio, el protector superior e inferior 40A 63A corta el suministro de energía de manera oportuna en el momento de sobretensión, reduce el riesgo de incendios eléctricos y mejora la seguridad de la electricidad.

Preguntas frecuentes

¿Cómo ajusto los límites de voltaje?

La unidad cuenta con configuraciones ajustables, lo que le permite calibrar los umbrales de sobretensión y subtensión para que coincidan con los requisitos específicos de sus aparatos conectados.

¿Qué es la función de "recuperación automática"?

Después de que se elimina una falla y el voltaje regresa a un rango seguro, el protector superior e inferior de 40 A y 63 A puede restaurar automáticamente la energía, lo que reduce la necesidad de reinicios manuales y garantiza la continuidad.

¿Cuál es la diferencia entre 40A y 63A?

Esto se refiere a la capacidad actual nominal. Un modelo de 63 A puede soportar una carga eléctrica mayor (más electrodomésticos) que un modelo de 40 A. Elija según su carga total conectada.

¿Esto protege contra sobretensiones eléctricas?

Este dispositivo está diseñado para protección contra sobre/bajo voltaje. Para una seguridad integral contra rayos directos, se recomienda utilizar este protector junto con un dispositivo de protección contra sobretensiones (SPD) dedicado.

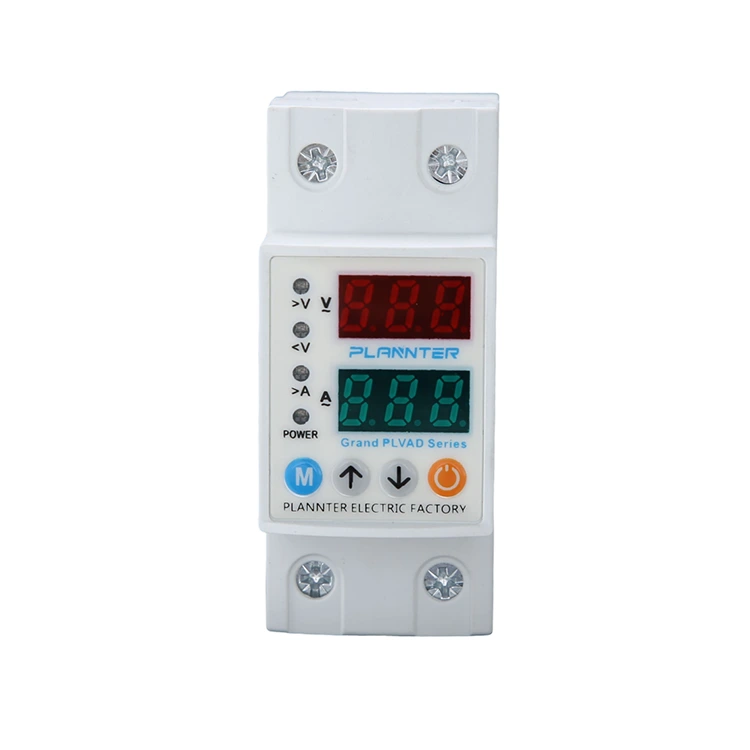

Pantalla y botones

1 - Botón SET: Este botón se utiliza para guardar después de configurar/cambiar valores de sobrecorriente y valores de configuración de voltaje alto/bajo y error.

tiempo de espera.

2 - Botón ARRIBA: Aumenta el valor requerido.

3 - Botón Abajo: Reduce el valor requerido.

4 - Botón de encendido/apagado manual: Se utiliza para encender o apagar la salida del dispositivo manualmente. Cuando la salida esté apagada, la pantalla mostrará "OFF" y el dispositivo no podrá realizar un reinicio automático. Presione el botón nuevamente para reactivar el dispositivo y reanudar el funcionamiento normal (siempre que no exista ninguna falla).

5 - Pantalla actual

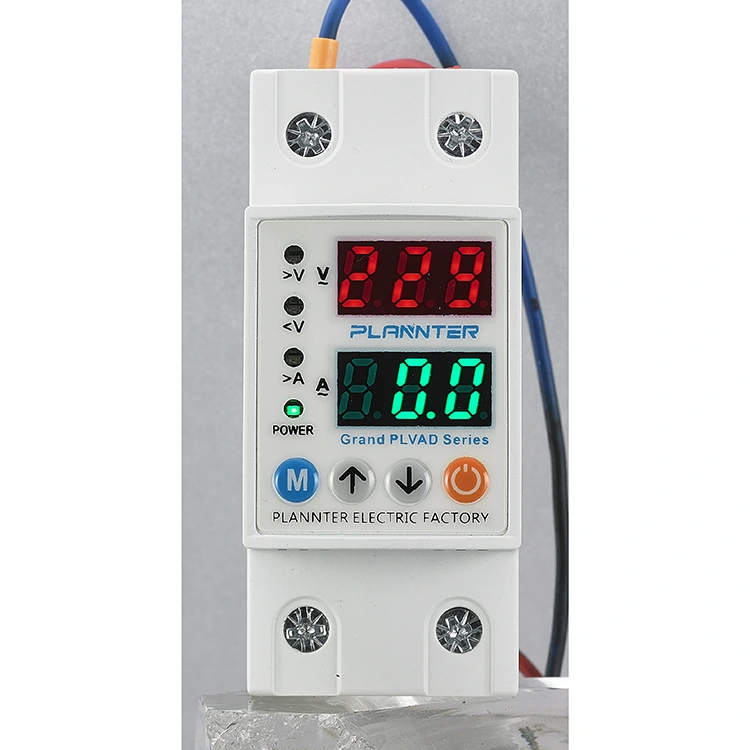

1er grupo de pantalla: En funcionamiento normal, esta pantalla muestra el valor de voltaje de entrada (red). La pantalla permanece iluminada constantemente cuando no hay ninguna falla y parpadeará si ocurre un error de alto o bajo voltaje. Durante la programación, la pantalla indica los valores de parámetros relevantes que se están configurando, como sobrecorriente, umbrales de voltaje alto/bajo, retardo de falla y tiempos de retardo de reinicio.

6 - Pantalla de voltaje

Segundo grupo de visualización: durante el funcionamiento normal, esta sección muestra el valor actual. La pantalla permanece encendida constantemente cuando el sistema funciona normalmente y parpadea en caso de una falla por sobrecorriente. Durante el proceso de programación, muestra el valor numérico del parámetro del programa correspondiente.

7 - Indicadores LED:

A>: Se ilumina cuando se detecta una falla por sobrecorriente.

V>: Se ilumina cuando ocurre una falla de alto voltaje.

V<: Se ilumina cuando ocurre una falla de bajo voltaje.

Out: Se ilumina cuando el dispositivo comienza la operación de salida.

Diagrama de conexión

Los cables neutro y fase de la red eléctrica deben conectarse a los terminales “N” y “L” marcados como “Entrada” en el dispositivo.

Los cables neutro y de fase del equipo destinado a ser protegido contra sobretensión o subtensión deben conectarse a los terminales "N" y "L" debajo de la sección "Salida" del dispositivo.

Dimensiones
