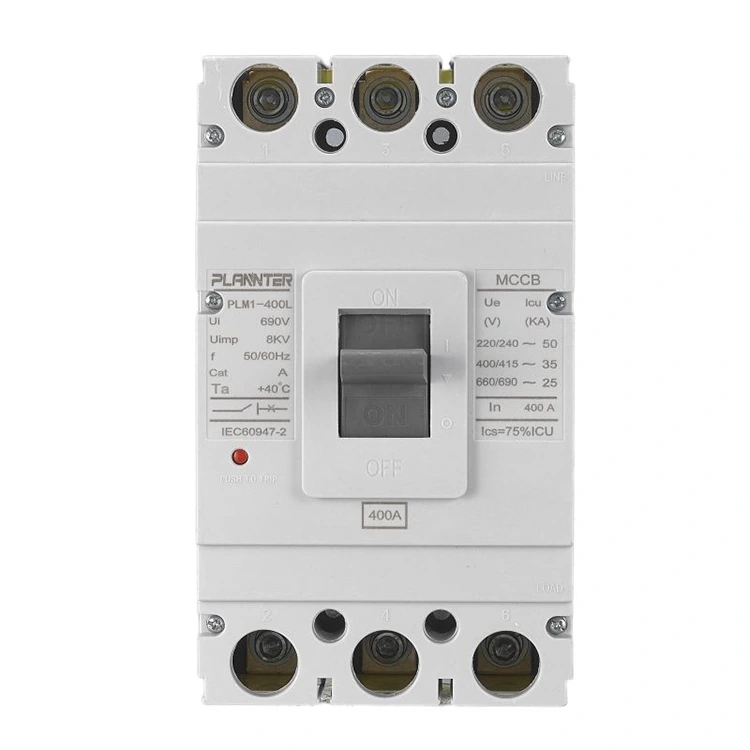

Disyuntor eléctrico de caja moldeada de CA de 400 A

Especificaciones técnicas del MCCB eléctrico de CA de 400 A

• Corriente nominal (pulgadas):400A
• Tensión operativa nominal (Ue):CA 400 V/415 V.
• Tensión nominal de aislamiento (Ui):Hasta 800 V CA
• Frecuencia nominal:50 / 60Hz
• Número de polos:3P/4P opcional
• Capacidad de ruptura (Icu):50 kA – 65 kA (IEC 60947-2)
• Capacidad nominal de interrupción del servicio (Ics):75% – 100% de la UCI
• Tipo de unidad de disparo:Termo-Magnético / Electrónico (opcional)
• Características del viaje:Protección contra sobrecarga ajustable y cortocircuito fijo/ajustable
• Vida mecánica:≥ 10.000 operaciones
• Vida eléctrica:≥ 20.000 operaciones
• Material de contacto:Aleación de óxido de plata y estaño
• Método de instalación:Montaje fijo
• Tipo de conexión:Conexión delantera/trasera opcional
• Mecanismo operativo:Operación manual con mecanismo motorizado opcional.
• Nivel de protección:IP20 (superior con carcasa)
• Temperatura ambiente:-5°C a +40°C
• Cumplimiento de estándares:CEI 60947-2, ISO9001

Características del producto:

√ El poder de corte alcanza los 65 kA

√ Clasificación de corriente operativa de 400 A

√ Contactos fabricados en aleación de plata de baja impedancia

√ Sistema de varillaje de cuatro barras de alta velocidad

√ Construcción compacta, instalación sencilla

√ Pasa una estricta verificación de resistencia de bucle

√ La fabricación automatizada mantiene la uniformidad

√ Interrupción inmediata por cortocircuito

√ Protección confiable del circuito aguas abajo

√ Rentable con necesidades de mantenimiento reducidas

Ventajas clave del MCCB de CA de 400 A

Manejo de alta corriente:

• Clasificado a 400 A para gestionar cargas pesadas en grandes sistemas eléctricos.
• Admite el funcionamiento confiable de los paneles principales y los equipos posteriores.

Configuraciones de viaje ajustables:

• La unidad de disparo termomagnética permite un ajuste fino para protección contra sobrecargas y cortocircuitos.
• Optimiza la protección según el tipo de carga y el escenario de aplicación.

Alta capacidad de rotura:

• Capacidad de corte máxima (Icu) de 50 a 65 kA según las normas IEC 60947-2
• Interrumpe rápidamente corrientes de falla severas para proteger equipos y cables.

Diseño compacto:

• Solución que ahorra espacio en comparación con los disyuntores de marco tradicionales
• Fácil de instalar y mantener en paneles y unidades de distribución de energía.

Accesorios versátiles:

• Contactos auxiliares opcionales, disparos en derivación y módulos de alarma para la integración del sistema
• Compatible con varias configuraciones de control y monitoreo

Durabilidad y confiabilidad:

• Contactos de aleación de óxido de plata y estaño con estampado de precisión y soldadura láser
• Vida eléctrica superior a 20.000 ciclos y baja resistencia de contacto inferior a 35 microohmios.
• El ensamblaje y la calibración avanzados garantizan una fuerza operativa y un rendimiento consistentes

Seguridad mejorada:

• El yugo magnético de acero al silicio de alta permeabilidad garantiza una respuesta de disparo en cortocircuito inferior a 10 ms.
• Inspección 100% en fábrica con tornillos terminales calibrados por torque y verificación de resistencia del bucle
• Protección confiable contra fallas eléctricas y mayor seguridad del personal

Preguntas frecuentes

¿Cuál es la aplicación principal de un MCCB 400A?

• El disyuntor eléctrico de caja moldeada de CA de 400 A se utiliza en paneles de distribución de energía principales para sistemas industriales, comerciales y residenciales grandes.
• Protege los circuitos de sobrecargas, cortocircuitos y corrientes de falla.
• Garantiza el funcionamiento confiable de equipos posteriores, como motores, transformadores y electrodomésticos grandes.

¿Es ajustable la configuración de disparo de 400 A?

• Sí, el MCCB cuenta con una unidad de disparo termomagnética con configuraciones ajustables.
• Permite la personalización según el tipo de carga y los requisitos de seguridad.
• Ayuda a prevenir tropiezos molestos mientras mantiene una protección efectiva.

¿Cuál es la diferencia entre los MCCB 3P y 4P 400A?

• MCCB 3P: Protege circuitos trifásicos, dejando la línea de neutro intacta.
• MCCB 4P: Protege los circuitos trifásicos más la línea de neutro, ofreciendo una desconexión completa.
• La selección depende de los requisitos del sistema y los estándares de seguridad.

¿Qué tamaño de cable debo usar para un MCCB de 400 A?

• El tamaño del cable depende del tipo de instalación, el material aislante y la caída de voltaje permitida.
• Normalmente, los MCCB de 400 A se combinan con cables que van desde 120 mm² hasta 185 mm² de conductores de cobre.
• Consulte a Pugao Electric para obtener recomendaciones precisas basadas en las condiciones específicas del proyecto.

¿Con qué frecuencia se debe probar un MCCB de 400 A?

• Se recomienda una inspección periódica, generalmente cada 6 a 12 meses para los sistemas críticos.
• Pruebe el funcionamiento mecánico, la respuesta de disparo y la integridad de la conexión.
• Garantiza que el disyuntor eléctrico de caja moldeada de CA de 400 A mantenga una protección confiable durante toda su vida útil.
