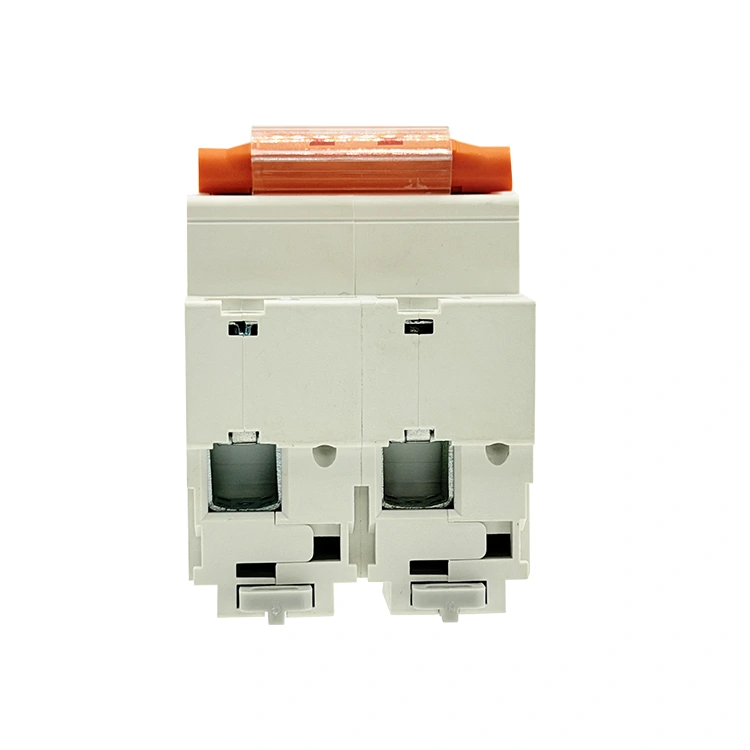

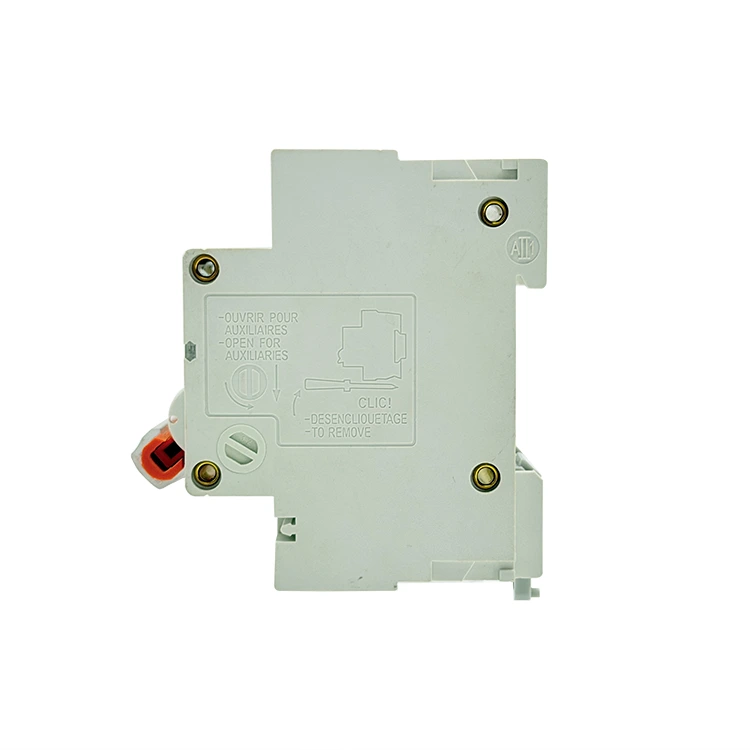

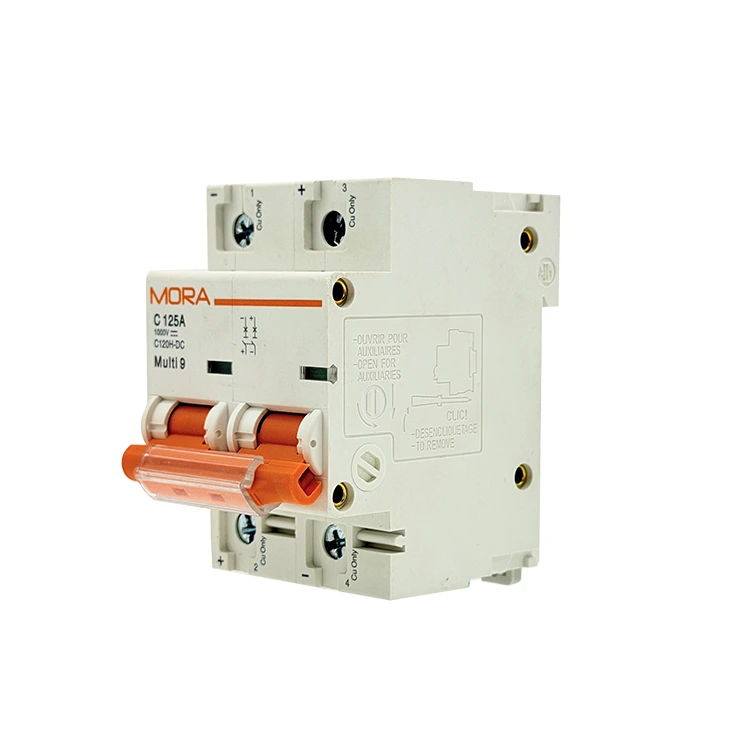

Disyuntor miniatura de CC 2P serie NC

Como fábrica avanzada de disyuntores en miniatura de CC 2P de la serie NC con sede en China, PUGAO (Mora) produce interruptores de protección bipolares de alto rendimiento con capacidades de interrupción mejoradas y un marco modular optimizado. Cada unidad utiliza soldadura por puntos automatizada y corredores de arco duales de imán permanente optimizados para salvaguardar la infraestructura crítica de telecomunicaciones, almacenamiento de energía y energía solar comercial.

¿Qué diferencia a la serie NC de los disyuntores de CC estándar?

Las redes industriales de CC están evolucionando rápidamente, avanzando hacia mayores densidades de energía y configuraciones de gabinetes más ajustadas. Mientras que los disyuntores tradicionales de grado residencial comprometen la disipación térmica cuando se reducen, el disyuntor en miniatura de CC 2P de la serie NC presenta una arquitectura estructural interna rediseñada construida explícitamente para operaciones comerciales de alta confiabilidad.

Al integrar el aislamiento físico de dos polos en un chasis modular que ahorra espacio, la serie NC minimiza el espacio de la placa frontal dentro de los tableros de distribución al tiempo que expande las distancias de fuga internas (el camino más corto a lo largo de la superficie de un material aislante entre dos partes conductoras) para evitar fallas de seguimiento localizadas.

Centros combinadores solares de alta densidad

Las configuraciones solares modernas requieren componentes compactos para colocar más entradas de cadenas en recintos exteriores más pequeños. La serie NC permite una agrupación limpia de conjuntos uno al lado del otro, administrando los rieles de retorno positivos y negativos de una cadena de 600 VCC dentro de un perfil de carcasa compacto sin sacrificar la ventilación lateral.

Bancos de baterías de telecomunicaciones centralizados

Dado que los sistemas de comunicaciones funcionan con baterías de respaldo estabilizadas de voltaje bajo a medio, es vital solucionar una falla sin dejar caer todo el rack. Este disyuntor en miniatura proporciona protección de circuito derivado independiente, aislando cadenas de baterías individuales o módulos de carga instantáneamente mientras las operaciones adyacentes permanecen activas.

Especificaciones de materiales

La siguiente matriz de ingeniería representa los parámetros operativos básicos verificados en nuestras líneas de prueba automatizadas de fábrica:

¿Cómo logra la serie NC una capacidad de corte de 10 kA?

1. Canales de explosión magnéticos de doble fuerza

A voltajes más altos, de hasta 600 V CC, generar un arco eléctrico puede convertirse fácilmente en un evento de plasma de arco sostenido que derrite por completo los contactos del disyuntor estándar. El disyuntor en miniatura de CC 2P de la serie NC combate esto con dos imanes permanentes de alta resistencia integrados a cada lado de cada ruta de contacto. Cuando los contactos se separan, estos imanes crean un campo magnético direccional que estira instantáneamente el arco, expulsándolo de las almohadillas plateadas y soplándolo hacia un conducto de arco de acero de 11 placas de alta resistencia donde se divide y enfría en 4,5 milisegundos.

2. Enlace cruzado de disparo mecánico de alta velocidad

Dividir los rieles positivo y negativo en dos polos distintos significa que ambos caminos deben abrirse exactamente al mismo tiempo. La serie NC utiliza una barra de disparo interna de enlace cruzado que bloquea ambos mecanismos mecánicos juntos. Si ocurre una falla de sobrecorriente en el lado positivo, la barra interna dispara mecánicamente el polo negativo exactamente en el mismo instante, proporcionando un aislamiento galvánico completo y evitando una peligrosa retroalimentación de voltaje.

3. Calibración y soldadura por puntos láser automatizada

El ensamblaje manual de componentes introduce variaciones estructurales que pueden causar una resistencia interna desigual entre los dos polos. PUGAO (Mora) elimina esta variable humana fabricando la Serie NC en una línea de producción de microrompedores totalmente automatizada. Las máquinas avanzadas de soldadura por puntos láser bloquean las derivaciones de cobre, los bimetales y las bobinas magnéticas en una alineación geométrica precisa, lo que garantiza resistencias internas equilibradas y curvas de disparo coincidentes en cada lote de producción.

Protocolo de instalación de campo

1. Verifique el voltaje cero:Desenergizar el circuito. Abra todos los interruptores de desconexión solares aguas arriba o enlaces de aislamiento de batería. Utilice un multímetro digital para probar los cables entrantes positivo y negativo, confirmando que haya 0 V presentes antes de insertar los cables en los puertos del terminal.

2. Colóquelo en el riel DIN:Accesorio de riel. Enganche el soporte trasero superior del marco de la serie NC sobre un riel DIN estándar de 35 mm. Presione firmemente el borde inferior de la carcasa hasta que el deslizador de plástico con resorte encaje firmemente en su posición contra el riel.

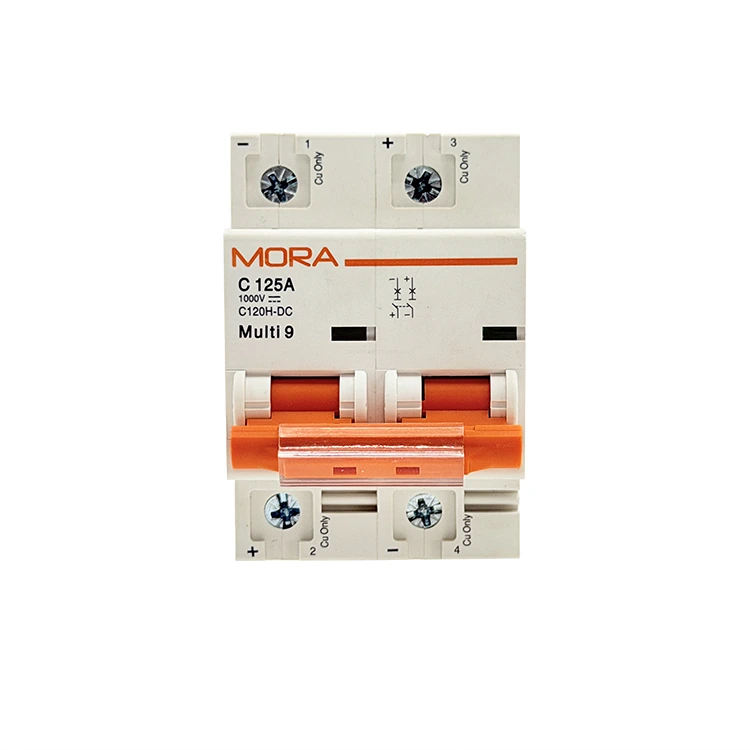

3. Alinee los marcadores de polaridad:Coincidencia de polaridad. Examine los símbolos (+) y (-) estampados en la cara frontal del disyuntor en miniatura de CC 2P de la serie NC. Conecte su cable positivo entrante a la parte superior del Polo 1 (marcado como positivo) y su cable negativo entrante a la parte superior del Polo 2 (marcado como negativo). Advertencia: invertir este diseño evita que los imanes internos empujen el arco hacia los conductos de enfriamiento.

4. Apriete los tornillos de los terminales:Conexión segura. Inserte completamente los núcleos de alambre de cobre limpiamente pelados en las abrazaderas dentadas del túnel. Con un destornillador dinamométrico calibrado, apriete los tornillos de los terminales a 2,0–2,5 Nm. Las conexiones de terminales flojas generan calor localizado que conduce a un disparo térmico prematuro.

Preguntas frecuentes sobre la aplicación

¿Qué hace que la capacidad de corte de 10 kA de la serie NC sea más segura que las alternativas estándar de 6 kA para sistemas de baterías?

Los bancos de baterías pueden generar corrientes de cortocircuito masivas en milisegundos durante una falla directa. Un disyuntor con capacidad nominal de solo 6 kA puede experimentar soldadura de contacto o ruptura de la carcasa si la energía de falla excede sus límites mecánicos. La clasificación mejorada de 10 kA del disyuntor en miniatura de CC 2P de la serie NC garantiza que pueda eliminar de forma segura estos cortocircuitos graves de batería de alta energía sin destruir la carcasa del disyuntor ni dañar los componentes cercanos.

¿Se puede cablear el disyuntor NC Serie 2P en un bucle en serie para manejar voltajes de CC más altos?

Sí. Si el voltaje de su sistema excede la clasificación unipolar, puede pasar el conductor positivo a través de ambos polos en serie (ingresando por la parte superior del polo 1, saltando desde la parte inferior del polo 1 hasta la parte superior del polo 2 y saliendo por la parte inferior del polo 2). Esto divide el voltaje total en dos cámaras de arco separadas, lo que permite que el interruptor administre de manera segura voltajes generales más altos.

¿Cómo deberían los ingenieros de diseño tener en cuenta el alto calor ambiental dentro de recintos exteriores sellados?

Las tiras bimetálicas internas están calibradas con una temperatura base estándar de fábrica de 30 °C. Cuando se montan dentro de una caja combinadora exterior sin ventilación donde el calor ambiental y la luz solar directa elevan las temperaturas internas hasta 55 °C, los elementos bimetálicos se expanden previamente. Esto reduce el punto de disparo térmico real a aproximadamente entre el 83% y el 85% de su corriente nominal. Para evitar disparos molestos, los ingenieros deben integrar rejillas de enfriamiento pasivas o aumentar la clasificación del disyuntor aplicando tablas de reducción térmica estándar.
