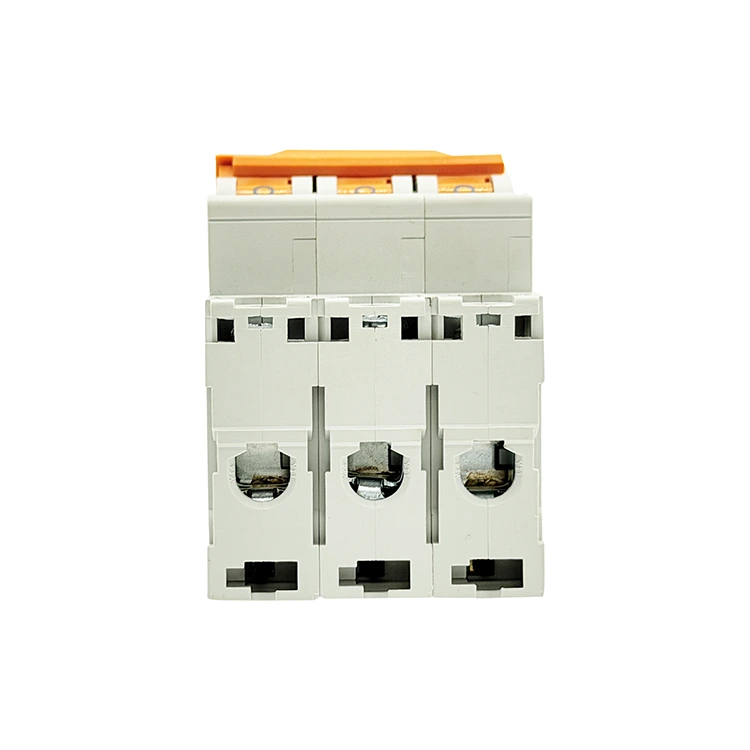

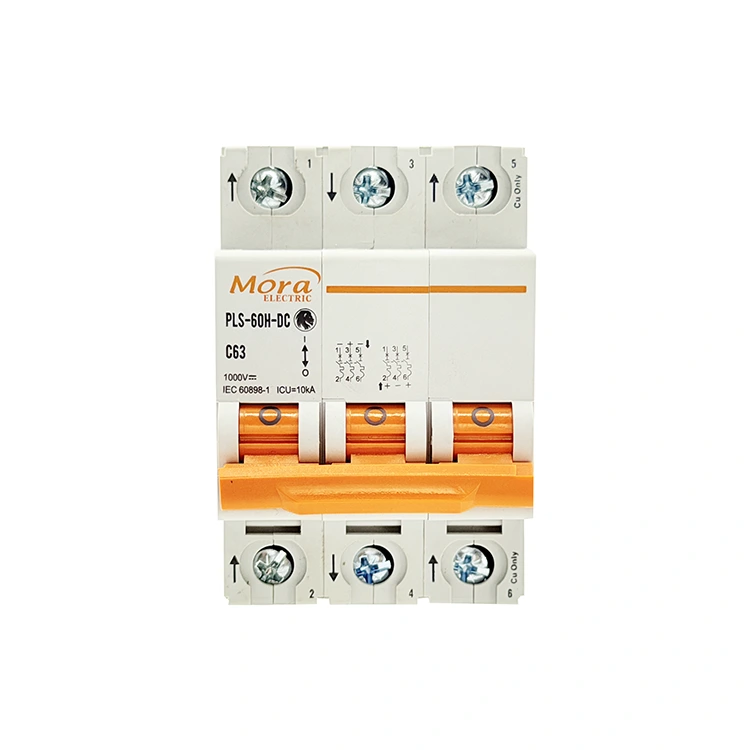

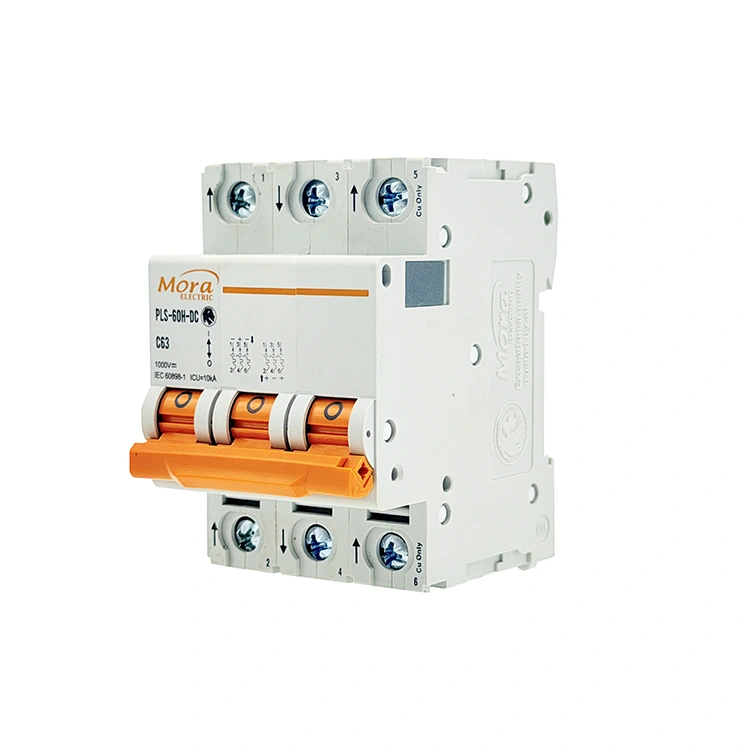

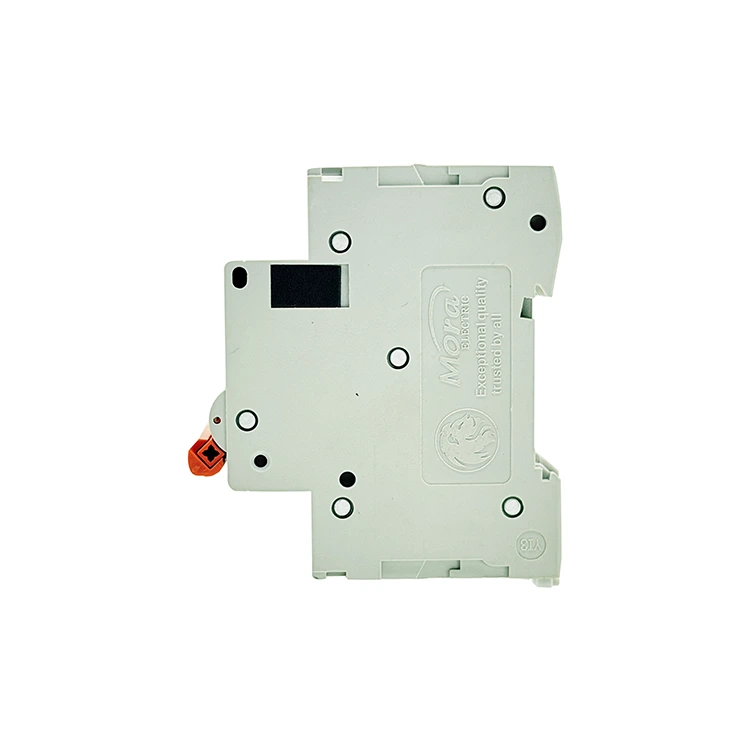

Disyuntor de CC de 3 polos C65

PUGAO (Mora), que opera como una fábrica establecida de disyuntores de CC de 3 polos C65 en China, fabrica interruptores eléctricos resistentes de 3 polos optimizados para interrumpir múltiples rutas de CC de alto voltaje simultáneamente; Este disyuntor 3P aprovecha la calibración automatizada de componentes y las cámaras de extinción de arco de triple imán permanente para manejar las demandas especializadas de almacenamiento de servicios industriales y fuera de la red.

¿Dónde implementan realmente los ingenieros un interruptor de CC 3P?

Las instalaciones solares estándar de bajo voltaje generalmente tienen un límite máximo de 250 V o 500 V CC, lo que permite bucles de cableado simples, unipolares o bipolares. Sin embargo, a medida que los paneles solares comerciales industriales a gran escala, los sistemas agrícolas fuera de la red y las grandes instalaciones centrales de telecomunicaciones crecen, los ingenieros de sistemas enfrentan distintas opciones de diseño que requieren una configuración de 3 polos como el disyuntor de CC de 3 polos C65.

Interconexión en serie de alto voltaje de 750 VCC

Para maximizar la eficiencia de producción y limitar las pérdidas de transmisión de la línea del sistema en largas distancias, los ingenieros frecuentemente optan por ejecutar cadenas de paneles solares en una secuencia de serie larga. Este apilamiento impulsa voltajes de circuito abierto de hasta 750 V CC. Dado que las cámaras de interruptores individuales estándar están clasificadas para 250 V cada una, una unidad 3P permite a los ingenieros pasar el conductor positivo a través de dos polos en un patrón de cableado en serie mientras encamina el conductor negativo a través del tercer polo. Esto divide la tensión eléctrica de manera uniforme entre los tres microambientes.

Redes CC flotantes de tres hilos

Ciertas configuraciones de procesamiento industrial de servicio pesado y equipos de transporte minero utilizan una topología de distribución de CC sin conexión a tierra de tres cables o con derivación central especializada (que comprende cables de referencia positivo, negativo y neutro/tierra). Un interruptor de protección de 3 polos aísla los tres conductores portadores de corriente simultáneamente durante una falla, eliminando la posibilidad de corrientes parásitas de retorno erráticas.

Aislamiento de respaldo de almacenamiento de batería de fuente dual

En los nodos de conmutación de telecomunicaciones localizados, se puede configurar un único chasis de hardware de 3 polos para gestionar una disposición de bus dividido, como por ejemplo conmutar dos líneas positivas separadas del banco de baterías entrantes junto con una única línea de retorno común compartida. Esto reduce los requisitos de espacio en paneles dentro de bastidores de equipos con espacio limitado.

Capacidades de rendimiento

Los umbrales operativos y los materiales de ingeniería definidos a continuación se mantienen estrictamente en nuestros bancos de verificación de calidad automatizados:

¿Qué tecnologías previenen la fusión de contactos internos a 750 V?

1. Sistemas de arco soplado de imán permanente triple

Los arcos de corriente continua de alto voltaje no cruzan un estado natural de corriente cero, lo que significa que pueden sostener un canal de plasma de alta temperatura entre los contactos abiertos que derrite fácilmente los componentes de cobre estándar. Para solucionar esto, nuestro disyuntor CC de 3 polos C65 incorpora imanes permanentes independientes dentro de cada uno de sus tres polos individuales. Estos imanes crean un fuerte campo magnético local que repele el arco, lo aleja físicamente de las almohadillas de contacto y lo introduce profundamente en una rejilla de enfriamiento de acero de 9 placas. Esta acción divide y apaga el arco en 5 milisegundos.

2. Enlace de pestillo mecánico síncrono

Si un polo retrasa la apertura durante una falla de alto voltaje, el polo restante sufre la mayor parte del estrés eléctrico, provocando que el terminal se queme. PUGAO (Mora) construye estos interruptores con una barra de enlace mecánica interna rígida que conecta los tres submecanismos polares. Si una falla de cortocircuito activa la bobina de disparo magnético en cualquier polo único, la barra de enlace de disparo común fuerza a los tres polos a caer simultáneamente, evitando condiciones peligrosas de energía de una sola línea.

3. Control de precisión de soldadura por puntos en fábrica

Las variaciones en la resistencia de los terminales dentro de los disyuntores multipolares provocan una distribución de corriente desigual y puntos calientes localizados dentro de las cajas de distribución. Nuestras instalaciones de fabricación de 5000 metros cuadrados evitan este problema empleando una línea de producción automatizada de microtrituradores. Las máquinas automatizadas de punzonado y soldadura por puntos bloquean las derivaciones internas y los conjuntos de contactos de cobre en posiciones precisas, proporcionando niveles de resistencia interna idénticos en los tres polos.

Guía de solución de problemas para problemas de campo complejos

• La manija de palanca del disyuntor de CC de 3 polos C65 se restablece automáticamente a la posición central durante el inicio inicial del sistema.

Por qué sucede esto:El pestillo mecánico interno cae cuando hay un cortocircuito aguas abajo, o el cable de puente del bucle en serie positivo ha sido mal conectado a un terminal de contacto negativo, creando un cortocircuito entre los polos.

Cómo solucionarlo:Aísle completamente el circuito de alimentación principal. Verifique la configuración del puente de bucle con el esquema de la serie. Utilice un probador de resistencia de aislamiento en líneas descendentes para encontrar cables en cortocircuito o roturas de aislamiento antes de intentar volver a encender el interruptor.

• El puerto de un polo muestra un alto aumento de temperatura en comparación con los puertos terminales adyacentes

Por qué sucede esto:El tornillo del terminal para ese puerto específico no se apretó lo suficiente durante la configuración de campo, o los hilos del cable dentro de la abrazadera del túnel están comprimidos de manera desigual.

Cómo solucionarlo:Apague la transmisión de energía. Retire el conductor del puerto caliente, inspeccione los hilos de cobre en busca de daños por arco eléctrico u oxidación, recorte y vuelva a pelar el cable si es necesario, vuelva a insertarlo y use una llave dinamométrica calibrada para apretar el tornillo a 2,5 Nm.

Preguntas frecuentes sobre ingeniería y aplicaciones

¿Por qué un disyuntor de CC 3P puede soportar voltajes más altos cuando se conecta en una configuración de bucle en serie?

Cada cámara polar independiente de un disyuntor en miniatura está diseñada para apagar de forma segura hasta 250 V CC en condiciones de falla. Al conectar en cascada la ruta de corriente positiva a través de dos polos individuales en serie antes de salir al inversor, la tensión de voltaje total a través de los contactos durante un evento de arco se divide de 500 V a 250 V por cámara, lo que permite que el sistema maneje fácilmente voltajes generales más altos.

¿Cuáles son las consecuencias operativas de omitir el puente de bucle positivo y cablear tres cadenas solares individuales separadas a través de los tres polos individuales?

Si pasa tres cadenas independientes a través de un solo chasis de interruptor sin unirlas en serie, la tensión nominal máxima para cada cadena debe permanecer por debajo de 250 VCC. Si una cadena individual excede este umbral y experimenta una falla, su cámara unipolar carecerá de la capacidad de división de voltaje necesaria para apagar el arco de alto voltaje resultante, lo que provocará la destrucción interna de la carcasa.

¿Cómo afecta la exposición continua a alta radiación solar la calibración de la tira bimetálica interna dentro de un recinto combinador sellado?

Nuestras tiras bimetálicas están calibradas a una temperatura base controlada de fábrica de 30 °C. Cuando se encierra en una caja combinadora exterior sin ventilación donde el calor solar impulsa las condiciones ambientales internas hasta 55 °C, las tiras bimetálicas dentro del disyuntor de CC de 3 polos C65 se expanden prematuramente. Esto reduce el punto de disparo por sobrecarga térmica real a alrededor del 83 % al 85 % de su corriente nominal nominal. Para contrarrestar esto, los ingenieros deben integrar rejillas de enfriamiento pasivas o aumentar la clasificación del interruptor durante la fase inicial de diseño del sistema.
