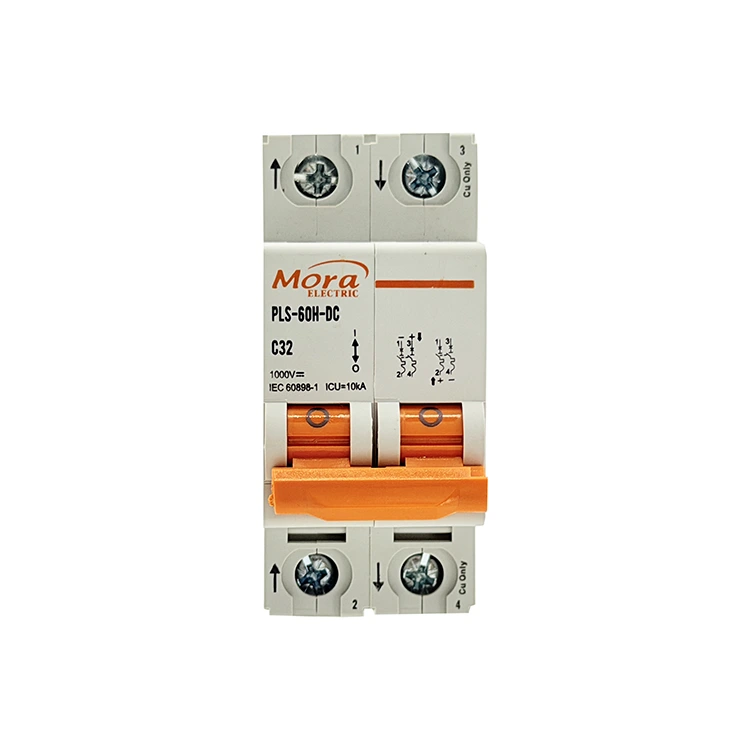

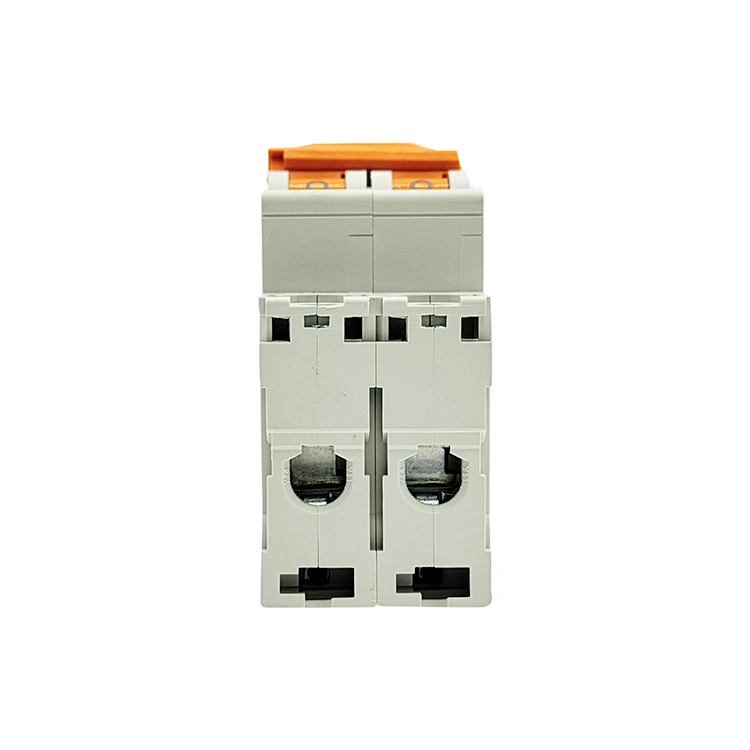

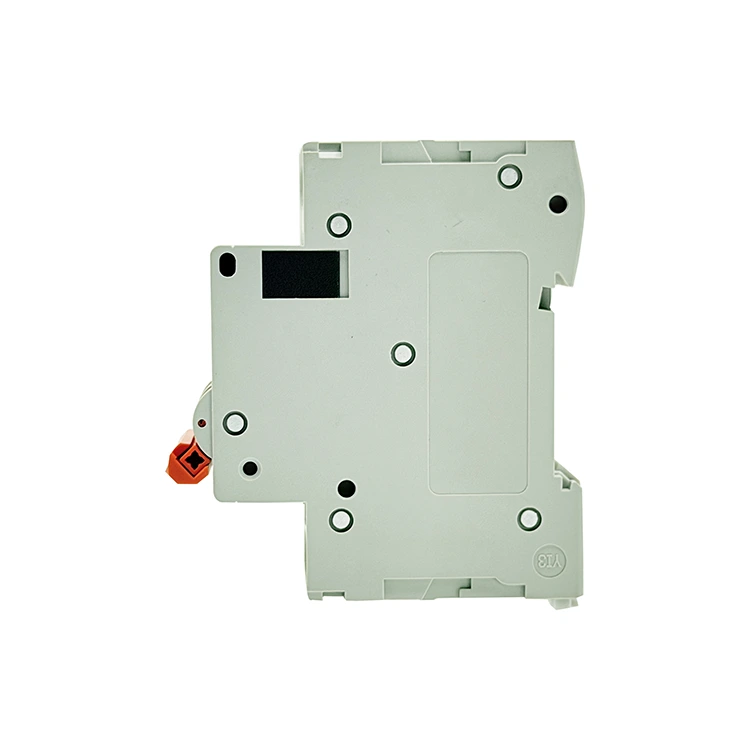

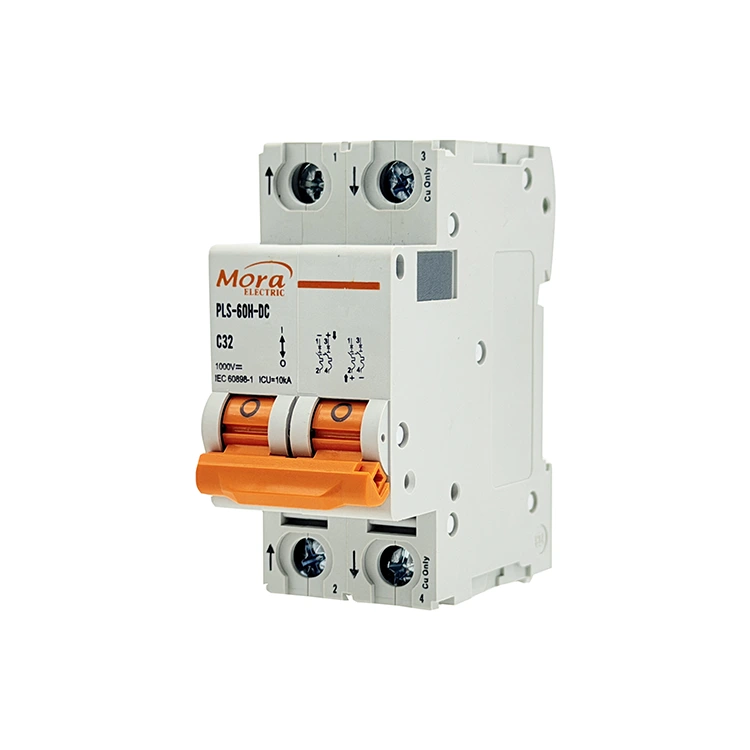

Disyuntor de CC de 2 polos C65

Como fábrica confiable de disyuntores de CC de 2 polos C65 con sede en China, PUGAO (Mora) fabrica interruptores multipolares de bajo voltaje diseñados para interrumpir líneas positivas y negativas simultáneamente; Este disyuntor termomagnético 2P se basa en soldadura por puntos automatizada y cámaras de arco magnético duales de alta capacidad para manejar las exigentes demandas fotovoltaicas y de telecomunicaciones.

Definición técnica

El disyuntor de CC de 2 polos C65 es un dispositivo de seguridad electromecánico integrado diseñado para gestionar e interrumpir bucles de corriente continua (CC) de alto voltaje de hasta 500 V. Mientras que las alternativas unipolares solo interrumpen un lado de una línea, una configuración bipolar maneja los conductores positivo y negativo simultáneamente. Esta interrupción de doble línea proporciona un aislamiento galvánico completo y es crucial para redes flotantes sin conexión a tierra.

Nuestro disyuntor miniatura 2P une dos polos independientes con un mecanismo interno de disparo común. Si cualquiera de los polos detecta una falla, ambas líneas se abren instantáneamente, evitando que el voltaje se retroalimente a través del conductor restante.

Matrices solares fotovoltaicas flotantes de 500 V

En los paneles solares donde se aumenta el voltaje del sistema para maximizar la eficiencia del inversor, la conexión a tierra de la línea negativa a menudo no es práctica. El disyuntor de CC de 2 polos C65 está cableado a las salidas positiva y negativa de una cadena fotovoltaica. Al aislar ambas polaridades, elimina por completo los riesgos potenciales de descarga a tierra durante los circuitos de mantenimiento diurnos.

Sistemas de almacenamiento de energía en baterías de alta capacidad

Los bancos de baterías industriales y las configuraciones de almacenamiento solar fuera de la red a menudo funcionan con configuraciones de 120 V a 400 V CC. Un dispositivo unipolar no puede solucionar de forma segura una falla a tierra doble en estos circuitos. La implementación de este sistema de 2 polos garantiza que los cortocircuitos en cualquier lugar del gabinete de la batería provoquen un apagado limpio y completo.

Infraestructuras de carga rápida de vehículos eléctricos

Las estaciones comerciales de carga rápida utilizan rutas de CC de alto voltaje para transferir energía a las baterías de los vehículos. Este disyuntor actúa como un punto de control de aislamiento local entre el subcircuito rectificador interno y el cable dispensador primario, brindando a los técnicos de servicio un método mecánico para cortar todas las líneas eléctricas a la vez.

Especificaciones técnicas

Los límites de rendimiento y las materias primas que se enumeran a continuación se verifican mediante bancos de trabajo de pruebas automatizados en nuestra planta de producción:

Beneficios técnicos del disyuntor de CC de 2 polos C65

1. Enlace de disparo síncrono bipolar

Cuando se produce un cortocircuito de alto voltaje en un riel, un pico de voltaje asimétrico puede dañar sus inversores o servidores de datos. Nuestro disyuntor de CC de 2 polos C65 cuenta con una barra de disparo mecánica interna que une ambos polos internos. Incluso si se produce un cortocircuito exclusivamente en el riel positivo, el varillaje interno fuerza mecánicamente la apertura de ambos polos en 5 milisegundos, eliminando posibles vectores de peligro de todo el subcircuito.

2. Extinción de arco con imán permanente conectado en serie

Los voltajes de CC más altos generan arcos eléctricos más largos e intensos cuando los contactos se separan. Para contrarrestar esto, nuestro disyuntor 2P canaliza la ruta de la corriente a través de dos cámaras de arco distintas en serie. Cada cámara contiene imanes permanentes incorporados que utilizan fuerza electromagnética para estirar el arco y empujarlo hacia dos rejillas de enfriamiento de acero individuales de 9 placas. Este diseño de doble cámara divide el voltaje del arco, apagando la energía de 500 V CC más rápido que un diseño unipolar.

3. Fabricación automatizada y calibración consistente

Las variaciones en el ensamblaje interno pueden hacer que un polo se quede atrás del otro durante un evento de disparo, creando desequilibrios transitorios en la línea. PUGAO (Mora) elimina esta variable humana mediante el uso de una línea de producción totalmente automatizada para nuestros disyuntores en miniatura. El punzonado, la soldadura por puntos y la colocación de los componentes internos se gestionan mediante maquinaria automatizada, lo que garantiza resistencias internas idénticas y una sincronización mecánica sincrónica en ambos polos.

Soluciones de campo de diagnóstico comunes

• El disyuntor se dispara inmediatamente cuando se cambia a la posición 'ON' Causa raíz: Existe un cortocircuito directo entre los cables de distribución positivo y negativo aguas abajo, o se ha producido una falla de conexión a tierra en un sistema sin conexión a tierra. Solución: Aislar el disyuntor. Utilice un probador de resistencia de aislamiento (megóhmetro) en el arnés de cableado aguas abajo para localizar conductores en cortocircuito o cubiertas de aislamiento rotas. Asegúrese de que la corriente continua total no exceda la clasificación nominal.

• Aparece derretimiento o abrasamiento localizado en un puerto terminal Causa raíz: El tornillo del terminal no se apretó con el par recomendado durante la instalación, o los tamaños de cables no coincidentes provocaron que los hilos de cobre se aflojaran. Solución: corte los extremos del cable carbonizados u oxidados. Vuelva a pelar el aislamiento, inserte completamente el núcleo del cable limpio en la abrazadera del terminal tipo túnel y utilice una herramienta calibrada para apretar el tornillo a 2,5 Nm.

Preguntas técnicas frecuentes

¿Por qué un sistema de 500 VCC debe utilizar un disyuntor bipolar en lugar de cablear dos disyuntores unipolares uno al lado del otro?

Los disyuntores unipolares independientes carecen de enlace mecánico interno. Si ocurre una falla, un interruptor podría abrirse una fracción de milisegundo antes que el otro, o uno podría no dispararse por completo. Esto deja el riel opuesto completamente energizado y retroalimentando voltaje al sistema, poniendo en peligro al personal de servicio y causando daños al equipo.

¿Qué sucede dentro de las cámaras de arco dual si las líneas positivas y negativas entrantes están cruzadas?

El cableado cruzado cambia la dirección del bucle de corriente a través de los componentes internos. Cuando los contactos se rompen, los imanes permanentes internos empujarán el arco eléctrico hacia los mecanismos de cierre mecánico en lugar de empujarlo hacia las rejillas de enfriamiento de acero. El arco atrapado derretirá rápidamente los componentes internos y la carcasa exterior del PA66.

¿Cómo afecta el alto calor ambiental dentro de los recintos del combinador solar exterior al rendimiento de este dispositivo de 2 polos?

Nuestros elementos bimetálicos de sobrecarga térmica están calibrados con una base estándar de 30 °C. Si la mala ventilación de la caja combinada con el calor ambiental eleva la temperatura interna a 55 °C, los elementos internos dentro del disyuntor de CC de 2 polos C65 se expanden antes de lo previsto. Esto reduce el umbral de disparo térmico efectivo a aproximadamente el 83 % de su valor nominal de placa, lo que requiere ventilación activa o reducción de la carga objetivo.
