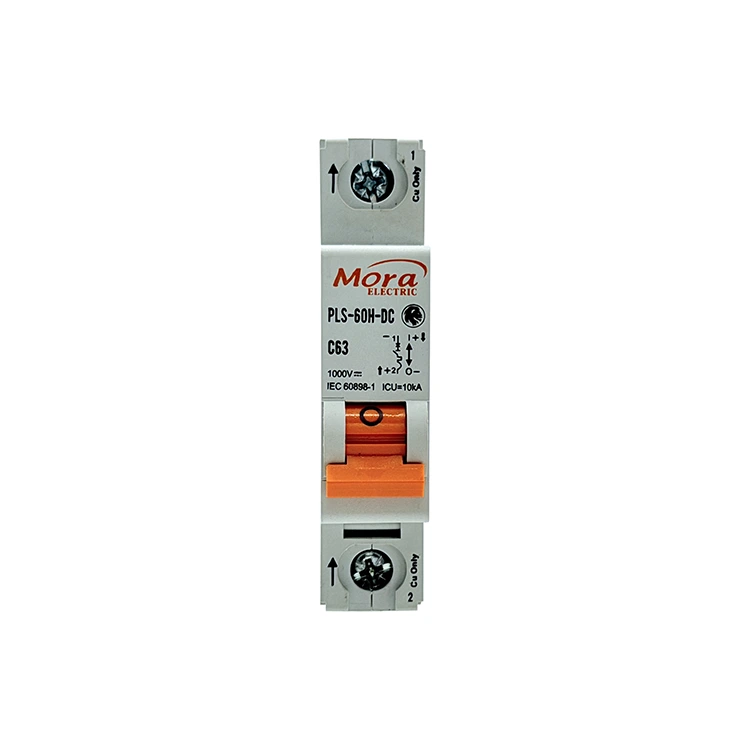

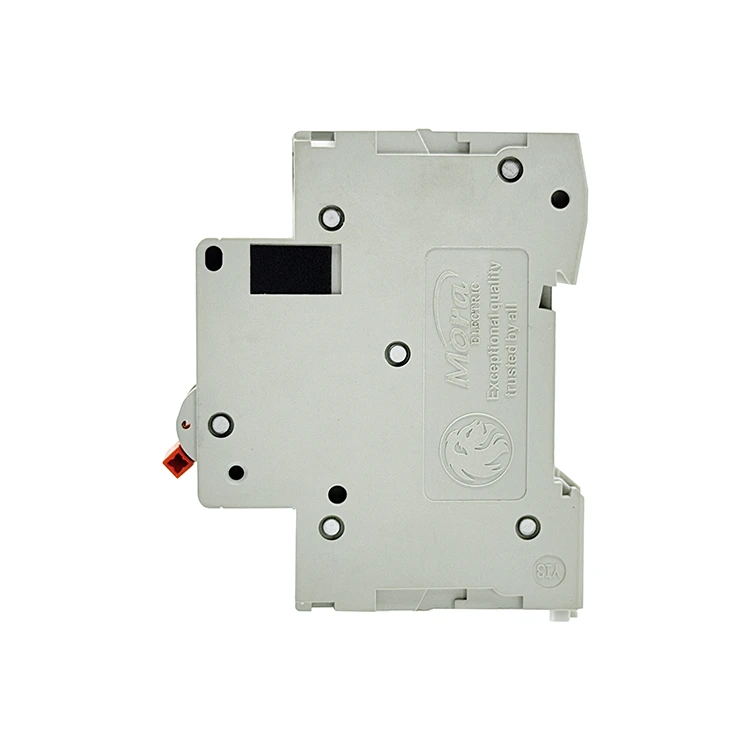

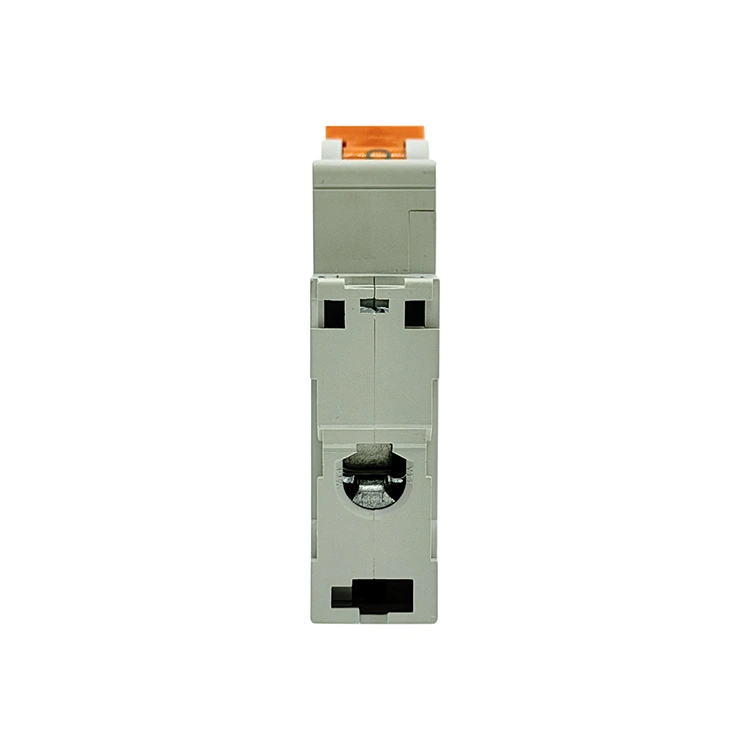

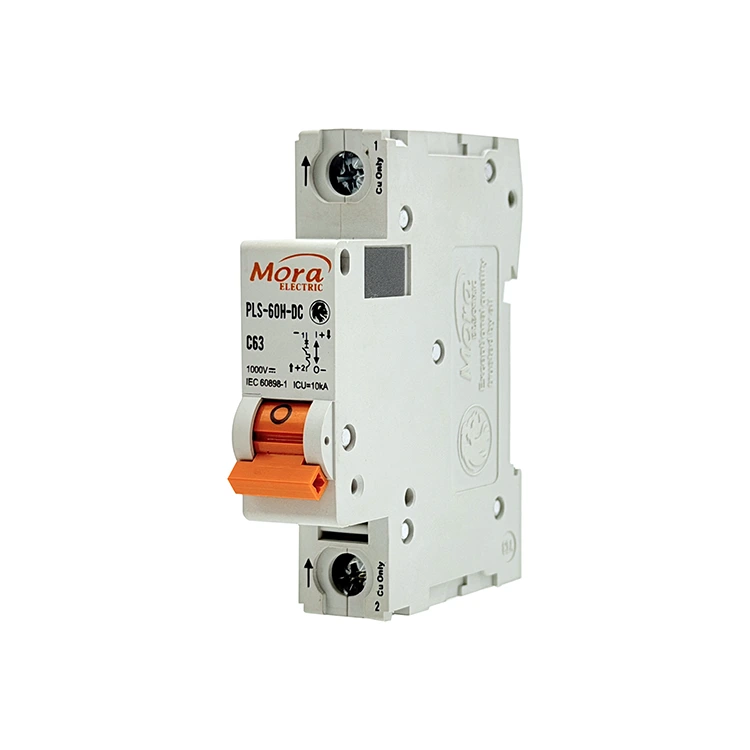

Disyuntor de CC de 1 polo C65

PUGAO (marca: Mora) opera como una fábrica especializada en disyuntores de CC de 1 polo C65 en China, y suministra interruptores unipolares de alta resistencia diseñados específicamente para aplicaciones de CC; Nuestro disyuntor termomagnético 1P cuenta con un sistema de extinción de arco de imán permanente para eliminar la quema de contactos en cadenas solares y redes de telecomunicaciones.

Definición técnica y aplicaciones prácticas

El disyuntor de CC de 1 polo C65 es un interruptor mecánico diseñado para proteger bucles eléctricos de CC monofásicos. A diferencia de las líneas de corriente alterna (CA), un bucle de corriente CC carece de un punto de cruce por cero natural. Cuando los contactos se abren bajo carga, el arco eléctrico resultante es continuo y muy estable.

Nuestro disyuntor unipolar aísla el riel positivo de un circuito de CC, utilizando fuerza mecánica específica y aceleración magnética para solucionar fallas antes de que causen daños térmicos en todo el sistema.

Sistemas solares fotovoltaicos

En los paneles solares residenciales y comerciales, las cadenas de paneles individuales generan voltajes de CC continuos. Este disyuntor se instala dentro de cajas combinadoras en la capa de salida (que van de 12 V a 250 V CC). Aísla cadenas individuales, evitando que fallas de corriente inversa o cortocircuitos en el cableado se propaguen por todo el panel solar.

Centros de datos de telecomunicaciones y sistemas UPS

El hardware de comunicación moderno funciona con sistemas de respaldo de batería de 48 V a 110 V CC. El disyuntor de CC de 1 polo C65 proporciona protección específica para bastidores de equipos individuales, aislando fallas de componentes localizados sin interrumpir la energía a los sistemas de red adyacentes.

Automatización Industrial

Los bucles de control de CC industriales localizados, los sistemas de manipulación de materiales y los circuitos internos de gestión de baterías de vehículos eléctricos utilizan disyuntores unipolares para establecer zonas de alimentación distintas y aisladas de forma segura entre los módulos de carga y el almacenamiento de la batería primaria.

Especificaciones técnicas

La siguiente matriz describe los límites operativos estandarizados y las composiciones de materiales verificadas en nuestros bancos de pruebas de control de calidad:

Ventajas técnicas principales

1. Extinción por arco magnético de 5 milisegundos

Los arcos de corriente continua pueden destruir los contactos de cobre en una fracción de segundo si no se controlan. Para solucionar esto, nuestro disyuntor CC de 1 polo C65 incorpora dos imanes permanentes internos. Cuando ocurre una falla y los contactos se separan, el campo magnético aleja el arco de las superficies de contacto y lo conduce hacia una rejilla de enfriamiento de acero de 9 placas. La rejilla divide, enfría y extingue el arco en 5 milisegundos, minimizando el desgaste de las superficies de contacto.

2. Control de sobrecarga bimetálico de alta precisión

Las sobrecargas continuas degradan gradualmente el aislamiento de los cables, creando un grave riesgo de incendio. PUGAO (Mora) utiliza tiras bimetálicas calibradas que consisten en dos metales unidos con diferentes tasas de expansión térmica. La sobrecorriente continua calienta la tira, lo que hace que se doble de manera predecible y active la palanca de disparo. Esta configuración mecánica evita disparos falsos causados ​​por breves picos de arranque y al mismo tiempo garantiza un aislamiento confiable durante sobrecargas genuinas.

3. Soldadura por puntos automatizada

El montaje interno manual puede provocar resistencias de conexión variables y puntos de disparo inconsistentes. Nuestras instalaciones de producción utilizan una línea de montaje automatizada equipada con unidades automatizadas de soldadura por puntos. Al fijar las derivaciones internas de cobre y los mecanismos de disparo en posiciones precisas, garantizamos una resistencia interna uniforme en todas las series de producción, evitando el sobrecalentamiento localizado dentro de los gabinetes de distribución.

Instalación de campo

1. Aislar la fuente de energía:Configuración de seguridad. Abra el interruptor de desconexión solar primario o el bloque de fusibles de aislamiento de la batería aguas arriba. Utilice un multímetro digital calibrado para verificar que haya 0 V presentes en la línea entrante antes de montar el hardware del disyuntor de CC de 1 polo C65.

2. Asegúrelo en el riel DIN:Montaje del recinto. Coloque la base del disyuntor en un riel DIN estándar de 35 mm. Asegúrese de que los clips de retención con resorte superior e inferior se bloqueen firmemente en su posición, evitando el movimiento al operar la manija de palanca.

3. Alinear los indicadores de polaridad:Paso crítico. Los disyuntores de CC son direccionales. Localice los indicadores (+) y (-) estampados junto a los puertos del terminal. El cable de suministro entrante positivo debe ingresar al terminal de entrada positivo designado. Invertir este cableado evita que los imanes internos atraigan el arco eléctrico hacia la rejilla de enfriamiento.

4. Terminales del conductor de torsión:Verificación final. Inserte conductores de cobre pelados limpiamente en los terminales del túnel. Utilice un destornillador dinamométrico calibrado para apretar los tornillos de los terminales a 2,0–2,5 Nm. Las conexiones flojas provocan calentamiento localizado y disparo térmico prematuro.

Preguntas frecuentes técnicas y de ingeniería

¿Por qué no se puede utilizar este disyuntor de CC unipolar en una línea de distribución de CA estándar?

El sistema de supresión de arco interno se basa en imanes permanentes direccionales. En un sistema de CA, la corriente alterna continuamente de dirección 50 o 60 veces por segundo. Esta corriente alterna fuerza el arco hacia afuera, hacia la carcasa de plástico, en lugar de hacia adentro, hacia la rejilla de enfriamiento de acero, provocando una falla catastrófica de la carcasa.

¿Qué causa que un disyuntor de CC se deforme o derrita si la polaridad del cableado se invierte accidentalmente durante la instalación en campo?

Cuando se invierte la polaridad, el campo magnético interno repele el arco eléctrico lejos de la rejilla de enfriamiento y lo mantiene directamente sobre los contactos de aleación de plata. El arco atrapado genera temperaturas localizadas que superan los 1.000 °C, derritiendo los mecanismos internos y la carcasa de polímero PA66 en lugar de extinguirlo de forma segura.

¿Cómo altera la temperatura ambiente de funcionamiento dentro de una caja combinadora sellada el umbral de disparo térmico?

Nuestras tiras bimetálicas están calibradas para una temperatura ambiente base de 30°C. Si el interior de una caja de distribución sellada alcanza los 50 °C debido a la luz solar directa, la tira bimetálica dentro del disyuntor de CC de 1 polo C65 se precalienta, lo que provoca que se dispare aproximadamente entre el 85 % y el 90 % de su corriente nominal estampada. Para entornos de alta temperatura, recomendamos reducir la carga o ajustar el parámetro de selección hacia arriba.
