Cómo los disyuntores miniatura de plástico contribuyen a un cableado doméstico más seguro

A medida que los sistemas eléctricos residenciales se vuelven más complejos,Disyuntores miniatura de plásticosiguen siendo una parte importante de la protección de circuitos, ya que ayudan a gestionar los riesgos de sobrecorriente y respaldan el cableado doméstico organizado.

Desde electrodomésticos de cocina y equipos de oficina en casa hasta bombas de calor y carga de vehículos eléctricos, los hogares modernos utilizan la electricidad de más formas que nunca. Estos cambios están influyendo en cómo se diseñan los tableros de distribución residencial, cómo se separan los circuitos y cómo se planifica la protección eléctrica. El desafío no es simplemente suministrar más energía, sino garantizar que el cableado y los dispositivos de protección sean apropiados para las cargas a las que sirven.

Por qué el cableado residencial necesita una mejor protección del circuito

El cableado eléctrico está diseñado para transportar un rango específico de corriente en condiciones de instalación definidas. Cuando la corriente excede el nivel permitido, los conductores pueden sobrecalentarse, dañando potencialmente el aislamiento y aumentando el riesgo de incendio.

Se pueden desarrollar sobrecargas cuando funcionan demasiados aparatos en un circuito o cuando el equipo consume más corriente de la que el circuito fue diseñado para transportar. Los cortocircuitos crean una condición diferente pero potencialmente más grave, permitiendo que una gran corriente fluya por un camino no deseado.

Los disyuntores ayudan a abordar estos riesgos al interrumpir la corriente cuando se exceden las condiciones operativas especificadas. A diferencia de un fusible, un disyuntor reiniciable generalmente se puede volver a poner en servicio después de que se haya identificado y corregido la causa del disparo.

Esto no significa que todos los fallos eléctricos puedan evitarse únicamente con un disyuntor estándar. La protección contra fallas a tierra, la protección contra fallas de arco, la protección contra sobretensiones y una conexión a tierra adecuada tienen diferentes propósitos y también pueden ser necesarias, según la instalación y los códigos eléctricos locales.

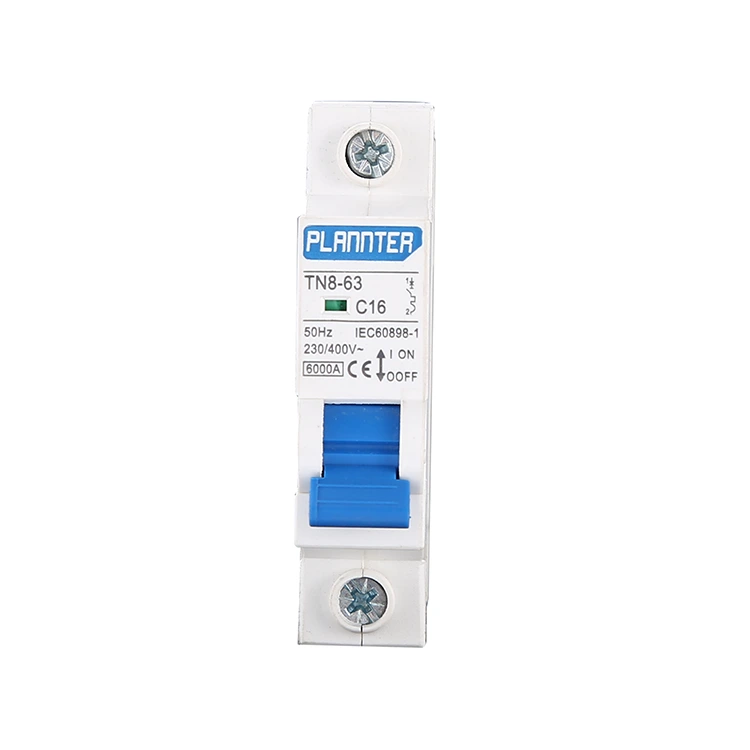

CómoDisyuntores miniatura de plásticoAdaptar casas modernas

Los disyuntores en miniatura se instalan comúnmente en tableros de distribución para proteger circuitos derivados individuales. La carcasa de plástico proporciona aislamiento eléctrico alrededor de los componentes internos, mientras que el mecanismo de conmutación y los contactos realizan la función de interrupción del circuito.

El material de la carcasa es sólo una parte del diseño de seguridad. Sus propiedades térmicas, resistencia a las llamas, resistencia mecánica, consistencia dimensional y compatibilidad con los componentes internos afectan el rendimiento del producto.

La construcción compacta también ayuda a organizar múltiples circuitos dentro de un espacio de panel limitado. Esto se vuelve cada vez más relevante a medida que las instalaciones residenciales incorporan electrodomésticos, dispositivos de monitoreo y equipos de gestión de energía adicionales.

Estas características deben evaluarse juntas. Un gabinete compacto por sí solo no establece si un disyuntor es adecuado para un circuito en particular.

¿Qué sucede cuando un circuito se sobrecarga?

Considere una cocina donde funcionan al mismo tiempo un hervidor, un microondas, una tostadora y otros electrodomésticos. Si su demanda combinada excede la capacidad permitida del circuito, el disyuntor puede dispararse.

La interrupción puede ser inconveniente, pero también indica que el circuito ha experimentado una condición de funcionamiento anormal. La respuesta correcta es identificar la causa en lugar de reiniciar repetidamente el dispositivo.

Varios problemas pueden contribuir a los disparos repetidos:

Nunca se debe reemplazar un disyuntor por un modelo de mayor corriente simplemente para evitar disparos molestos. El reemplazo debe ser compatible con el cableado, el diseño del circuito y los requisitos de protección aplicables.

La conexión entre la electrificación del hogar y la seguridad eléctrica

La electrificación residencial está cambiando las demandas impuestas a la infraestructura eléctrica existente. Las bombas de calor, los cargadores de vehículos eléctricos, la cocina por inducción y el almacenamiento en baterías pueden introducir cargas adicionales sustanciales.

En junio de 2026, ABB destacó la gestión de carga, la protección de circuitos, la instalación modular y los requisitos cambiantes de electrificación residencial como consideraciones importantes en el diseño eléctrico. Estos desarrollos muestran por qué la planificación de circuitos debe tener en cuenta tanto la demanda actual como las posibles adiciones futuras.

La edición 2026 del Código Eléctrico Nacional de EE. UU. también aborda la evolución de los requisitos de instalación eléctrica y los sistemas de gestión de energía. Sus disposiciones son relevantes para las instalaciones regidas por ese código, aunque la adopción local y los requisitos aplicables varían según la jurisdicción.

A medida que crece la demanda de los hogares, un tablero de distribución existente puede requerir una evaluación profesional antes de conectar nuevos equipos. Agregar más disyuntores no aumenta automáticamente la capacidad del suministro entrante, las barras colectoras o el cableado existente.

Por qué es importante la calidad del material en la construcción de martillos

El plástico se utiliza ampliamente en carcasas de equipos eléctricos porque los polímeros de ingeniería adecuados pueden proporcionar aislamiento, estabilidad dimensional y resistencia al calor. Sin embargo, no todos los plásticos tienen las mismas características de rendimiento.

La elección del material debe tener en cuenta la temperatura de funcionamiento, la tensión mecánica esperada, el proceso de fabricación y los estándares de producto relevantes. El recinto también necesita conservar sus propiedades previstas durante las condiciones normales de servicio.

La consistencia en la fabricación es igualmente importante. Las variaciones en las dimensiones moldeadas pueden afectar el ajuste del conjunto, mientras que las inconsistencias en el posicionamiento de los componentes internos pueden influir en el funcionamiento del mecanismo de conmutación.

Por tanto, el control de calidad va más allá del control del aspecto exterior. Las comprobaciones pertinentes pueden incluir inspección dimensional, funcionamiento mecánico, rendimiento eléctrico, pruebas de aumento de temperatura y verificación de los estándares de producto aplicables.

El programa de prueba preciso depende del diseño del producto y de los estándares bajo los cuales se evalúa el interruptor.

Comprobaciones prácticas al seleccionar la protección del circuito

Seleccionar un disyuntor requiere hacer coincidir el dispositivo con la instalación eléctrica en lugar de elegirlo únicamente por el tamaño o la apariencia.

Corriente nominal y capacidad del conductor: La clasificación seleccionada debe proteger los conductores instalados bajo las condiciones de diseño aplicables.

Tensión y frecuencia nominales: El dispositivo debe ser adecuado para el sistema eléctrico en el que funcionará.

Capacidad de corte: La capacidad nominal de interrumpir la corriente de cortocircuito debe cumplir con los requisitos de la instalación.

Configuración de polos: el número de polos y la disposición de conmutación deben coincidir con el diseño del circuito. Un dispositivo unipolar no es automáticamente adecuado para todas las configuraciones de suministro.

Normas aplicables: Las marcas del producto, la documentación de prueba y la certificación deben compararse con los requisitos del mercado al que se destina.

Compatibilidad del panel: antes de la instalación se deben considerar las disposiciones de montaje, las conexiones de terminales, los espacios libres y los requisitos del gabinete.

Estas comprobaciones son especialmente importantes a la hora de mejorar casas antiguas. El cableado existente, la capacidad de suministro disponible y el estado del tablero de distribución pueden limitar las mejoras que se pueden realizar de manera segura.

Los disyuntores son una parte de un sistema de seguridad más amplio

La protección eléctrica eficaz depende de la combinación de varias medidas. El tamaño correcto del cable, las terminaciones seguras, los dispositivos de protección adecuados, la conexión a tierra adecuada y el cumplimiento de los códigos eléctricos locales contribuyen a una operación más segura.

Un disyuntor en miniatura no puede compensar las malas prácticas de cableado ni reemplazar cualquier otra forma de protección eléctrica. Un disyuntor disparado tampoco siempre indica que el dispositivo en sí esté defectuoso. Es necesario investigar la causa subyacente antes de volver a poner el circuito en servicio.

Para los propietarios de viviendas, el paso más útil es concertar una inspección eléctrica calificada cuando los circuitos se disparan repetidamente, el cableado muestra signos de daños o se planifican equipos nuevos de alta demanda.

De cara al futuro: un cableado más seguro comienza con un diseño sonoro

A medida que los edificios residenciales incorporan más electrodomésticos y tecnologías energéticas, los fundamentos de la protección de circuitos permanecen sin cambios: las cargas eléctricas deben evaluarse adecuadamente, los conductores deben protegerse adecuadamente y el equipo de protección debe ser adecuado para la instalación.

Disyuntores miniatura de plásticocontinúan cumpliendo una función importante en muchos sistemas de distribución de bajo voltaje, combinando una construcción compacta con protección contra sobrecorriente. Su eficacia depende del diseño apropiado del producto, controles de fabricación consistentes, selección correcta e instalación adecuada.

Para Zhejiang Pugao Electric Power Co., Ltd. (Pugao), cuya gama de productos eléctricos de bajo voltaje incluye equipos de protección de circuitos y distribución de energía, estos principios forman parte del contexto técnico más amplio que rodea la seguridad eléctrica residencial. A medida que evolucionan los requisitos de cableado doméstico, la consideración más importante sigue siendo la coordinación segura de cada componente dentro del sistema eléctrico.
