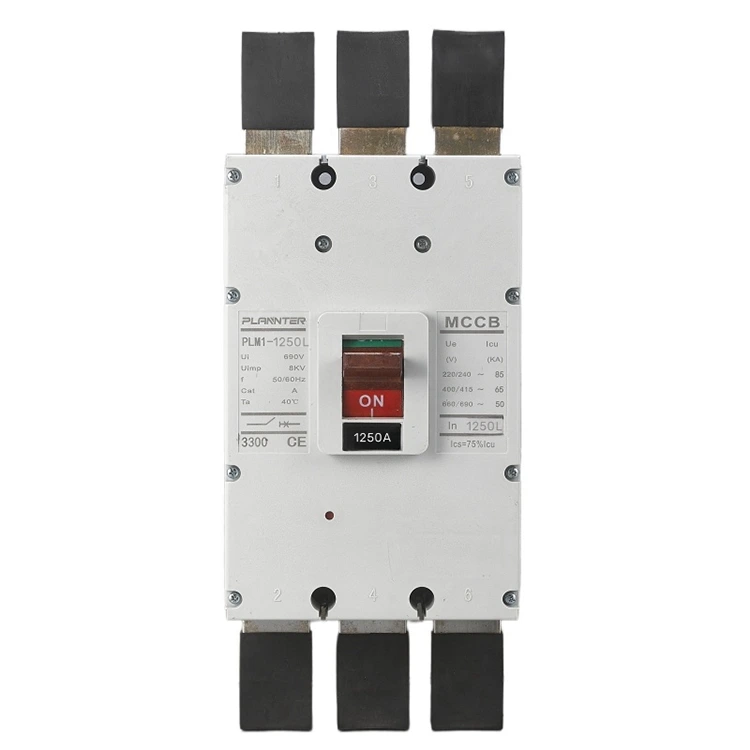

Disyuntor de caja moldeada CA 690 V

¿Qué es un disyuntor de caja moldeada de CA de 690 V?

UnDisyuntor de caja moldeada CA 690 Ves un dispositivo de protección de alto voltaje diseñado para proteger los circuitos eléctricos de sobrecargas, cortocircuitos y fallas. A diferencia de los disyuntores estándar de 400 V, esta unidad está diseñada para manejar niveles de voltaje más altos, lo que la hace ideal para reducir el tamaño de los cables y mejorar la eficiencia energética en aplicaciones industriales pesadas y comerciales de gran tamaño.

Especificación del producto

Características clave y especificaciones técnicas

Voltaje y capacidad

• Tensión nominal:690 VCA (50/60 Hz).
• Corriente soportada de corta duración (Icw):Clasificado de 85 kA/1s a 100 kA/1s, lo que garantiza que la unidad permanezca intacta durante picos de cortocircuito.
• Capacidad de interrupción del servicio (Ics):75% a 100% de Icu, lo que permite que el interruptor vuelva a funcionar sin mantenimiento después de solucionar una falla.

Calificaciones actuales

Disponible en varios tamaños de bastidor, incluidos modelos de alta corriente de hasta1250A, apto para alimentadores de distribución principal.

Unidades de viaje

Equipado con unidades de disparo inteligentes que ofrecen protección por etapas:

• Retraso prolongado:Para protección contra sobrecarga (disparo en tiempo inverso).
• Retraso de corta duración:Para coordinación selectiva durante cortocircuitos parciales.
• Operación instantánea:Para interrupción de cortocircuito crítico (tiempo de interrupción total de 15 ms a 30 ms).

Estándares

Totalmente compatible con los estándares IEC 60947-2 y GB, lo que garantiza compatibilidad y seguridad globales.

Ventajas clave

¿Por qué elegir nuestroDisyuntor de caja moldeada CA 690 V?

• Estabilidad superior:El alto índice Icw garantiza estabilidad dinámica y térmica contra cortocircuitos repentinos.
• Energía ininterrumpida:La alta capacidad de Ics significa que el interruptor puede manejar el máximo de fallas y continuar trabajando, minimizando el tiempo de inactividad.
• Protección selectiva:Los ajustes de disparo precisos garantizan que solo el circuito defectuoso esté aislado, manteniendo la línea principal energizada.

Aplicaciones

Nuestros disyuntores son esenciales para la distribución central de energía en entornos exigentes:

• Industria pesada:Plantas químicas, acerías e instalaciones de fabricación de automóviles.
• Infraestructura crítica:Salas de energía central en grandes hospitales y terminales aeroportuarias.
• Grandes edificios:Proteger salas de equipos sensibles y distribuir energía a alas enteras del edificio.

¿Por qué elegir Pugao Eléctrico?

como profesionalFabricanteenPorcelana, creemos que los equipos avanzados son la base de la calidad.

• Fabricación Inteligente:Utilizamos máquinas bobinadoras automatizadas y sistemas de moldeo por inyección de precisión controlados por computadora.
• Calidad constante:Los pernos clave se aprietan con herramientas calibradas y cada unidad se prueba en cuanto a carrera, presión de contacto y funcionamiento a plena carga.
• Entrega rápida:Nuestras eficientes líneas de producción nos permiten entregar pedidos rápidamente sin comprometer el rendimiento.

Preguntas frecuentes

¿Cuál es el poder de corte de un MCCB de CA de 690 V?

Nuestras unidades suelen presentar una capacidad de corte última (Icu) de hasta 100 kA y una capacidad de corte de servicio (Ics) del 75-100 % de Icu.

¿Qué clasificaciones actuales están disponibles para los MCCB de 690 V?

Ofrecemos una amplia gama de clasificaciones, generalmente desde 100 A hasta 1250 A o 1600 A, según el tamaño del marco.

¿Cuáles son los tipos de viajes comunes?

Los tipos comunes incluyen Termo-Magnético (TM) para uso general y Electrónico (basado en microprocesador) para protección y comunicación precisas.

¿Los disyuntores de 690 V son adecuados para CC?

Generalmente no. Los disyuntores de CA dependen del cruce por cero de la corriente para extinguir los arcos. Los sistemas de CC requieren disyuntores específicos con clasificación de CC, a menos que el disyuntor de CA esté explícitamente reducido y certificado para uso en CC.

¿Dónde se utilizan los MCCB de 690 V?

Se utilizan en distribución industrial pesada, energía renovable (solar/eólica) y grandes instalaciones comerciales para reducir los costos de cable y mejorar la eficiencia.

¿Cuál es la diferencia entre un MCCB de 400 V y 690 V?

Un MCCB de 690 V tiene una mayor resistencia de aislamiento y capacidades de extinción de arco para manejar la tensión de voltaje más alta de manera segura.

¿Qué significa 3 polos y 4 polos?

Los disyuntores tripolares protegen tres fases (L1, L2, L3). Los disyuntores de 4 polos protegen tres fases más el conductor neutro (N).
