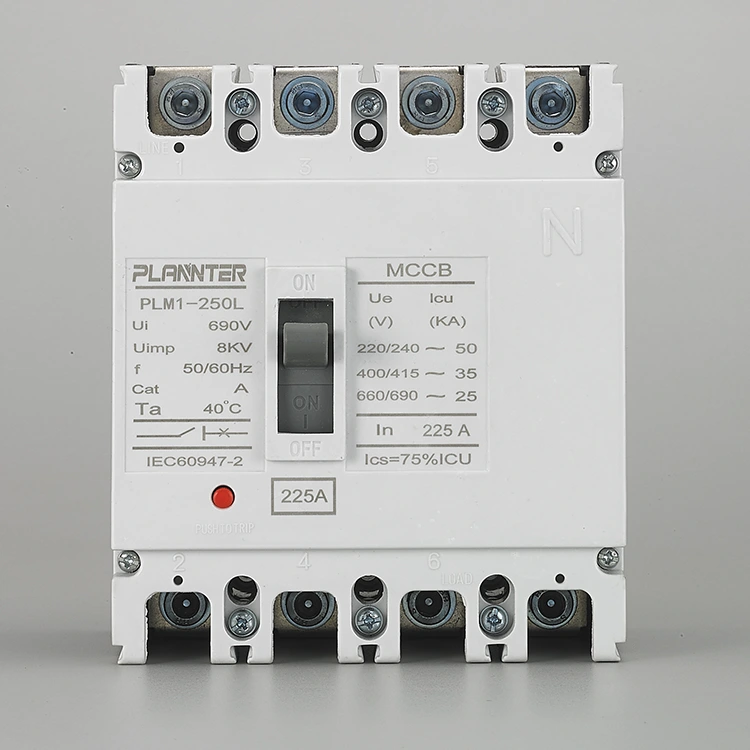

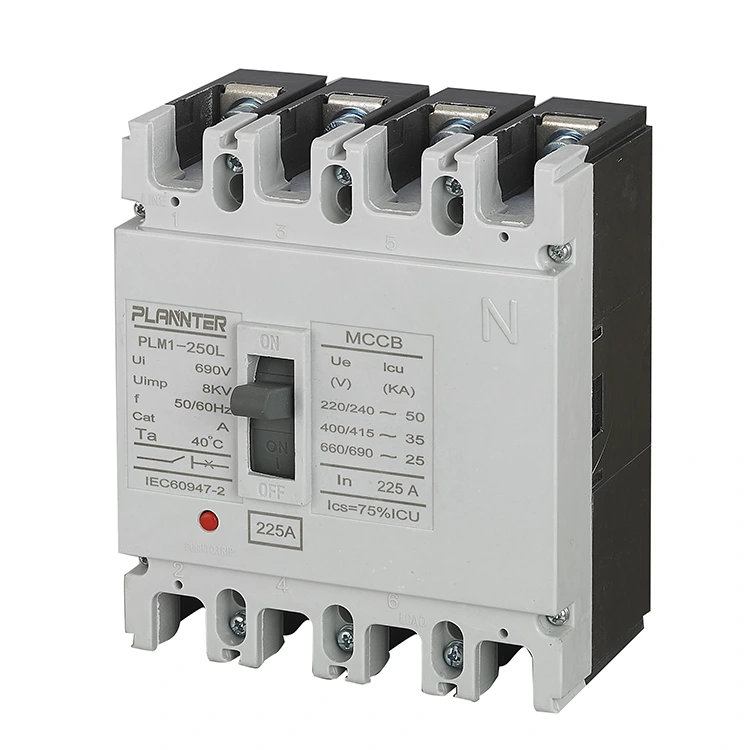

Disyuntor de caja moldeada de 4 polos CA 225A

¿Qué es un disyuntor de caja moldeada de 4 polos de CA 225 A?

ElDisyuntor de caja moldeada de 4 polos CA 225Aes un dispositivo de protección eléctrica especializado diseñado para salvaguardar circuitos trifásicos con línea neutra (L1, L2, L3, N). Clasificado para 225 amperios, sirve como componente central para la distribución de energía intermedia, protegiendo los equipos posteriores de sobrecargas y cortocircuitos al tiempo que garantiza el aislamiento total del sistema.

Cómo funciona, opera y depura

Mecanismo operativo

La unidad cuenta con un mecanismo de operación manual claro y sensible con retroalimentación táctil distintiva. Las posiciones de las manijas están marcadas explícitamente:

• EN:El circuito está cerrado y energizado.
• APAGADO:El circuito está abierto y desenergizado.
• TROPIZADO:Posición intermedia que indica que se ha producido una avería.

Principio de funcionamiento

El disyuntor de caja moldeada de 4 polos CA 225A utiliza una unidad de disparo termomagnética para protección de doble capa:

• Protección Térmica (Sobrecarga):Utiliza un elemento bimetálico para proporcionar disparo en tiempo inverso. Cuanto mayor sea la corriente de sobrecarga, más rápido será el viaje.
• Protección magnética (cortocircuito):Proporciona una respuesta instantánea para eliminar corrientes de falla de alta magnitud (hasta decenas de kA) de inmediato.

Puesta en marcha y accesorios

La serie ofrece una gran capacidad de ampliación para necesidades de aplicaciones específicas. La puesta en servicio implica instalar los complementos necesarios en las ranuras designadas:

• Contactos Auxiliares:Para señalización remota del estado del interruptor.
• Liberación de derivación:Permite el disparo/apertura remota del interruptor.
• Liberación de subtensión:Dispara automáticamente el disyuntor si el voltaje cae por debajo de un nivel seguro.
• Módulo RCD:Añade protección diferencial para una seguridad integral.

Características y especificaciones técnicas clave

Capacidad

Corriente nominal de225A, apto para cargas de distribución intermedia.

polacos

4 polos (4P):Protege tres fases más el neutro, asegurando un completo aislamiento del circuito.

Voltaje

Diseñado para redes de distribución de CA estándar (normalmente 400 V/690 V CA).

Unidad de viaje

EstándarTermo-MagnéticoUnidad con ajustes ajustables o fijos según la variante del modelo.

Clasificaciones de interrupción

Alta capacidad de corte en cortocircuito (Icu) capaz de manejar decenas de kiloamperios con seguridad.

Montaje

Utiliza seguridadconexiones atornilladas, asegurando una interfaz eléctrica confiable para aplicaciones de alta corriente.

Construcción

Diseño robusto de carcasa moldeada resistente a impactos y dimensionalmente estable.

Garantía de calidad y entrega

En Pugao Electric, nuestro principio es "evitar que los defectos avancen a la siguiente etapa".

• Inspección 100%:Cada unidad se somete a pruebas mecánicas, eléctricas y ambientales antes del envío.
• Embalaje de calidad de exportación:El disyuntor de caja moldeada de 4 polos CA 225 A está asegurado para soportar manipulación a larga distancia.
• Entrega rápida:Los modelos regulares suelen estar disponibles en el inventario, mientras que los pedidos personalizados siguen un cronograma de producción confirmado.

<

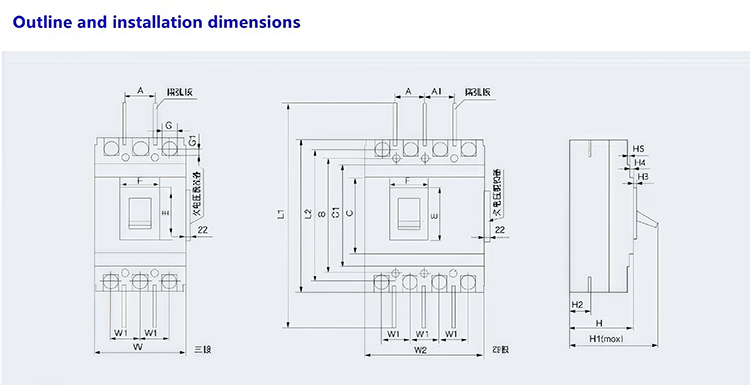

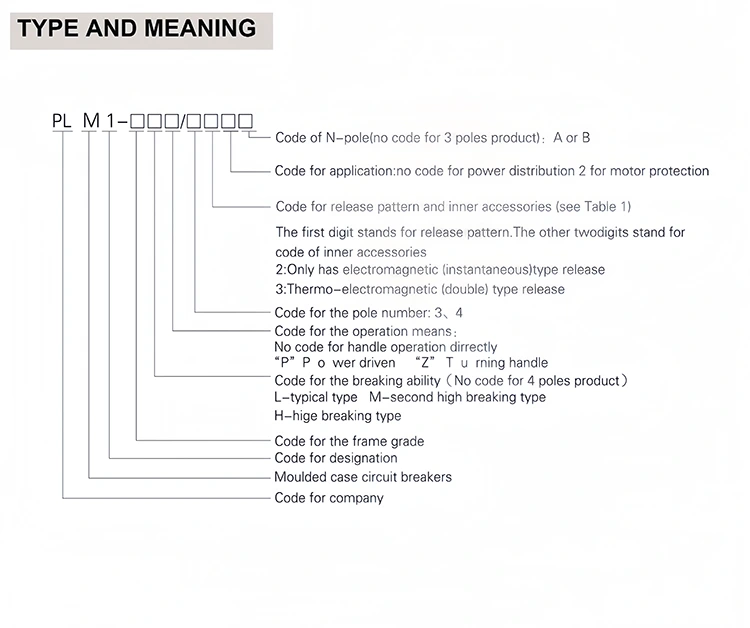

Especificación del producto

Preguntas frecuentes

¿Por qué utilizar un 4 polos en lugar de un 3 polos?

Un disyuntor de 4 polos desconecta las tres fases.yel conductor neutro simultáneamente. Esto es esencial para:

• Seguridad:Asegura el aislamiento total del circuito para el personal de mantenimiento.
• Sistemas de energía de respaldo:Requerido para interruptores de transferencia (ATS) para evitar bucles de neutro a tierra al cambiar entre la energía de la red pública y del generador.
• Mitigación armónica:Protege contra corrientes neutras causadas por cargas no lineales (como VFD y computadoras).

¿Cuál es la clasificación de voltaje?

ElDisyuntor de caja moldeada de 4 polos CA 225APor lo general, está clasificado para voltajes de distribución industrial estándar, y comúnmente admite400 V a 690 V CAsistemas. Consulte la placa de identificación específica de la unidad para conocer el voltaje operativo nominal (Ue) y el voltaje de aislamiento (Ui) exactos.

¿Qué es el tipo de unidad de viaje?

Los modelos estándar utilizan unUnidad de disparo termomagnética:

• Térmico:Proporciona protección en tiempo inverso contra sobrecargas mediante una tira bimetálica.
• Magnético:Proporciona protección instantánea contra cortocircuitos.

Nota: Es posible que haya unidades de disparo electrónicas disponibles para configuraciones más precisas.

¿Cuál es la capacidad de ruptura?

La capacidad de corte (Icu) varía según la variante de modelo específica, pero está diseñada para manejar corrientes de falla importantes típicas de la distribución intermedia. ElDisyuntor de caja moldeada de 4 polos CA 225Ageneralmente ofrece una capacidad de corte que oscila entre25kA hasta 85kA(a 400 V), lo que garantiza que pueda interrumpir de forma segura los cortocircuitos sin sufrir daños.
