Unidad de disparo electrónico 4P

Aquí en Pugao (Plannter Electric), nuestra creencia fundamental es que la seguridad eléctrica no debe ser un lujo: es la base de una vida segura y cómoda. Considere nuestra unidad de disparo electrónico 4P, 100 A: utilizamos plástico termoendurecible de alta calidad para la carcasa, que se moldea por inyección bajo alta temperatura y presión. Este avanzado proceso de fabricación proporciona una estabilidad dimensional excepcional, una resistencia de aislamiento mejorada y una resistencia al arco constante, lo que le brinda confianza en su infraestructura eléctrica. ¿Tiene preguntas? ¡No dudes en comunicarte! Nos entusiasma hablar y colaborar para garantizar su seguridad eléctrica.

Enviar Consulta

Descripción del Producto

ElUnidad de disparo electrónico 4Pes un módulo de protección avanzada utilizado en disyuntores de caja moldeada (MCCB), diseñado para monitorear y controlar los cuatro conductores en un sistema trifásico de cuatro cables (L1, L2, L3 y Neutro). A diferencia de los sistemas tripolares tradicionales, garantiza un aislamiento y protección totales, lo que lo convierte en una solución fundamental para la distribución eléctrica moderna donde la seguridad y la calidad de la energía son esenciales.

Controla y protege conductores de fase y neutro simultáneamente.
Proporciona detección de fallas inteligente y precisa
Mejora la seguridad del sistema en entornos eléctricos complejos

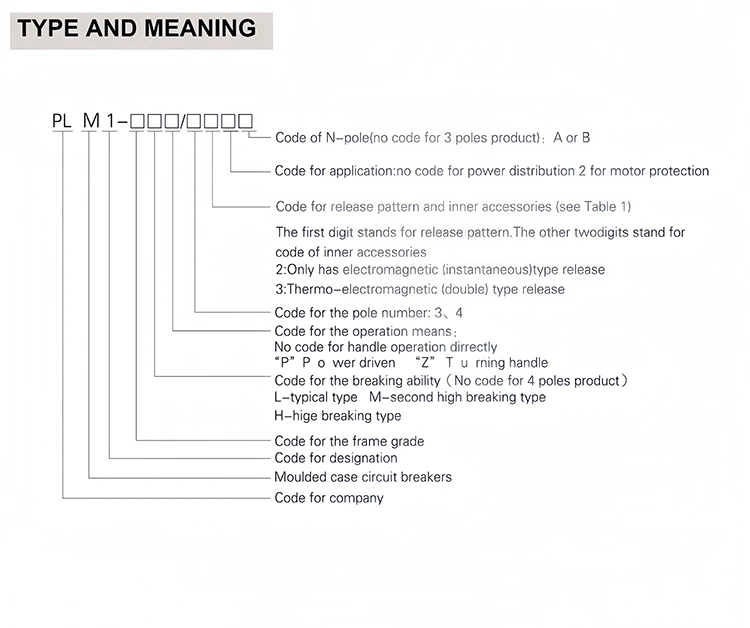

4P Electronic Trip Unit

Especificación del producto

Tipo	Corriente nominal (A)	Número de polo	Tensión aislante nominal (V)	Tensión de funcionamiento nominal (V)	Capacidad máxima de corte en cortocircuito (KA)	Capacidad de corte de cortocircuito de los servicios (KA)	Categoría de utilización
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	CA 500 V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		CA 500 V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		CA 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Características y beneficios clave

Protección neutra

Proporciona monitoreo y protección directa del conductor neutro.
Previene la sobrecarga del neutro causada por corrientes armónicas de cargas no lineales.
Garantiza que todos los polos, incluido el neutro, estén desconectados durante las fallas.
Aborda las brechas de seguridad que se encuentran en los disyuntores tripolares tradicionales.

Protección ajustable

Equipado con ajustes de disparo electrónicos para un control de protección preciso
Los parámetros de sobrecarga, cortocircuito y protección instantánea de las Unidades de Control Electrónicas 4P son totalmente ajustables
Mejora la selectividad y la coordinación dentro del sistema de distribución.
Reduce los disparos innecesarios y mejora el tiempo de actividad del sistema.

Funcionalidades avanzadas

Garantiza el aislamiento completo del circuito, evitando riesgos de retroalimentación.
Mejora la seguridad durante las operaciones de mantenimiento y servicio.
Mantiene la integridad neutral en escenarios de transferencia de energía.
Admite conmutación segura entre la red eléctrica y la energía del generador.

Medición y comunicación

Admite monitoreo en tiempo real de la corriente en los cuatro polos
Interfaces de comunicación opcionales para la integración del sistema
Permite diagnósticos basados en datos y mantenimiento predictivo.
Mejora la visibilidad y el control de la infraestructura eléctrica.

Aplicaciones

Disyuntor principal en paneles de distribución industriales y de edificios.
Sistemas de interruptor de transferencia automática (ATS) que utilizan unidades de disparo electrónicas 4P para una conmutación de energía segura.
Sistemas trifásicos de cuatro hilos que requieren aislamiento total
Instalaciones comerciales e industriales con cargas sensibles o no lineales.
Entornos críticos donde la energía continua y la seguridad son esenciales

Preguntas frecuentes

¿Qué es 4P4D frente a 4P3D?

4P4D (detección cuatro polos cuatro):Los cuatro conductores (L1, L2, L3, N) están completamente monitoreados y protegidos.
4P3D (detección cuatro polos tres):Solo se monitorean los conductores trifásicos, mientras que el neutro está conmutado pero no protegido activamente
4P4D proporciona mayor seguridad al incluir detección y protección de corriente neutra
ElUnidad de disparo electrónico 4Pcon 4P4D se recomienda para sistemas con cargas armónicas o equipos sensibles

¿Se puede ajustar la protección neutral?

Sí, los ajustes de protección neutral suelen ser ajustables en unidades de disparo avanzadas.
Los usuarios pueden configurar niveles de protección de corriente neutra (por ejemplo, 50%, 100% o deshabilitado)
El ajuste ayuda a igualar los requisitos del sistema y las características de carga.
Mejora la flexibilidad en aplicaciones con condiciones de corriente neutra variables.

¿Cuál es el propósito de la protección neutral?

Previene el sobrecalentamiento y los daños causados por una corriente neutra excesiva
Aborda la distorsión armónica de cargas no lineales (por ejemplo, UPS, iluminación LED, equipos de TI)
Garantiza un funcionamiento seguro en sistemas trifásicos de cuatro hilos.
ElUnidad de disparo electrónico 4PGarantiza una protección total al monitorear los conductores de fase y neutro.

¿Cómo se prueba la unidad de disparo?

Utilice el botón de prueba integrado (si está disponible) para realizar comprobaciones funcionales
Aplique pruebas de inyección de corriente secundaria para una verificación de calibración precisa
Confirmar la respuesta de disparo bajo condiciones de falla o sobrecarga simuladas
Las pruebas periódicas garantizan la confiabilidad y el cumplimiento de los estándares de mantenimiento.

¿Qué significa si una lámpara de estado está encendida?

Indicador de energía:La unidad de disparo está energizada y funcionando normalmente
Indicador de alarma:Condición de advertencia como sobrecarga o señal previa al disparo.
Indicador de viaje:El disyuntor se ha disparado debido a una condición de falla
Visualización de código de falla (si está disponible):Proporciona diagnósticos de fallas detallados
Las luces de estado ayudan a los operadores a identificar rápidamente las condiciones del sistema y tomar medidas
