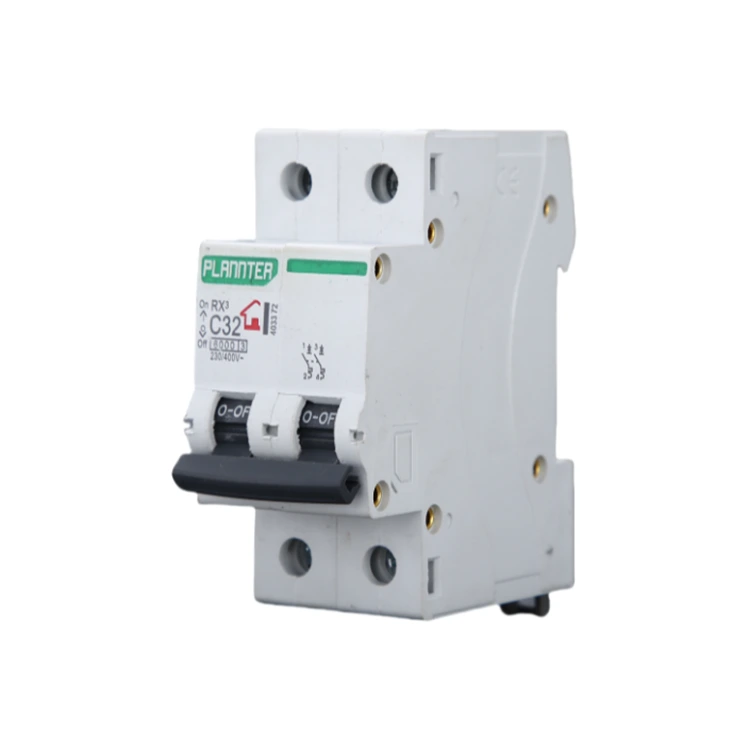

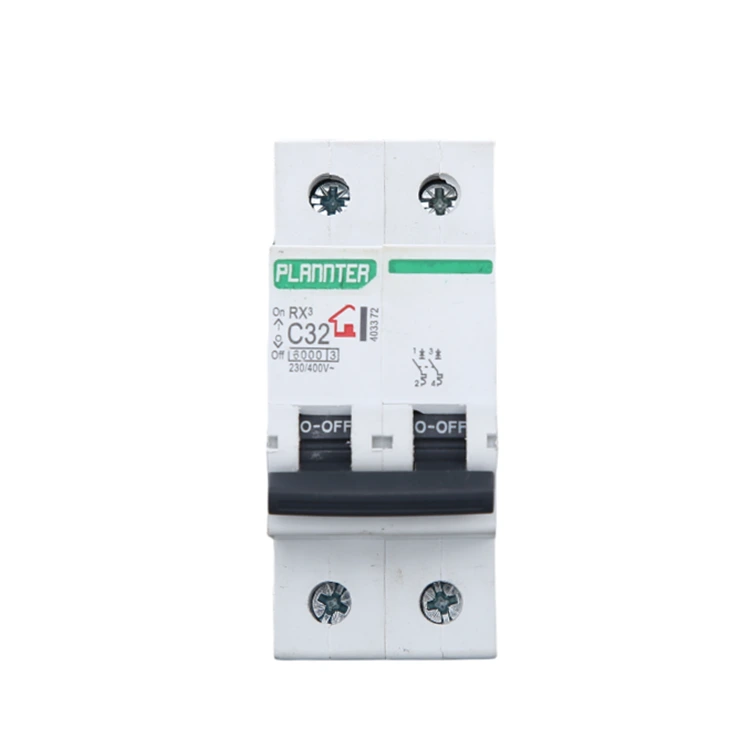

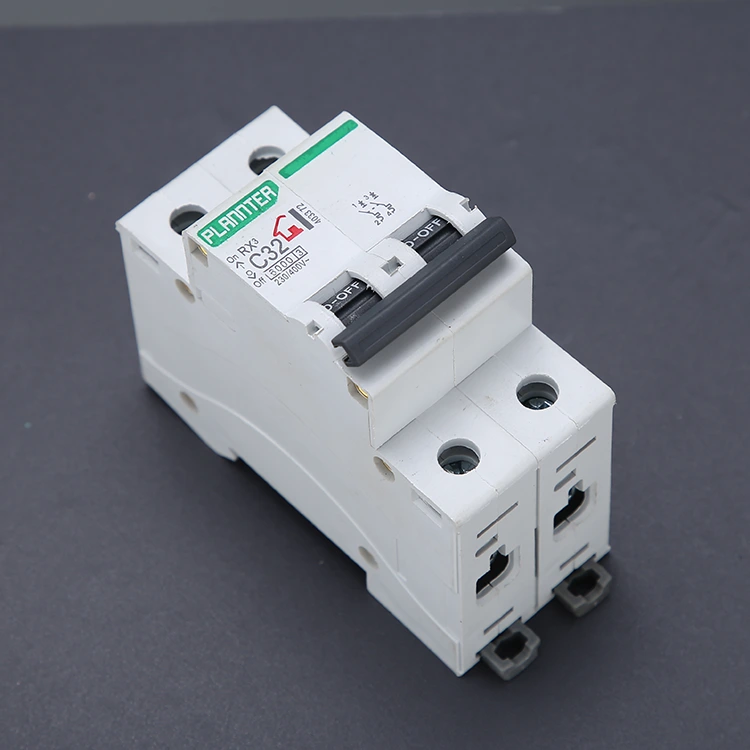

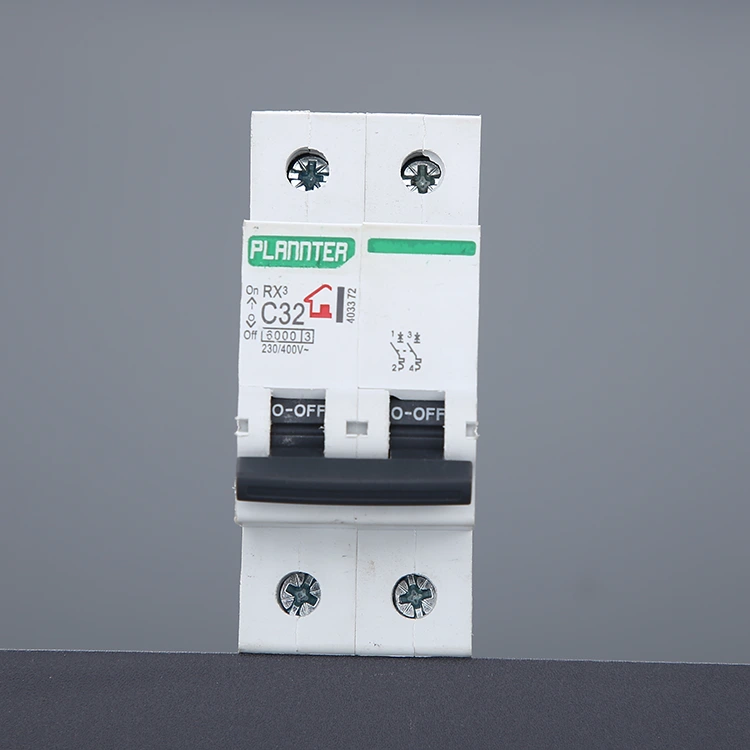

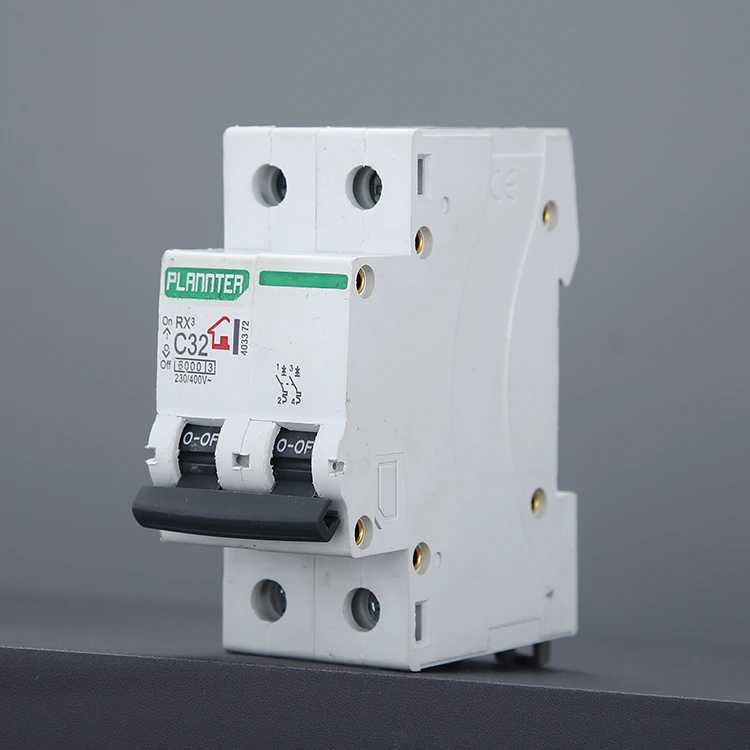

Disyuntor de interruptor de aire DZ47

El disyuntor con interruptor de aire DZ47 de alta calidad, ofrecido por la fábrica PUGAO (Plannter Electric), es un tipo de dispositivo de protección eléctrica utilizado en circuitos de CA, con dos polos independientes, capaz de cortar el cable de fuego y el cable cero en el circuito al mismo tiempo. Supervisa el cambio de corriente en el circuito en tiempo real a través del mecanismo de desmontaje magnético térmico incorporado o el mecanismo de desmontaje electrónico, y cuando el circuito está sobrecargado, en cortocircuito y otras condiciones anormales, el disyuntor de interruptor de aire DZ47 se puede desconectar rápida y automáticamente para cortar el suministro de energía, evitando daños al equipo, incendio del circuito y otros accidentes de seguridad. Los productos fabricados por PUGAO cumplen estrictamente con los certificados CE, CCC e ISO9001.

Principio de funcionamiento

El disyuntor de interruptor neumático DZ47 es un producto altamente estandarizado. El maduro proceso de fabricación y la tecnología avanzada de PUGAO utilizan tres principios operativos básicos: disparo térmico, disparo magnético y extinción de arco de aire. Nuestros productos brindan protección confiable para miles de sistemas eléctricos en todo el mundo.

1. Viaje Termal

El disyuntor contiene una tira bimetálica compuesta por dos metales con diferentes coeficientes de expansión térmica. Cuando la corriente del circuito excede el valor nominal pero aún no ha alcanzado el nivel de cortocircuito, el calor generado por la corriente hace que la tira bimetálica se doble hacia un lado.

Después de doblarse a un ángulo preestablecido, activa un enlace mecánico, lo que hace que se dispare el disyuntor. Aprovechando 14 años de experiencia acumulada en calibración, nuestra tira bimetálica está hecha de material de alta pureza, lo que da como resultado una respuesta sensible y consistente a las fluctuaciones actuales.

2. Viaje magnético

El disyuntor contiene una bobina electromagnética. Cuando se produce un cortocircuito, la corriente aumenta instantáneamente a varias veces o incluso decenas de veces el valor normal. Esta enorme corriente genera un potente campo magnético en la bobina, que atrae instantáneamente la armadura del electroimán como si fuera un pistón.

La armadura impacta directamente en el mecanismo de disparo, logrando un corte de energía instantáneo en milisegundos.

Nuestra fábrica utiliza cobre de alta conductividad y un proceso de soldadura por puntos totalmente automatizado para garantizar que el mecanismo no se atasque ni falle bajo el impacto de una corriente de alta frecuencia.

3. Sistema de extinción de arco

En el instante en que los contactos se separan, la corriente de alto voltaje descompone el aire, generando un arco de alta temperatura, que es aspirado hacia una cámara de extinción de arco especialmente diseñada. Múltiples capas de rejillas metálicas dividen el arco en varios segmentos pequeños, enfriándolo y apagándolo rápidamente para evitar contactos quemados.

Nuestra serie DZ47 optimiza la densidad de disposición de la rejilla extintora de arco, protegiendo eficazmente los componentes internos incluso en condiciones de disparos frecuentes.

Ventajas técnicas

El disyuntor de interruptor neumático DZ47 de PUGAO utiliza tecnología de desconexión termomagnética de alto rendimiento para garantizar un funcionamiento preciso y confiable en una variedad de condiciones operativas complejas. El producto tiene las siguientes ventajas principales:

Alto poder de corte: el modelo estándar tiene un poder de corte de hasta 6kA, lo que cumple con los requisitos de protección contra cortocircuitos de redes eléctricas urbanas y entornos industriales.

Amplia aplicabilidad de voltaje: admite sistema AC 230/400 V, gran compatibilidad, aplicable a una variedad de estándares de redes eléctricas nacionales y regionales.

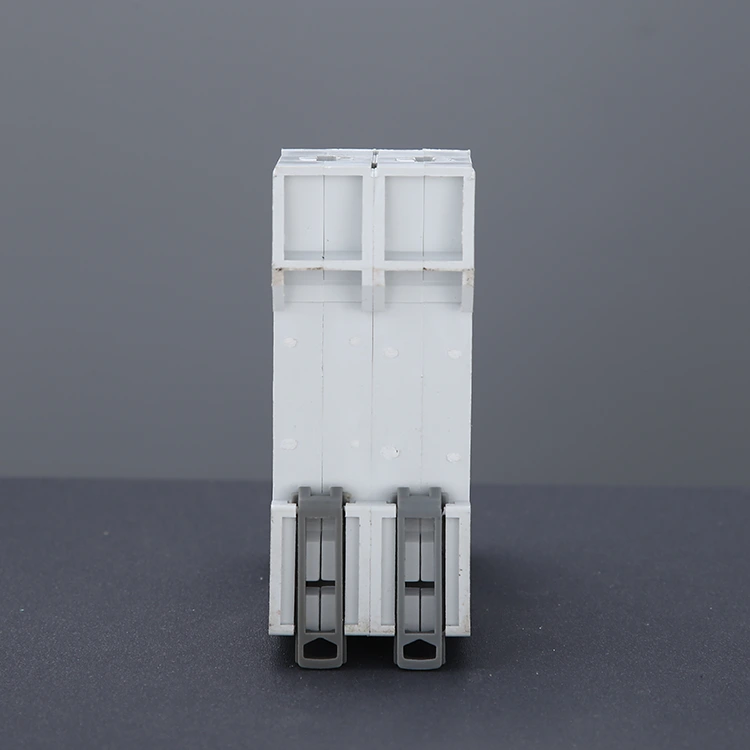

Diseño modular: tamaño compacto, soporte de montaje en carril DIN, fácil de integrar en todo tipo de cajas de distribución y armarios de control.

Fuerte capacidad de extinción de arco: el disyuntor con interruptor de aire DZ47 adopta una estructura que combina un espaciador cerámico multicapa y una rejilla de extinción de arco metálica, que suprime eficazmente el arco y prolonga la vida útil.

Larga vida mecánica: después de rigurosas pruebas, la vida útil de funcionamiento mecánico es de hasta más de 10.000 veces.

Preguntas frecuentes

P: ¿Se pueden utilizar los disyuntores de la serie DZ47 en sistemas de CC?

R: No. La serie DZ47 es un interruptor de aire diseñado específicamente para CA. La corriente alterna (CA) tiene una característica de cruce por cero y su rejilla interna de extinción de arco extingue eficazmente los arcos.

La corriente continua (CC) no tiene una característica de cruce por cero. El uso de un disyuntor de CA puede provocar arcos no extinguidos, lo que podría provocar un incendio. Si necesita un sistema solar o de batería, comuníquese con nosotros para obtener especificaciones específicas del disyuntor de CC.

P: ¿Cómo elijo entre las tres curvas de disparo diferentes (B, C y D)?

R: La selección depende de su tipo de carga:

Tipo B (3-5 pulgadas): adecuado para cargas de corriente de entrada baja, como calentadores puramente resistivos y equipos informáticos.

Tipo C (5-10 pulgadas): la especificación más común, adecuada para accesorios de iluminación, electrodomésticos en general y distribución de energía comercial.

Tipo D (10-14 pulgadas): Adecuado para equipos con corrientes de arranque extremadamente altas, como motores pequeños, compresores o transformadores industriales.

Pugao cuenta con un equipo técnico profesional que puede brindarle asesoramiento de selección preciso basado en sus planos de ingeniería. ¡Contáctenos para enviar sus requisitos y obtener una cotización gratis!

Si tiene más preguntas técnicas, consulte a nuestros ingenieros de inmediato; Responderemos rápidamente.
