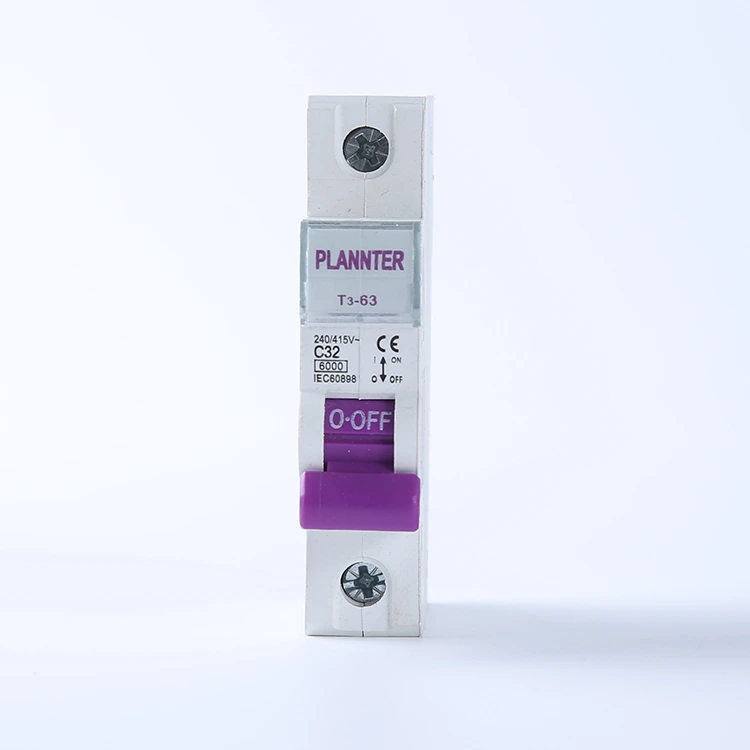

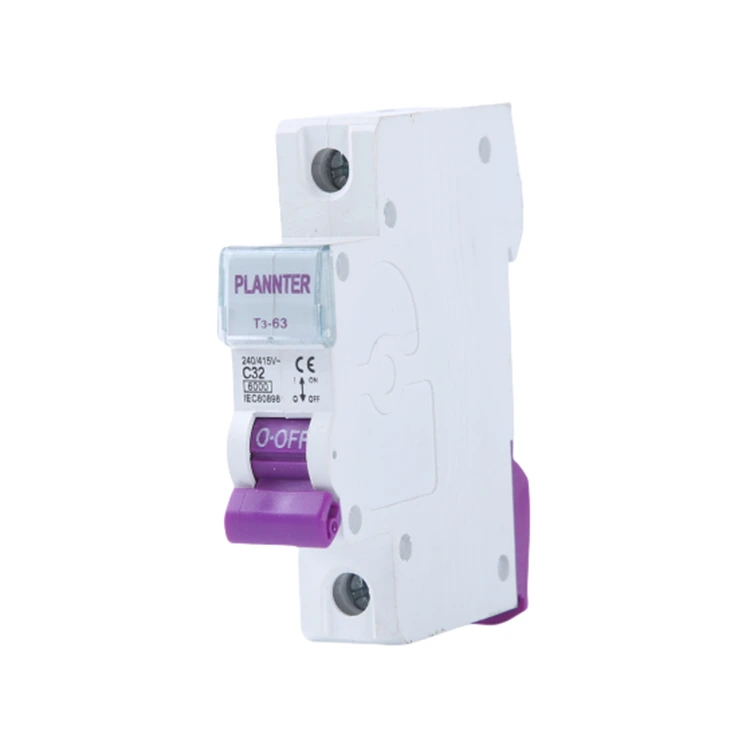

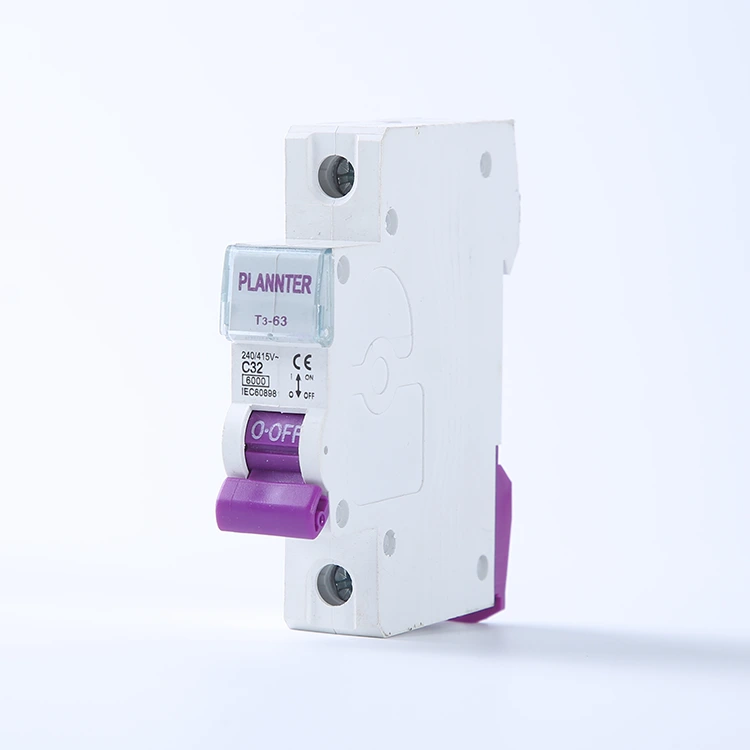

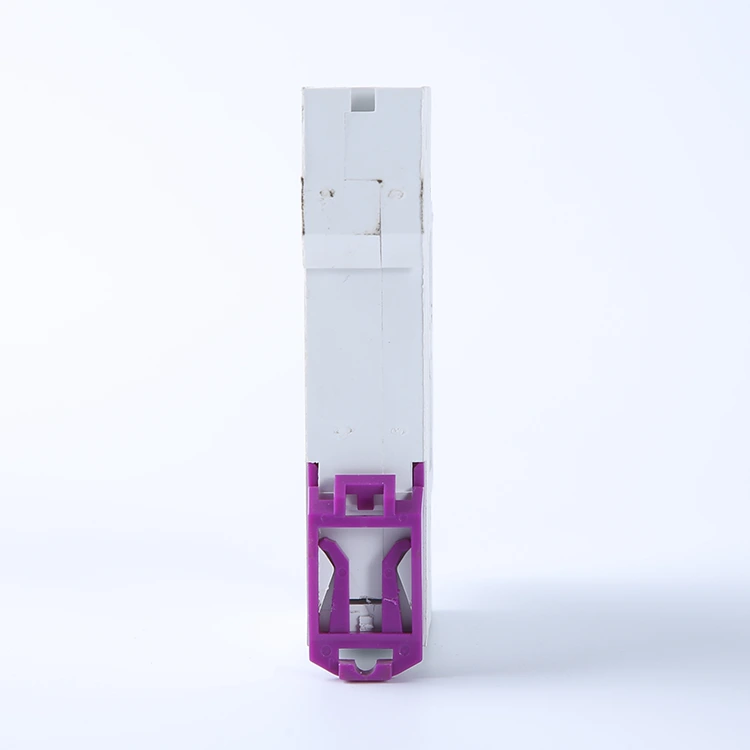

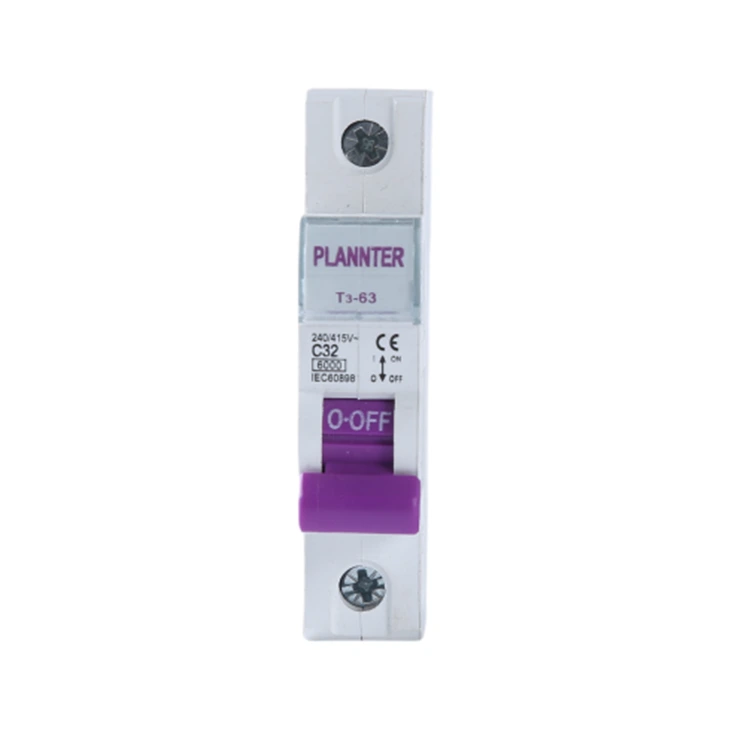

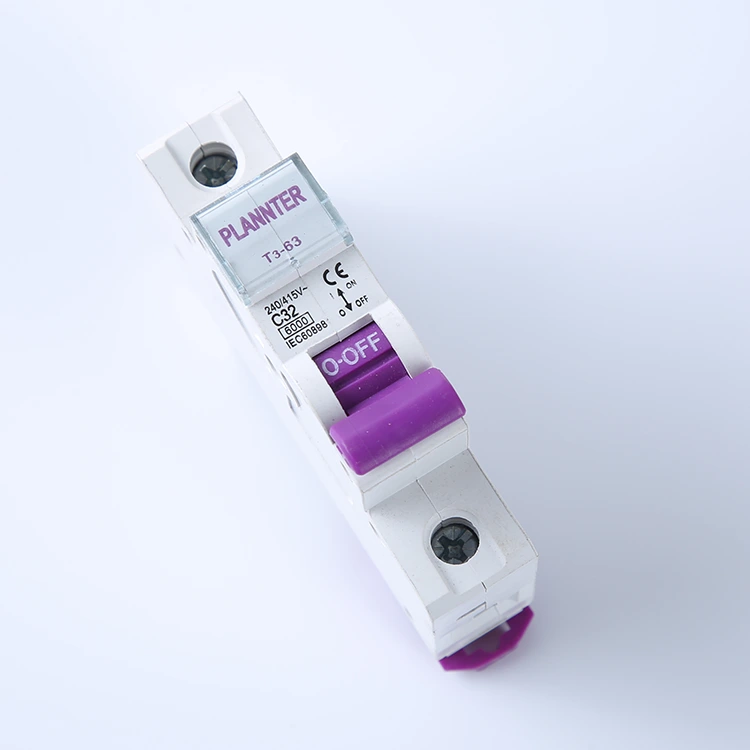

Disyuntor de CA de 1 polo

PUGAO (Plannter Electric) es un fabricante y proveedor profesional en China. Como uno de nuestros productos avanzados, este disyuntor de CA de 1 polo es adecuado para circuitos de CA de 50 Hz, 230 V (monofásicos) y brinda protección contra sobrecargas y cortocircuitos. Es menos costoso y se utiliza principalmente en circuitos de bajo voltaje y está diseñado para proteger equipos eléctricos y la seguridad personal cortando el circuito.

¿Qué es un disyuntor unipolar?

PUGAO se especializa en disyuntores y el disyuntor de CA unipolar es uno de nuestros tipos de productos. Sus principales ventajas son su pequeño tamaño y su mínimo espacio de instalación.

1P, o unipolar, se refiere a un disyuntor con un solo bloque de terminales, que se utiliza para controlar un cable activo monofásico. Es adecuado para circuitos de iluminación domésticos comunes o equipos de baja potencia, protegiendo el circuito de sobrecargas, cortocircuitos y otras posibles fallas eléctricas. Es una opción rentable y de costo relativamente bajo, y tenemos proyectos que involucran diversas aplicaciones de distribución de energía residencial, comercial e industrial.

Sin embargo, tenga en cuenta: al seleccionar un disyuntor, también debe considerar la situación real y elegir el dispositivo de protección monopolar o multipolar adecuado. No elijas a ciegas en función de las ventajas o del precio.

Funciones principales

El disyuntor de CA de 1 polo proporciona protección efectiva para circuitos de CA monofásicos a través de protección térmica y magnética dual.

1. Protección contra sobrecarga

El disyuntor integra una tira bimetálica de alta precisión. Cuando se conectan demasiados aparatos al circuito, lo que hace que la corriente supere el valor nominal, el calor generado por la corriente hace que la tira bimetálica se doble.

Esta función de disparo retardado identifica con precisión las sobrecargas continuas, evitando que la capa de aislamiento de los cables se queme espontáneamente debido a altas temperaturas prolongadas.

2. Protección instantánea contra cortocircuitos

El producto incorpora una bobina electromagnética de alto rendimiento. En caso de un cortocircuito, el aumento instantáneo de corriente genera un potente campo magnético que activa la palanca de disparo en cuestión de segundos.

A través de nuestro diseño y pruebas, el disyuntor unipolar logra una velocidad de respuesta de milisegundos, cortando la energía en el instante en que se produce una chispa eléctrica. Esto no solo protege el circuito, sino que también protege los costosos electrodomésticos inteligentes, servidores y equipos de control industrial posteriores contra daños por sobretensiones.

3. Sistema de extinción de arco de alta eficiencia

Además del diseño de protección térmica y magnética, este disyuntor de CA también está equipado con una rejilla metálica de extinción de arco multicapa. El arco eléctrico generado en el momento de la desconexión es rápidamente atraído hacia la red para su segmentación, enfriamiento y extinción.

El sistema de extinción de arco reduce eficazmente la erosión por contacto. Gracias al proceso de soldadura por puntos totalmente automatizado de PUGAO, los contactos son más duraderos y mantienen una resistencia de contacto extremadamente baja y una conductividad excelente incluso después de múltiples fallos.

Características clave del disyuntor de CA PUGAO

Brindamos servicio de soluciones personalizadas y admitimos alto voltaje de aislamiento de hasta 400 V CA para brindar aislamiento eléctrico y protección contra fugas.

Podemos proporcionar soluciones satisfactorias de acuerdo con sus requisitos de parámetros. Proporcione disyuntores de 6A a 63A, por ejemplo, como un sistema de energía solar o la distribución de energía residencial de la vida diaria.

No hay necesidad de preocuparse por la seguridad, alta seguridad, si el voltaje está sobrecargado, se cortará automáticamente el suministro de energía y se reducirá el riesgo de incendio.

Nuestros disyuntores de CA de 1 polo cumplen con las certificaciones CE, CCC e ISO de fábrica. Cada proceso de producción ha sido rigurosamente probado para cumplir con los estándares de calidad internacionales.

Solución de problemas y soluciones comunes

PUGAO, como fabricante de disyuntores de CA unipolares, brinda servicios de soporte técnico relacionados. Se encuentra disponible orientación técnica remota si surgen problemas con el producto. Con la entrega del producto se incluirán instrucciones completas de instalación y mantenimiento, incluidas fallas y soluciones comunes.

1. Disparos frecuentes e inexplicables del disyuntor

Posibles causas: Sobrecarga o temperatura ambiente excesivamente alta.

La potencia total de los aparatos conectados a la línea excede el valor nominal del disyuntor, o el disyuntor ha estado funcionando en una caja de distribución cerrada de alta temperatura durante mucho tiempo, lo que provoca que la placa metálica de protección térmica se dispare prematuramente.

Solución: Verifique la carga de la línea. Recomendamos actualizar a una corriente nominal más alta y asegurarse de que el diámetro del cable sea compatible.

Si la causa son factores ambientales, recomendamos mejorar la ventilación de la caja de distribución. Los productos PUGAO están diseñados teniendo en cuenta el aumento de temperatura. Si el entorno es extremo, comuníquese con nosotros para realizar los ajustes de adaptación adecuados durante la etapa de selección y desarrollo de la solución.

2. Sobrecalentamiento u olor a quemado en las terminales

Posibles causas: Engarzado flojo o diámetro de alambre incorrecto.

Los tornillos flojos aumentan la resistencia de contacto; Los cables delgados causan altas temperaturas en el punto de conexión bajo alta corriente. Ambas situaciones pueden generar problemas.

Solución: Desconecte inmediatamente la alimentación, verifique y vuelva a apretar los tornillos del cableado. Nuestros productos utilizan terminales tipo túnel engrosados ​​con un alto par de torsión diseñado; Recomendamos utilizar un destornillador aislado profesional para apretar al valor estándar. Asegúrese de que el cable esté completamente insertado en el orificio del terminal sin que el núcleo del cable quede expuesto.

3. La manija no se puede cerrar ni subir

Posibles causas: Cortocircuito persistente o bloqueo del mecanismo.

Todavía existe un cortocircuito en el circuito. El mecanismo de disparo magnético se niega a cerrarse a la fuerza por motivos de seguridad, o la cámara interna de extinción de arco puede resultar dañada por un gran aumento de corriente.

Solución: ¡No fuerce el cierre del circuito en esta situación! Primero, verifique si hay cortocircuitos en los electrodomésticos posteriores o daños en el cableado.

Si el circuito aún no se puede cerrar después de descartar fallas externas, el disyuntor de CA 1P ha completado su misión de protección. Para confirmar aún más el estado del producto, es posible que sea necesario reemplazarlo. Planificador de contactos.

4. El equipo aguas abajo no tiene energía después de cerrar el interruptor.

Posibles causas: Cableado incorrecto o falla del mecanismo interno.

Las líneas entrantes y salientes están invertidas o la abrazadera del cable está en el aislamiento; aunque la manija está en la posición ON, los contactos internos no están cerrados.

Solución: Utilice un multímetro para medir el voltaje en los terminales de salida y verifique si la abrazadera del cable está presionando el aislamiento del cable.

Cada producto PUGAO se somete a pruebas de polaridad y continuidad en un banco de trabajo automatizado. Si aún no hay voltaje a pesar del cableado correcto, comuníquese con nuestro equipo de soporte técnico.

Preguntas frecuentes:

¿Aceptan servicio personalizado?

Sí, tenemos más de 10 años de experiencia en la industria de disyuntores de CA de 1 polo. Brindamos servicio OEM/ODM y podemos imprimir el logotipo de su marca en los productos. También podemos proporcionar soluciones personalizadas de acuerdo con sus dibujos y requisitos de parámetros.

¿Cuánto dura el plazo de entrega?

Depende del requisito y la cantidad de los productos que compre.
