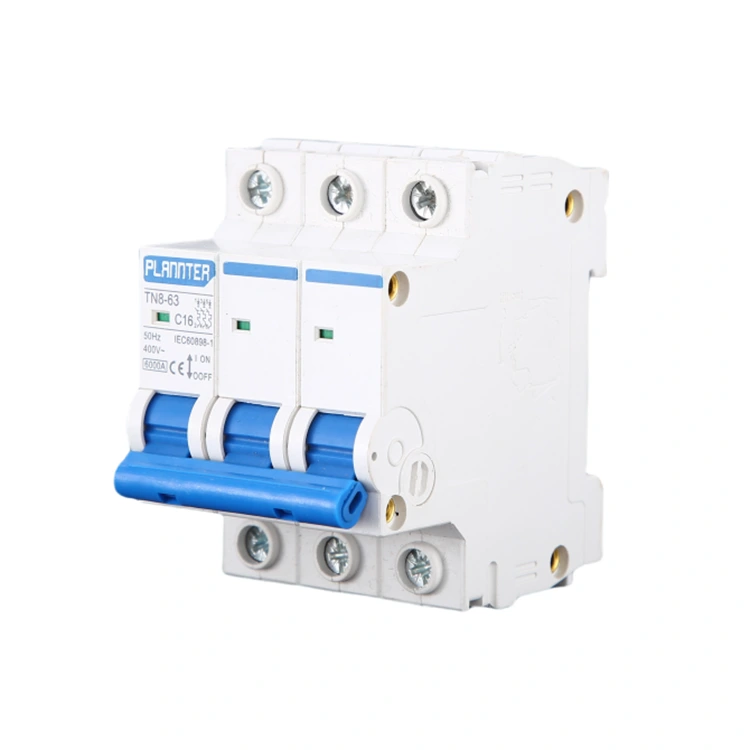

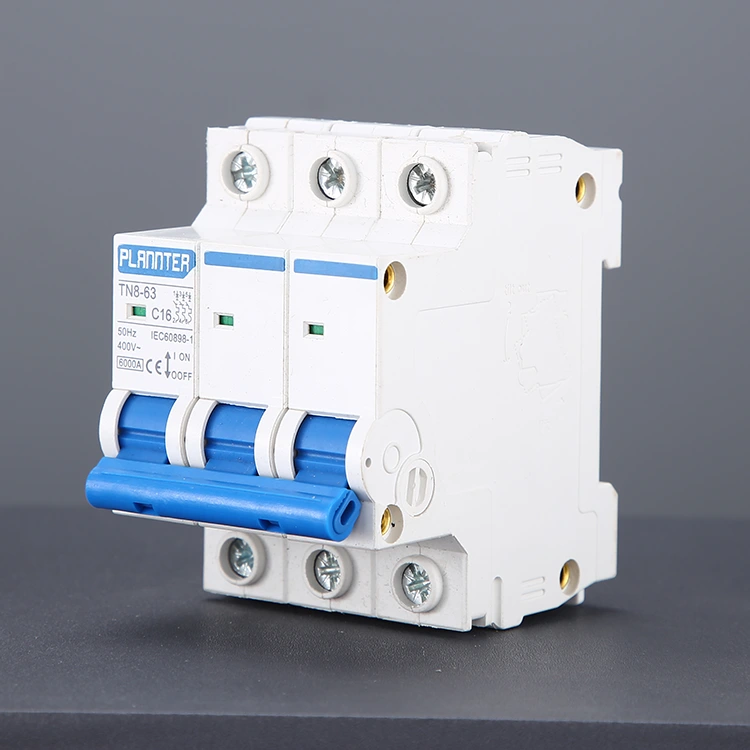

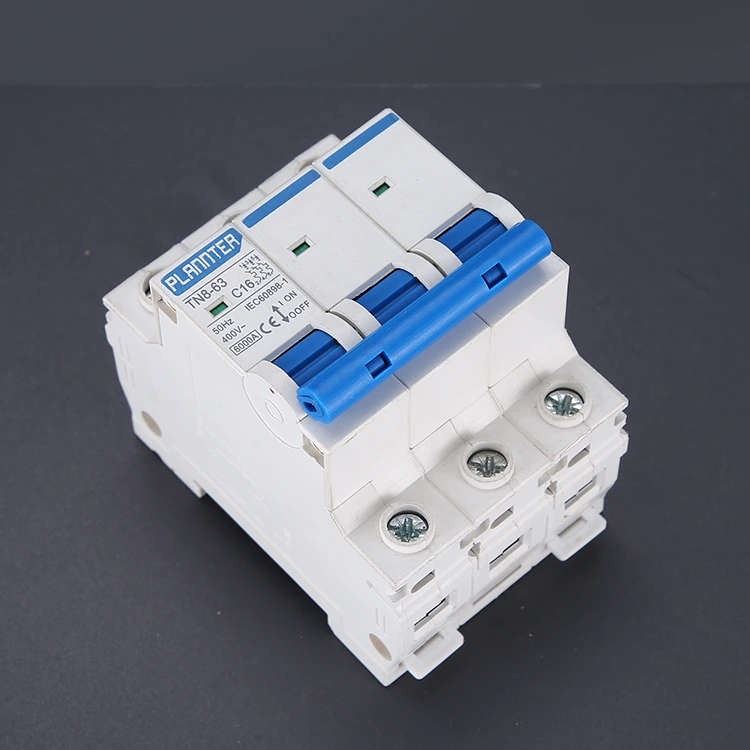

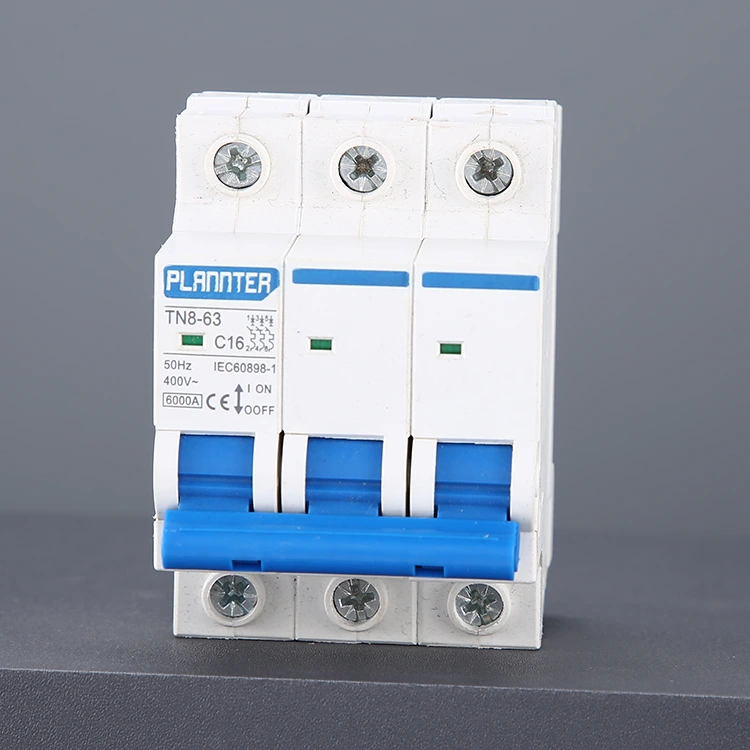

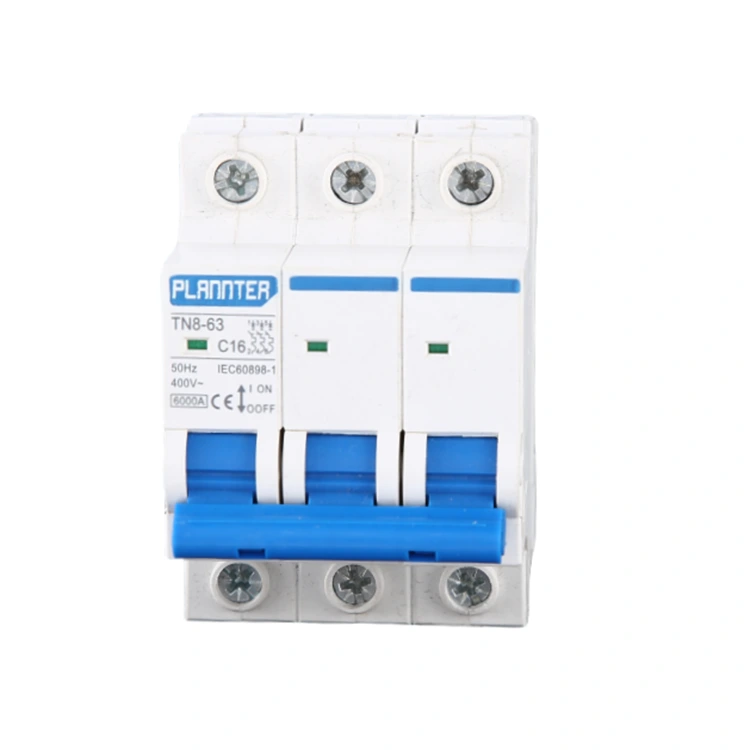

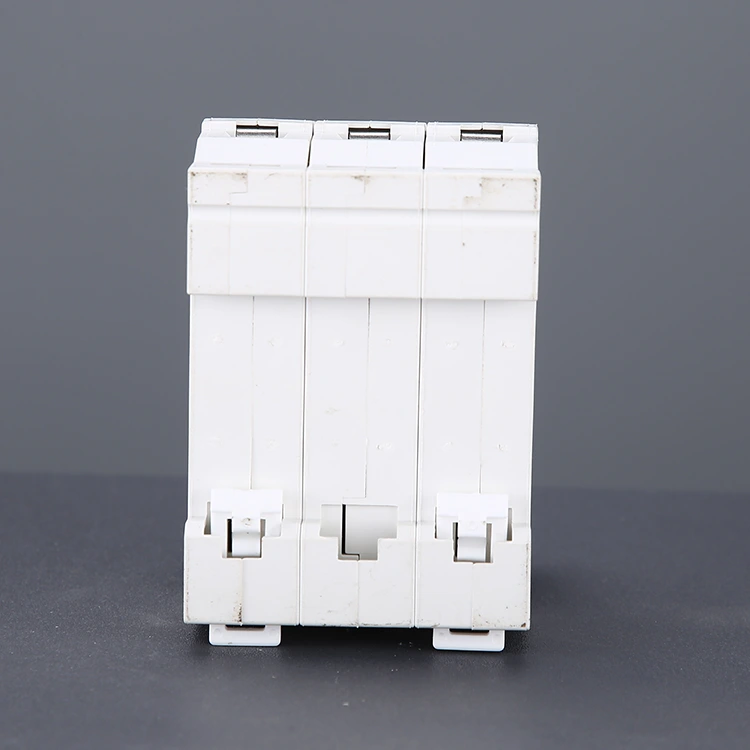

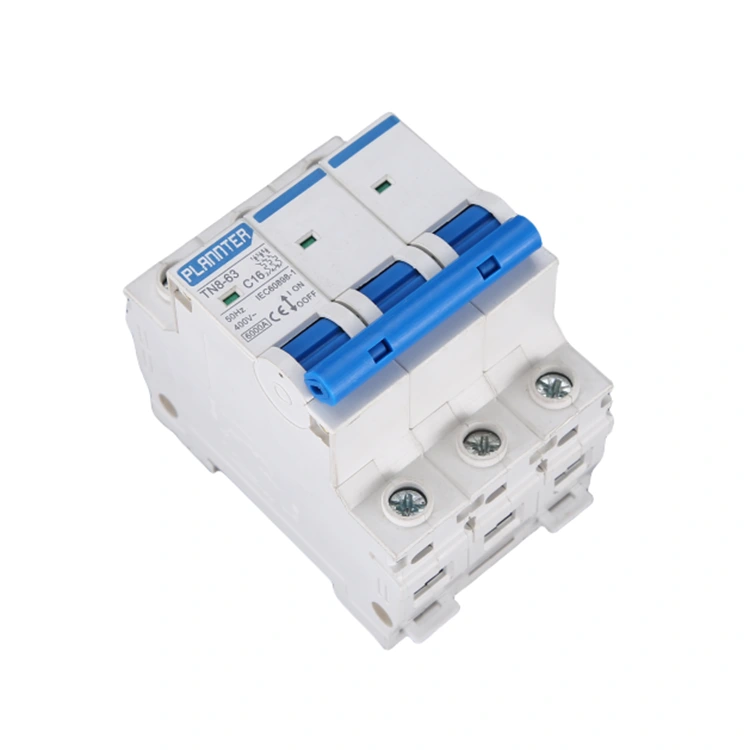

Disyuntor miniatura de cobre de 3 polos

Los disyuntores en miniatura de cobre de 3 polos PUGAO (Plannter Electric) tienen un diseño hermoso y simple con líneas suaves y están fabricados con materiales de alta calidad con buena resistencia al fuego. Además, el diseño de tamaño compacto y el pequeño volumen facilitan su instalación en varias cajas de distribución y gabinetes de control, ahorrando espacio.

Los componentes clave incluyen contactos, dispositivo de extinción de arco, mecanismo de liberación, etc. Los contactos están hechos de cobre de alta calidad, que tiene buena conductividad y resistencia al desgaste, reduce la resistencia de contacto y reduce la pérdida de calor. Utilizamos tecnología avanzada de extinción de arco, como rejillas de extinción de arco y escudos de extinción de arco, que pueden extinguir rápidamente el arco cuando el disyuntor rompe el circuito, evitando que el arco dañe el equipo. El mecanismo de liberación es la clave para realizar la función de protección automática del MCB, cuando el circuito está sobrecargado, en cortocircuito y otras fallas, se puede actuar rápidamente sobre el mecanismo de liberación para hacer que el disyuntor se dispare y corte el circuito, para proteger la seguridad del equipo eléctrico y del personal.

¿Por qué el cobre es esencial para los disyuntores 3P?

En muchas aplicaciones, los disyuntores 3P tienen la tarea de alimentar motores eléctricos o equipos industriales a gran escala, lo que implica grandes cargas de corriente y períodos de funcionamiento prolongados. Si, en un esfuerzo por reducir costos, se utilizan materiales como aluminio revestido de cobre o incluso hierro revestido de cobre para los componentes conductores internos, el rendimiento se verá comprometido; Específicamente, el dispositivo carecerá de las distintas ventajas que ofrece una construcción totalmente de cobre:

1. Aumento de temperatura extremadamente bajo

La resistividad eléctrica del cobre es significativamente menor que la del aluminio o el hierro. Cuando se conducen corrientes elevadas, como 32 A o 63 A, los componentes conductores de cobre puro generan sustancialmente menos calor. Esto garantiza que el disyuntor no sufra disparos molestos causados ​​por el sobrecalentamiento interno, ni que su carcasa se vuelva quebradiza o se degrade prematuramente debido a una exposición prolongada a altas temperaturas.

2. Capacidad superior de resistencia a cortocircuitos

El cobre posee una resistencia mecánica y una estabilidad térmica superiores. En caso de un cortocircuito, que genere corrientes de falla de 6 kA o 10 kA, las inmensas fuerzas electromagnéticas y el calor extremo del arco eléctrico no causarán que las barras conductoras se deformen o se fundan, lo que garantiza que el interruptor pueda interrumpir de manera segura y efectiva la corriente de falla.

3. Excelente rendimiento del cableado

Los terminales de cableado de cobre exhiben una afinidad superior con los cables (que normalmente también están hechos de alambre de cobre), lo que resulta en una menor resistencia de contacto. Además, el cobre es muy resistente a la oxidación, evitando así el sobrecalentamiento y la carbonización en los puntos de conexión del cableado.

Parámetros principales

Tensión nominal: El voltaje nominal es AC400V, que puede funcionar de manera estable sin accidentes en un entorno de voltaje de 400V AC y es adecuado para su uso en sistemas de distribución de energía de bajo voltaje, como plantas industriales, edificios comerciales, casas residenciales y otros lugares.

Consejos cálidos: al elegir disyuntores, el voltaje nominal debe coincidir con el voltaje real del circuito; de lo contrario, puede provocar que el disyuntor no funcione correctamente e incluso provocar accidentes de seguridad.

Corriente nominal: La corriente nominal varía de 6A a 63A, lo que puede satisfacer las necesidades de diferentes corrientes de carga.

Capacidad de corte en cortocircuito: El disyuntor miniatura de cobre de 3 polos modelo T8-3P Pugao admite una capacidad de interrupción en cortocircuito de hasta 6 kA. Tiene una fuerte capacidad de interrupción de cortocircuito, que puede cortar rápidamente la corriente en caso de fallas de cortocircuito y protege eficazmente la seguridad de los equipos eléctricos y de todo el sistema eléctrico.

Nuestros estándares de fabricación

Como fabricante directo, PUGAO (Plannter Electric) se compromete a utilizar componentes de cobre de alta calidad en todos nuestros disyuntores tripolares de alta especificación. Puede realizar compras al por mayor con total confianza o contactarnos directamente para organizar personalizaciones específicas adaptadas a los requisitos de su proyecto.

Tecnología de soldadura por puntos totalmente automatizada: Empleamos equipos totalmente automatizados para ejecutar soldaduras de alta precisión de contactos de cobre a las barras colectoras, asegurando que la resistencia eléctrica en los puntos de conexión sea prácticamente nula.

Cobre electrolítico de grado T2: Seleccionamos exclusivamente cobre electrolítico de alta pureza, rechazando estrictamente el uso de cualquier cobre reciclado o impuro, garantizando así, desde la fuente, que nuestros productos alcancen un verdadero poder de corte de 6kA.

Contactos plateados gruesos: En las superficies de contacto de nuestros componentes portadores de corriente de cobre, incorporamos contactos adicionales de aleación a base de plata para evitar la erosión del arco: la quema del material de cobre causada por los arcos eléctricos generados durante la interrupción del circuito.

¿Dónde es adecuado utilizar un disyuntor en miniatura de cobre de 3 polos?
