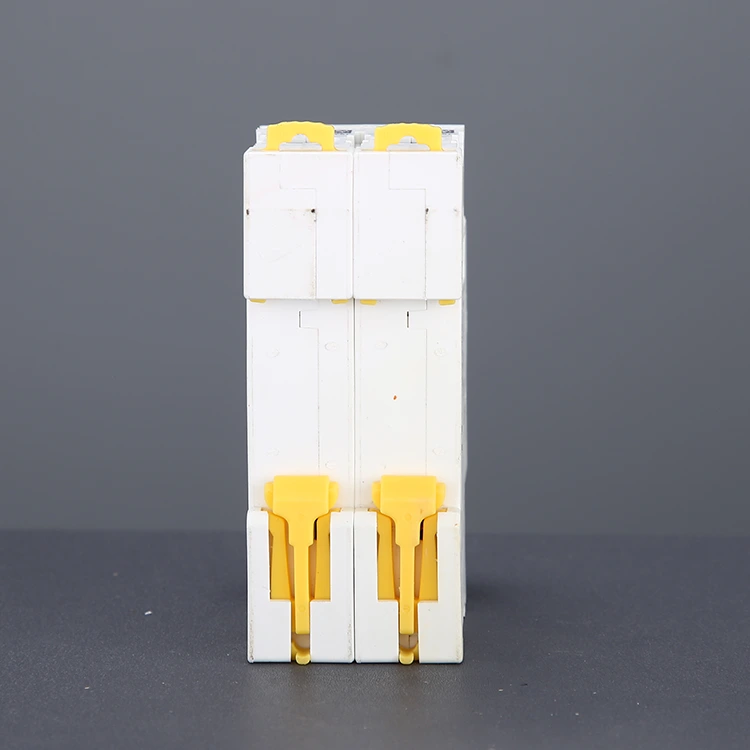

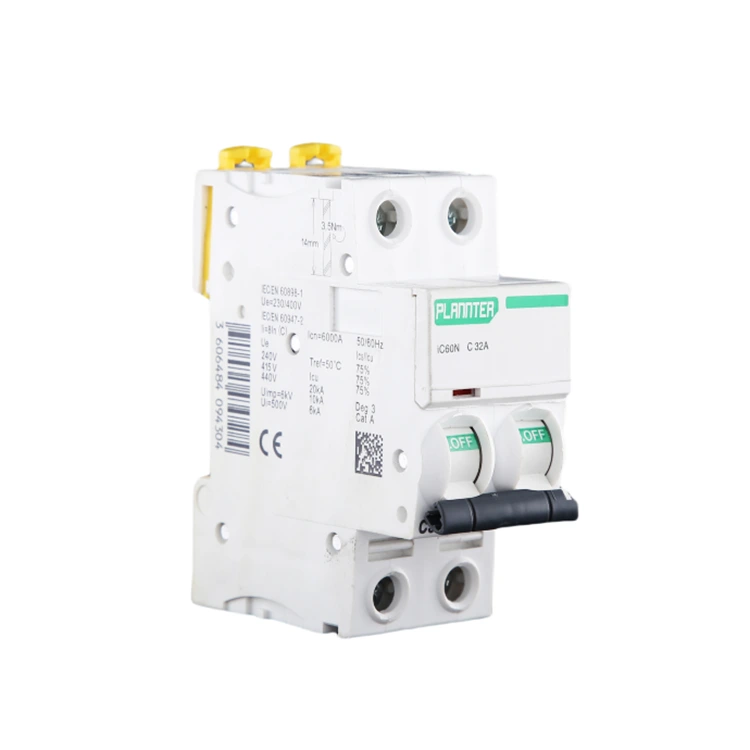

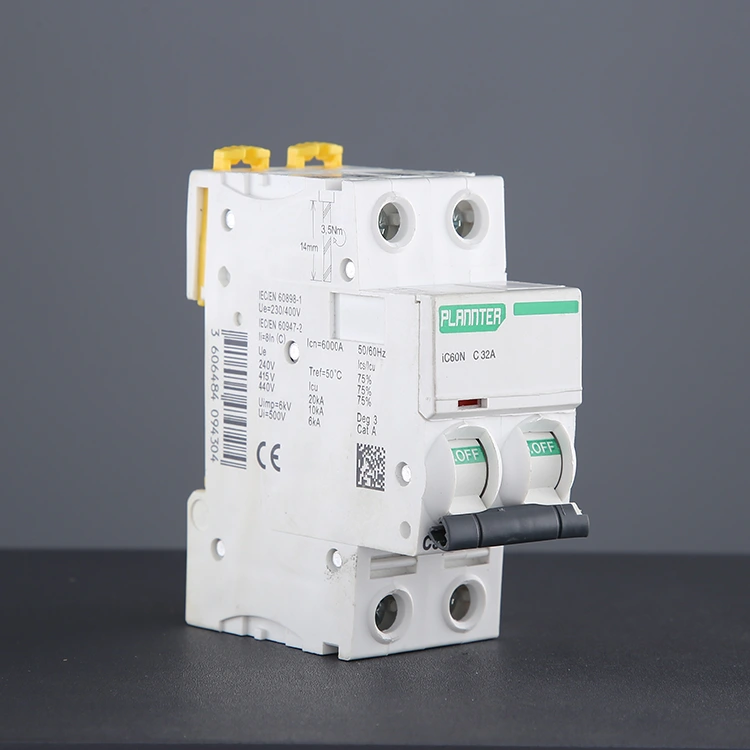

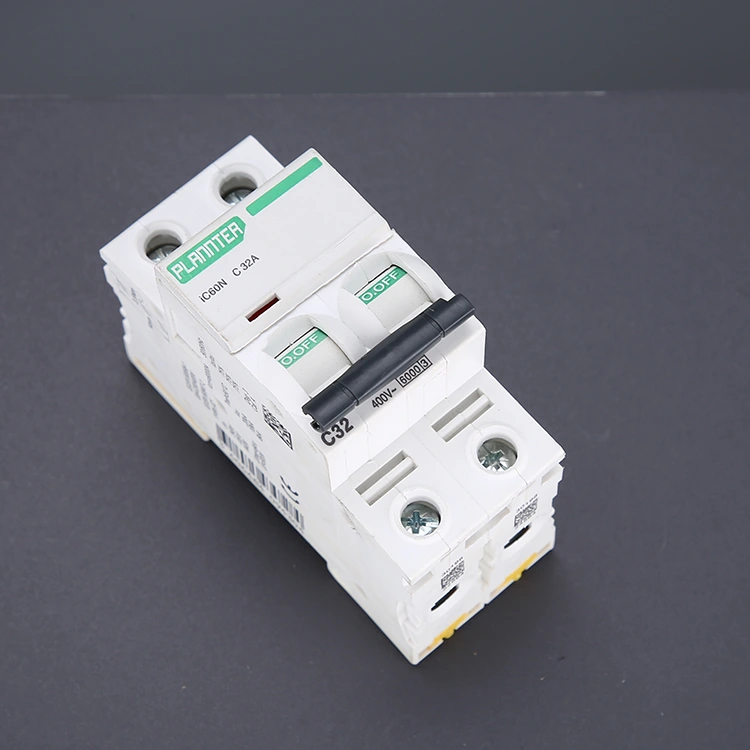

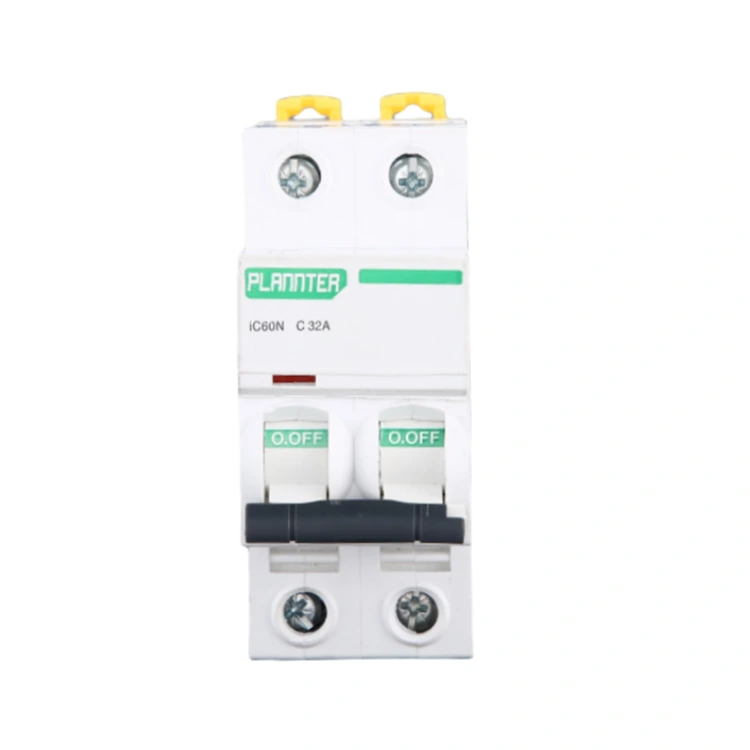

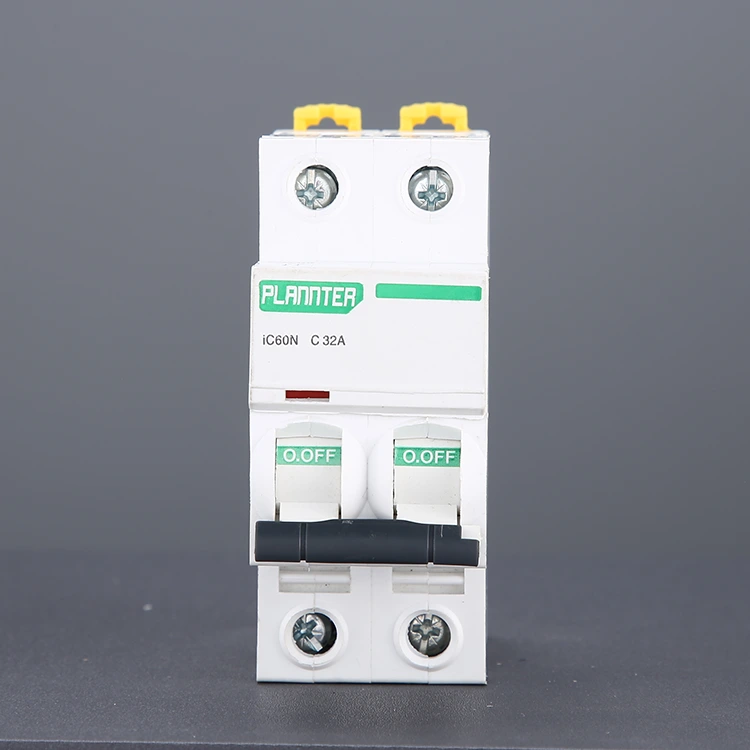

Disyuntor en miniatura de montaje en carril DIN

A diferencia del disyuntor unipolar (1P) que solo desconecta el cable de incendio, el disyuntor en miniatura de montaje en riel DIN de 2 polos desconectará sincrónicamente el cable de incendio y el cable cero al dispararse, evitando el riesgo de descarga eléctrica debido a la electrificación del cable cero, que es un factor de seguridad más alto. Por lo tanto, es especialmente adecuado para aplicaciones que requieren una protección completa contra cortes de energía, como acondicionadores de aire domésticos, calentadores de agua, interruptores principales de distribución, equipos eléctricos pequeños, etc.

¿Por qué el diseño de riel DIN es el estándar de la industria?

1. Modularidad y flexibilidad

Al igual que construir con bloques, puede montar varios disyuntores, dispositivos de corriente residual, contactores o relés uno al lado del otro en el riel.

Si un circuito requiere una rama adicional, simplemente necesita insertar un nuevo disyuntor en un espacio disponible en el riel, sin tener que reemplazar todo el tablero de distribución.

2. Eficiencia de instalación excepcional

Para los electricistas, instalar un disyuntor en miniatura montado en riel DIN lleva apenas unos segundos. En comparación con los métodos tradicionales de fijación con tornillos, el tiempo de instalación se reduce en más del 80%.

3. Estandarización e intercambiabilidad

Al cumplir con el estándar IEC 60898, los disyuntores PUGAO son dimensionalmente totalmente compatibles con marcas como ABB, Schneider Electric y Siemens. Si necesita reemplazar equipos existentes, nuestros productos sirven como reemplazos directos.

4. Disipación de calor y mantenimiento

El montaje en riel suspende los disyuntores, creando un espacio de circulación de aire detrás de ellos que facilita una disipación efectiva del calor.

Para el mantenimiento, simplemente es necesario retirar el dispositivo específico del riel, eliminando la necesidad de desmontar todo el gabinete.

Montaje en riel DIN versus montaje fijo: ¿Cuál es la diferencia?

Escenarios para seleccionar el montaje en riel: El montaje en riel es la opción preferida para más del 90% de las aplicaciones de disyuntores.

● Cajas o gabinetes de distribución estándar

● Situaciones que requieren instalación por lotes (proyectos de ingeniería)

● Casos en los que es posible que se requiera mantenimiento o expansión en el futuro

● Sistemas de distribución de energía residenciales, comerciales y la mayoría de los industriales.

Función

Protección contra sobrecarga: Cuando la corriente de carga excede el valor nominal durante mucho tiempo, el bimetal dentro del MCB se dobla por el calor, lo que activa el mecanismo mecánico para actuar y cortar el circuito, evitando que la línea se sobrecaliente y provoque un incendio.

Protección contra cortocircuitos: Cuando se produce un cortocircuito en la línea y la corriente aumenta instantáneamente, el percutor electromagnético genera rápidamente una fuerte fuerza magnética y empuja el mecanismo de conexión para desconectar los contactos, logrando un disparo de milisegundos.

Aislamiento completo: Durante el mantenimiento o la revisión, la operación manual del disyuntor puede desconectar simultáneamente la línea de fuego y la línea cero, asegurando que el equipo no esté electrificado y salvaguardando la seguridad de los operadores.

Monitoreo dual: Este disyuntor en miniatura de montaje en riel DIN puede monitorear el estado actual de la línea de fuego y la línea cero en tiempo real, y ejecutar la acción de protección inmediatamente una vez que haya alguna anomalía en cualquiera de las líneas.

¿Cómo instalar correctamente un disyuntor montado en riel DIN?

Incluido con la entrega del producto, PUGAO proporciona una guía completa de instalación y mantenimiento; Si tiene algún problema, no dude en ponerse en contacto con nuestro equipo de soporte técnico posventa. Como el diseño del riel DIN simplifica el proceso de instalación, también podemos ofrecer recomendaciones basadas en prácticas de instalación estándar.

Paso 1: desconecte la fuente de alimentación

Antes de realizar cualquier operación, es imperativo cortar el suministro eléctrico principal a la caja de distribución. Utilice un multímetro o un probador de voltaje para verificar los terminales entrantes; Continúe con el trabajo sólo después de confirmar que no hay voltaje presente. Recomendamos usar guantes aislantes y gafas de seguridad.

Paso 2: inspeccionar el entorno de instalación

Verifique que haya un riel DIN estándar de 35 mm instalado dentro de la caja de distribución. Asegúrese de que haya suficiente espacio para facilitar la disipación del calor y el mantenimiento futuro, y confirme que el riel esté bien sujeto y sin holguras.

Paso 3: Monte el disyuntor en el riel

Alinee el clip superior del disyuntor con el riel DIN, luego presione hacia abajo hasta que el clip inferior encaje automáticamente en su lugar. El dispositivo debe estar fijado de forma segura y sin oscilaciones.

El diseño modular permite la instalación de múltiples disyuntores uno al lado del otro.

Paso 4: conecte las líneas de alimentación y carga

La configuración de cableado estándar implica conectar la entrada de energía a los terminales superiores y la salida de carga a los terminales inferiores. Utilice cables que cumplan con la clasificación de corriente especificada (por ejemplo, para un disyuntor de 32 A, se recomienda una sección transversal de cable de ≥4 mm²). Apriete firmemente los tornillos de los terminales para evitar conexiones flojas o sobrecalentamiento.

Paso 5: verificar el estado del cableado y la instalación

Confirme que todas las conexiones de cableado estén seguras y que no haya cables desnudos expuestos. Verifique la polaridad y la secuencia de fases; esto es particularmente crítico para los sistemas trifásicos. Asegúrese de que el interruptor del disyuntor esté en la posición "OFF" (desconectado).

Paso 6: Prueba de encendido

Después de restaurar el suministro de energía principal, cambie el disyuntor a la posición "ON" para probar el funcionamiento adecuado. Verifique si hay ruidos anormales, signos de sobrecalentamiento o disparos inesperados.
