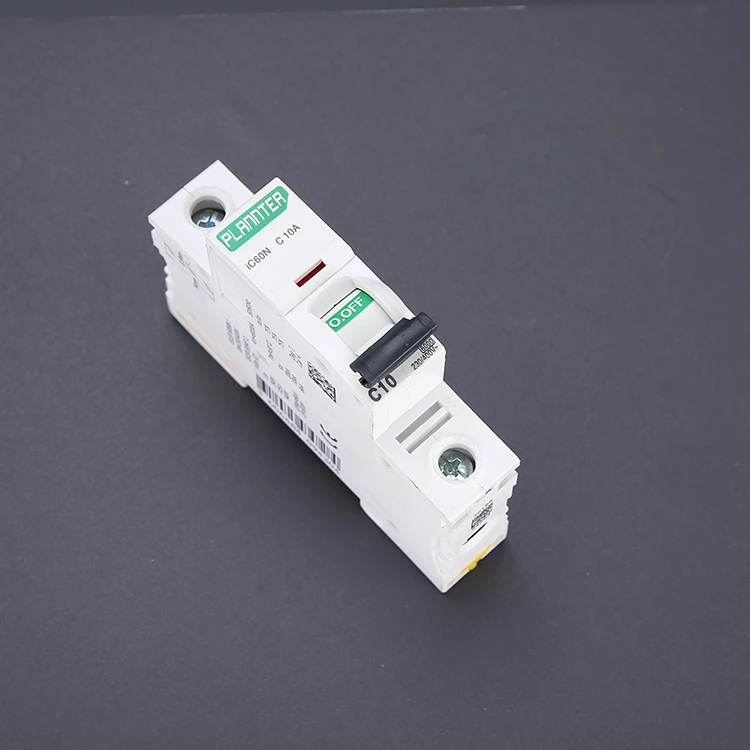

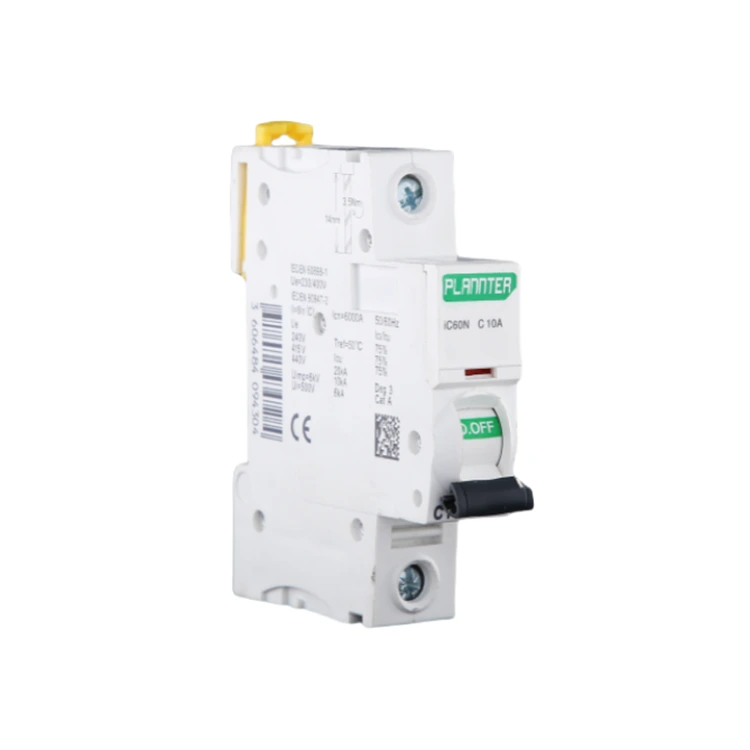

Disyuntor miniatura de alta corriente CA

El tipo más común de disyuntor doméstico es el disyuntor miniatura unipolar de alta corriente de CA, que consta de un solo cable de fuego y un solo cable cero, y se monta en el panel eléctrico de la casa para monitorear y controlar la corriente dentro de un solo cable. Protege el cable único de sobrecargas y cortocircuitos. En caso de una condición de sobrecarga o cortocircuito, el disyuntor se disparará y cortará automáticamente el suministro de energía. Puede proteger equipos eléctricos de incendios eléctricos.

Nuestra tecnología

El manejo de altas corrientes impone inmensas exigencias a la estructura mecánica y los materiales de un producto. Basándose en más de una década de experiencia en fabricación, PUGAO ha implementado optimizaciones y actualizaciones técnicas para garantizar que nuestros disyuntores miniatura de CA de alta corriente estén perfectamente diseñados para satisfacer las demandas de las aplicaciones del mundo real.

1. Componentes internos espesados ​​totalmente de cobre

Cuanto mayor es la corriente, más sustancial es el calor generado por la resistencia interna. Todos nuestros puentes y bobinas conductores internos están fabricados con cobre electrolítico de alta pureza, con un espesor aumentado en un 30% en comparación con los modelos estándar, manteniendo así el aumento de temperatura dentro de límites seguros.

2. Alta capacidad de rotura como estándar

Los circuitos de alta corriente suelen estar situados en el extremo frontal de un sistema eléctrico. En caso de cortocircuito, la posible corriente de fallo puede ser extremadamente alta. La serie de alta corriente de PUGAO viene de serie con una capacidad de corte de 10 kA, lo que garantiza que la carcasa permanezca intacta (sin romperse) durante eventos de falla grave, salvaguardando así el panel de distribución.

3. Contactos grandes de aleación de plata

Para evitar la soldadura por contacto bajo cargas pesadas, utilizamos contactos de aleación a base de plata con una superficie significativamente mayor. Este material no solo cuenta con una excelente conductividad eléctrica, sino que también mantiene una resistencia de contacto constantemente baja, incluso durante operaciones de conmutación frecuentes que involucran altas corrientes.

Escenarios de aplicaciones principales

Para cualquier aplicación que requiera alta capacidad de potencia, particularmente cuando minimizar el espacio dentro de los gabinetes de distribución es una prioridad, recomendamos encarecidamente seleccionar nuestros disyuntores miniatura de CA de alta corriente. Esto se aplica especialmente a los siguientes escenarios:

Protección de línea entrante principal: El interruptor de alimentación principal para grandes villas, tiendas minoristas y restaurantes. Dado que el consumo de corriente combinado de todos los electrodomésticos puede exceder los 63 A, se requiere un disyuntor principal de 80 A o 100 A.

Equipos de energía industriales: Motores de alta potencia, compresores de aire y máquinas de moldeo por inyección. Estos dispositivos presentan altas corrientes de irrupción en el arranque y altas corrientes de operación durante el funcionamiento, lo que generalmente requiere un disyuntor de alta corriente con una curva de disparo tipo D.

Estaciones de carga de vehículos de nueva energía: Pilas de carga de CC y CA de alta potencia, donde la corriente de salida oscila frecuentemente entre 80A y 125A.

Centros de datos: Protección para unidades de distribución en fila (RDU) de gabinetes de servidores, que requieren capacidades de instalación de alta densidad combinadas con la capacidad de manejar altas corrientes.

Sistemas fotovoltaicos y de almacenamiento de energía: Protección para la caja combinadora en la etapa de salida de los inversores de potencia.

Diferencia entre el disyuntor de CA de 2 polos y el disyuntor de 1 polo

Preguntas frecuentes

1. ¿Aceptan servicio personalizado?

Brindamos servicio OEM/ODM y podemos imprimir el logotipo de su marca en el disyuntor miniatura de alta corriente de CA. También podemos proporcionar soluciones satisfactorias de acuerdo con sus dibujos y requisitos de parámetros.

2. ¿Cuáles son sus condiciones de pago?

30% prepago mediante transferencia bancaria, 70% pagado antes del envío. También se aceptan Western Union y Carta de crédito.

3. ¿Por qué el ancho de un disyuntor de alta corriente parece ser el mismo que el de uno estándar?

Precisamente ahí reside su ingenio. Mantiene el ancho modular estándar de 18 mm, lo que permite montarlo sin problemas en un riel DIN estándar. Sin embargo, su interior presenta materiales aislantes de mayor especificación y un diseño de canal de disipación de calor especializado para gestionar eficazmente el calor generado por cargas de alta potencia.

4. ¿Existen requisitos especiales al instalar un disyuntor de alta corriente?

El par es el factor clave. Para corrientes de alrededor de 100 A, incluso los tornillos de los terminales ligeramente flojos pueden generar suficiente calor para derretir la carcasa de plástico en muy poco tiempo. PUGAO recomienda utilizar una llave dinamométrica profesional y comprobar periódicamente el apriete de las conexiones del cableado.
