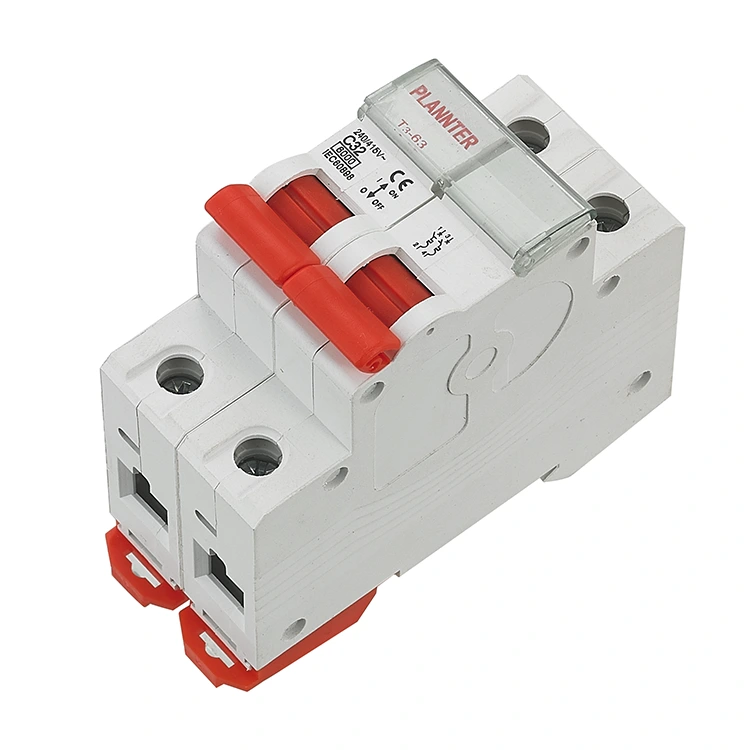

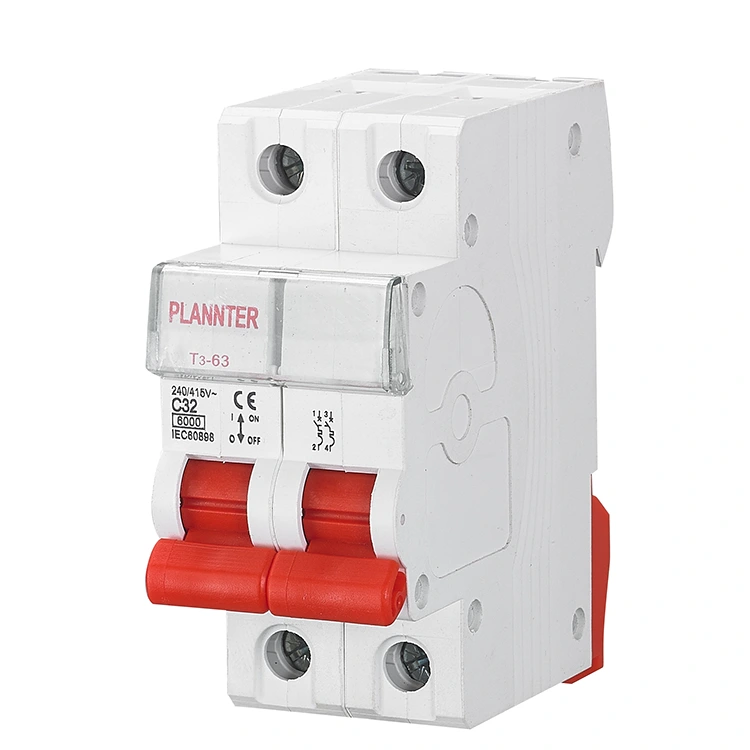

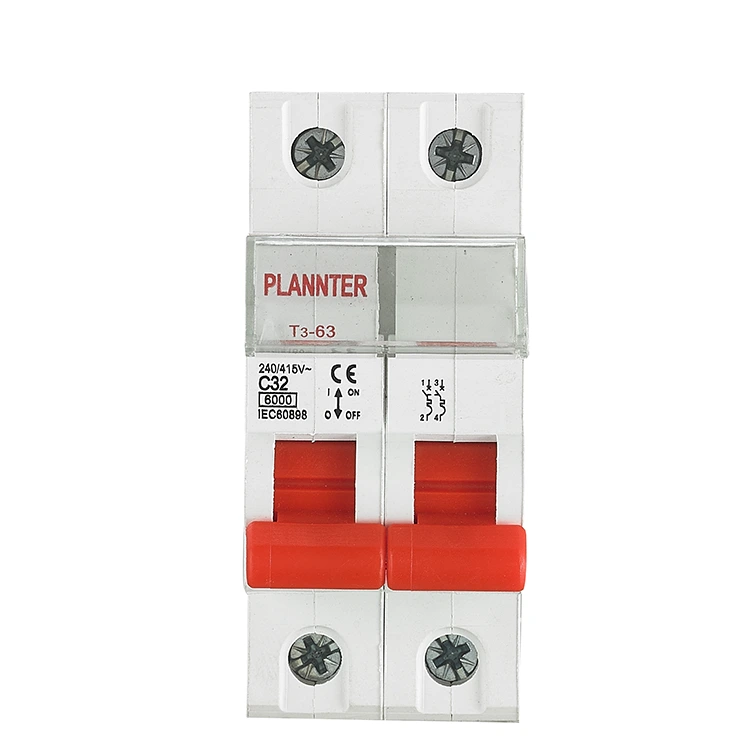

Disyuntor miniatura MCB de cobre

El disyuntor miniatura MCB de cobre es un disyuntor miniatura (MCB) de CC de bajo voltaje que protege los circuitos contra cortocircuitos y corrientes de sobrecarga. Tiene corriente nominal 2P, 32A y curva de liberación tipo C. La capacidad nominal de corte en cortocircuito es de hasta 6 kA y tiene una vida mecánica de hasta 10.000 ciclos. Se puede montar en carril DIN. Adecuado para circuitos de CC como control y automatización industrial, transporte, energías renovables, etc.

¿Qué componentes de un disyuntor en miniatura de cobre (MCB) utilizan cobre?

Al diseñar y fabricar MCB de cobre, PUGAO emplea materiales de cobre de alta calidad en tres áreas críticas:

1. Contactos:

Este es el componente más crítico; Utiliza óxido de plata y estaño, aleaciones de óxido de plata y cadmio o materiales compuestos de cobre a base de plata.

Función: Al interrumpir corrientes elevadas, los contactos generan un arco eléctrico. Las aleaciones de cobre/plata poseen una alta resistencia al calor y a la ablación, lo que garantiza que los contactos no se suelden entre sí después de repetidos disparos.

2. Unidad de disparo magnético:

La bobina electromagnética ubicada dentro del MCB, que cumple la función de protección contra cortocircuitos, está enrollada con alambre de cobre esmaltado.

Función: El alambre de cobre presenta baja resistencia eléctrica y genera un calor mínimo; además, permite generar un campo magnético más preciso, asegurando así una atracción magnética instantánea y un disparo en caso de cortocircuito.

3. Terminales y Barras:

Los componentes metálicos ubicados en los puertos de entrada y salida de energía del producto están fabricados con cobre rojo (cobre puro) o latón. Función: Esto garantiza una resistencia de contacto extremadamente baja una vez conectado el cableado, evitando que los componentes se sobrecalienten y derritan la carcasa, un riesgo asociado con el flujo prolongado de altas corrientes.

Cobre versus hierro/aluminio: importancia para los MCB

Función

1. Protección de circuitos, evitando riesgos de seguridad

Durante el funcionamiento del circuito de CA, si la corriente se sobrecarga debido a una falla del equipo, envejecimiento de la línea, carga elevada o un cortocircuito genera una corriente alta instantánea, puede provocar que el equipo se queme, se incendie el circuito y otras consecuencias graves. Este disyuntor miniatura MCB de cobre puede monitorear el cambio actual en tiempo real, y cuando la corriente cambia, PUGAO puede monitorear el cambio actual en tiempo real. cuando la corriente excede el valor nominal, el mecanismo de desconexión interno actuará rápidamente y cortará el cable de fuego y el cable cero al mismo tiempo, cortando completamente el suministro de energía, minimizando el riesgo de seguridad.

2. Aislar completamente la fuente de alimentación y mejorar la seguridad de la operación.

En el mantenimiento de circuitos, reemplazo de equipos o mantenimiento diario, es necesario asegurarse de que el circuito esté completamente aislado de la fuente de alimentación para evitar accidentes por descargas eléctricas. El disyuntor en miniatura MCB de cobre PUGAO está diseñado para evitar el funcionamiento accidental y está equipado con un indicador claro de estado de encendido y apagado, que permite al operador determinar intuitivamente si el circuito está abierto o no, mejorando así aún más el factor de seguridad de la operación.

3. Adaptable a cargas monofásicas de alta potencia, fuente de alimentación estable

Por ejemplo, los electrodomésticos de alta potencia (acondicionadores de aire, calentadores de agua eléctricos), sistemas de iluminación comercial, equipos industriales monofásicos, etc. requieren dispositivos de protección de circuitos confiables para garantizar un funcionamiento estable. Tiene una amplia gama de corrientes nominales para aplicaciones que van desde 6A hasta 63A. El disyuntor en miniatura MCB de cobre está disponible en una amplia gama de corrientes nominales de 6 A a 63 A. Tiene una amplia gama de corrientes nominales de 6A a 63A, que se pueden seleccionar de manera flexible según la demanda de carga, no solo para satisfacer la demanda actual de equipos de alta potencia, sino también para cortar el circuito a tiempo cuando hay una anomalía, para garantizar el funcionamiento estable del equipo y para minimizar la interrupción de la producción o la vida útil debido a una falla del circuito.

¿Cómo identificar un disyuntor en miniatura (MCB) de cobre genuino?

Como marca respaldada por más de una década de experiencia en fabricación, la serie MCB totalmente de cobre de PUGAO ofrece más que solo garantías verbales con respecto a los materiales; Brindamos orientación experta durante el proceso de selección de productos y proporcionamos certificados de prueba completos junto con nuestros productos. Puede verificar si un MCB cumple con las especificaciones "totalmente de cobre" requeridas examinando las siguientes características clave:

Capacidad de ruptura: Los disyuntores capaces de alcanzar una capacidad de corte de 6 kA o 10 kA deben utilizar componentes internos de cobre de alta calidad para soportar la inmensa energía generada durante un cortocircuito.

Peso del producto: Para unidades de las mismas especificaciones, los disyuntores con componentes internos totalmente de cobre se sentirán notablemente más pesados ​​al tacto.

Estándares de aumento de temperatura: El cumplimiento de la norma IEC 60898-1, que impone límites estrictos sobre el aumento de temperatura, exige el uso exclusivo de componentes internos totalmente de cobre.

Preguntas frecuentes

P: ¿Por qué los MCB de cobre son más caros que los MCB estándar?

R: El precio del cobre es más de tres veces mayor que el del aluminio y más de cinco veces mayor que el del hierro. La prima que usted paga cubre la seguridad de que el interruptor no dejará de dispararse durante los momentos críticos, así como el margen de seguridad adicional requerido para prevenir incendios.

P: ¿Todos los disyuntores PUGAO están hechos de cobre?

R: Sí. Para toda nuestra línea de productos, PUGAO utiliza cobre o aleaciones de cobre para todos los componentes conductores centrales, lo que garantiza el pleno cumplimiento de la norma internacional IEC 60898.

P: ¿Los MCB de cobre son adecuados para uso doméstico?

R: Absolutamente. Aunque las corrientes eléctricas domésticas no suelen ser muy elevadas, el cableado suele estar oculto dentro de las paredes; Si un disyuntor se sobrecalienta o un cortocircuito provoca un incendio, las consecuencias podrían ser catastróficas. El uso de MCB de cobre representa el mayor nivel de responsabilidad que puede asumir por la seguridad de su familia.
