Disyuntores para protección contra cortocircuitos

Un disyuntor para protección contra cortocircuitos es un aparato de distribución de energía de bajo voltaje. Está equipado con un dispositivo de extinción de arco que protege eficazmente el circuito. En entornos domésticos e industriales, los disyuntores desempeñan un papel similar a la combinación de componentes eléctricos como interruptores de cuchilla, fusibles y relés térmicos para garantizar el funcionamiento seguro de los circuitos.

Principio de funcionamiento

Internamente, el disyuntor presenta dos mecanismos de protección principales: una tira bimetálica diseñada para abordar sobrecargas graduales y una bobina electromagnética dedicada a manejar cortocircuitos. Para asegurar la desconexión automática del circuito en cuestión de milisegundos, el dispositivo ejecuta la siguiente secuencia operativa cuando se activa:

Detección instantánea: Cuando ocurre un cortocircuito, una oleada masiva de corriente fluye a través de la bobina ubicada dentro del disyuntor.

Generación de fuerza magnética: De acuerdo con los principios de la inducción electromagnética, esta corriente excepcionalmente alta genera instantáneamente un campo magnético inmensamente poderoso.

Impacto mecánico: La fuerza generada por este campo magnético actúa como un martillo pesado, generando un impacto instantáneo en el mecanismo de disparo.

Desconexión Rápida: Los contactos eléctricos se abren a la fuerza en milisegundos, interrumpiendo abruptamente el flujo de corriente y evitando así que el cableado se derrita debido al calor extremo o se incendie.

Tipos de polos de disyuntor

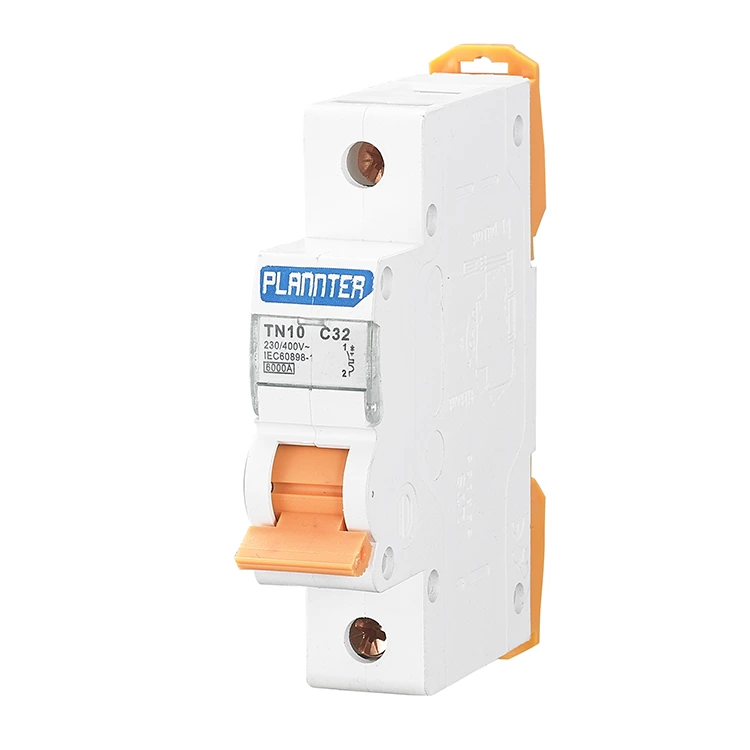

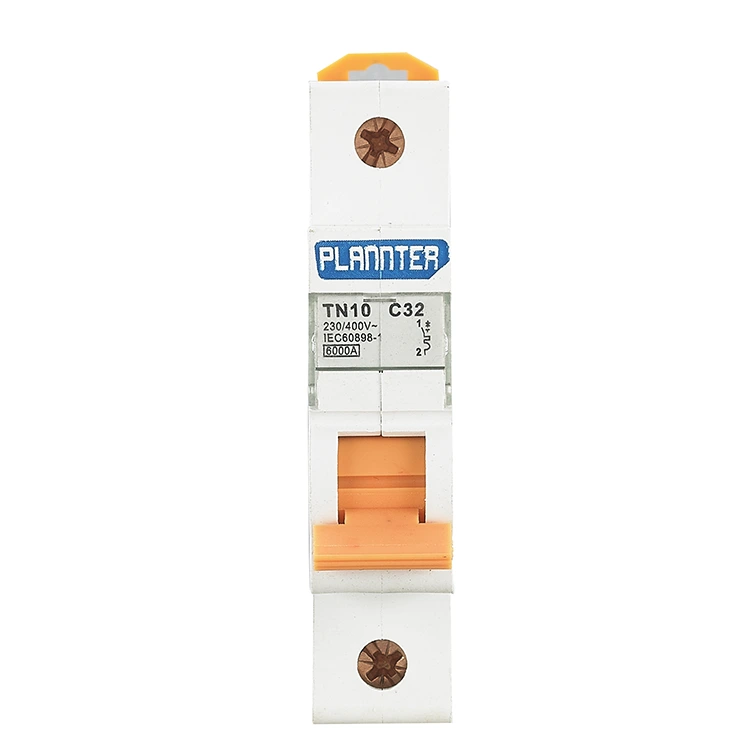

1. Disyuntores unipolares: Los disyuntores para protección contra cortocircuitos tienen un solo contacto de conmutación y se utilizan principalmente para circuitos monofásicos, como circuitos de iluminación o enchufes en el hogar.

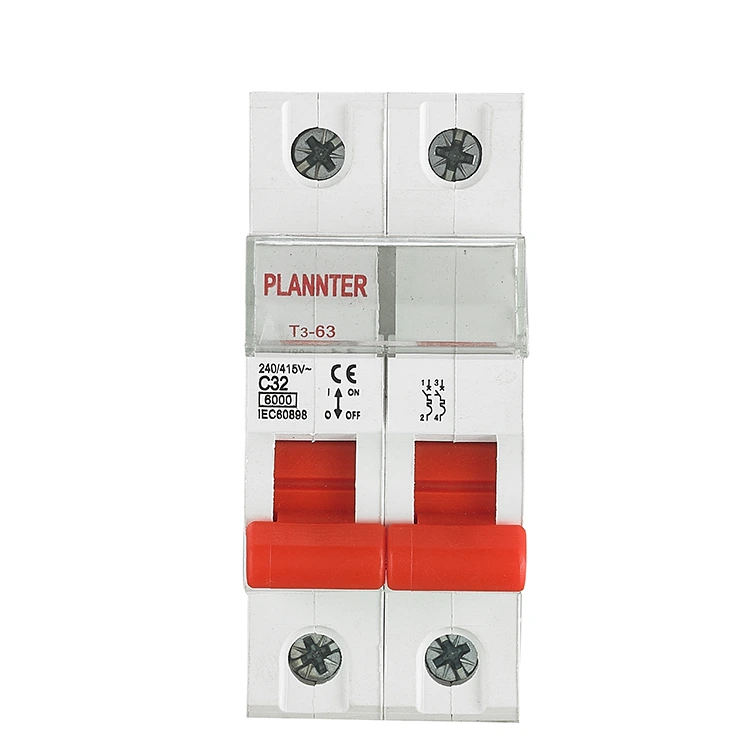

2. Disyuntores bipolares: Los disyuntores bipolares tienen dos contactos de conmutación para controlar los cables de fase y neutro. Los disyuntores bipolares se utilizan generalmente en escenarios en los que es necesario controlar los cables de fase y neutro al mismo tiempo, como controles de motores o sistemas de alimentación bifásicos.

3. Disyuntores tripolares: Los disyuntores tripolares tienen tres contactos de conmutación que controlan tres cables de fase separados, como equipos comerciales e industriales, que requieren control simultáneo de tres líneas eléctricas separadas para garantizar una distribución de carga segura y equilibrada.

Ventajas

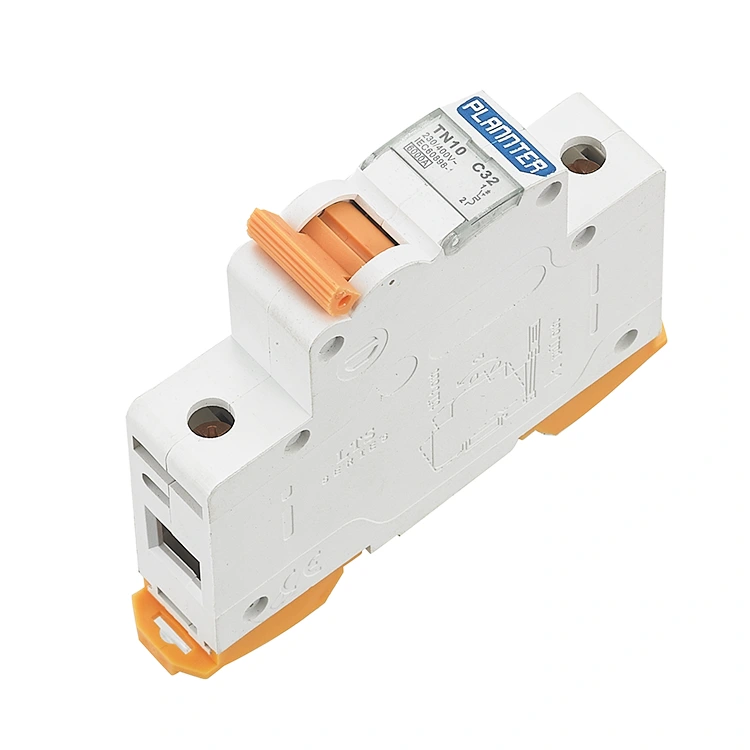

1. Estos disyuntores para protección contra cortocircuitos adoptan el método de montaje en riel DIN estándar de 35 mm y adoptan un mecanismo de doble liberación magnético-térmico de alta precisión para hacer frente a la corriente de irrupción instantánea;

2. Diseño mejorado del sistema de aislamiento para prevenir el envejecimiento del aislamiento causado por el estrés térmico a largo plazo;

3. Tensión nominal de aislamiento de hasta 400 V CA, con protección contra sobretensión, adecuada para generación de energía fotovoltaica y redes complejas de distribución de energía;

4. Opciones de corriente nominal de 6A a 63A, diseño compacto y modular, para satisfacer la iluminación residencial, enchufes, motores, sistemas fotovoltaicos y otros escenarios diferentes de demanda de carga.

5. El producto admite el servicio OEM/ODM, que satisface la demanda de distribución en el extranjero y personalización de marca. La fábrica de PUGAO (Plannter Electric) ha pasado la certificación del sistema de calidad internacional ISO9001.

Escenarios de aplicación

Los disyuntores para protección contra cortocircuitos de PUGAO se utilizan en sistemas de energía residenciales, comerciales e industriales, brindando protección confiable para una amplia variedad de entornos.

1. Sistemas de distribución de energía residencial

Utilizado en circuitos de iluminación, tomas de corriente y electrodomésticos; En caso de un cortocircuito causado por el envejecimiento del cableado o el mal funcionamiento del aparato, cortan rápidamente el suministro de energía para evitar que el cable se queme o se produzca un incendio.

2. Sistemas de energía para edificios comerciales

Nuestros disyuntores son adecuados para sistemas de distribución de energía en lugares comerciales como centros comerciales, edificios de oficinas y hoteles. Aplicados tanto a los circuitos principales como a los derivados, evitan que los cortocircuitos causen cortes de energía generalizados o daños al equipo.

3. Equipos industriales y líneas de producción

Implementado en varios tipos de maquinaria industrial, motores eléctricos y líneas de producción automatizadas; cortan rápidamente la energía en caso de falla del equipo o anomalías en el cableado, evitando así daños en el equipo e interrupciones de la producción, al tiempo que reducen los costos de mantenimiento y los riesgos de tiempo de inactividad.

4. Gabinetes de distribución de energía y sistemas de control

Se pueden instalar dentro de gabinetes de distribución de energía y paneles de control para servir como componentes protectores centrales, proporcionando protección centralizada contra cortocircuitos para múltiples circuitos. Estos se utilizan comúnmente en proyectos de ingeniería y conjuntos de equipos eléctricos integrados.

5. Entornos de alta corriente de cortocircuito

Para circuitos ubicados cerca de transformadores o fuentes de suministro de energía, o en otras áreas caracterizadas por altos niveles de corriente de cortocircuito, donde se requieren disyuntores con alta capacidad de corte, este producto es una opción ideal.

Preguntas frecuentes

P: ¿La protección contra cortocircuitos y la protección contra sobrecargas son lo mismo?

R: No. Aunque normalmente están integrados en el mismo disyuntor, funcionan según principios diferentes. La protección contra sobrecarga protege contra cargas excesivas prolongadas, basándose en la acumulación de calor; La protección contra cortocircuitos protege contra corrientes instantáneas de alta magnitud, basándose en fuerzas de atracción magnética.

P: ¿Por qué algunos disyuntores tienen una clasificación de 6 kA, mientras que otros tienen una clasificación de 15 kA?

R: Esto indica la capacidad de ruptura. Una clasificación de 6 kA significa que la corriente máxima de cortocircuito que puede interrumpir de forma segura es de 6000 amperios. Si la corriente de cortocircuito real excede este valor, el disyuntor puede explotar. Las ubicaciones con mayores capacidades de transformadores requieren disyuntores con mayores capacidades de corte; Antes de la selección, permita que PUGAO le brinde recomendaciones profesionales o una solución de diseño personalizada.

P: ¿Puedo limpiar el disyuntor? ¿Cómo debo proceder?

R: Sí, pero debes asegurarte previamente de que la fuente de alimentación esté completamente desconectada.

Utilice un paño seco para limpiar el polvo de la carcasa, teniendo cuidado de evitar que entren partículas de polvo en la cámara de extinción de arco.

Estrictamente prohibido: No utilice disolventes químicos ni agua para limpiar la carcasa de plástico, ya que esto puede comprometer el rendimiento de los materiales retardantes de llama o provocar cortocircuitos internos.
