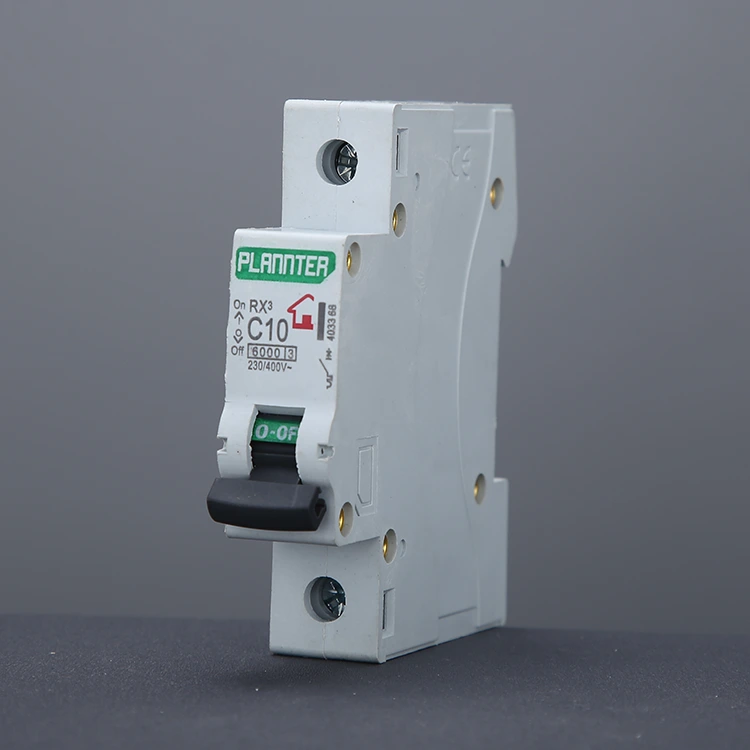

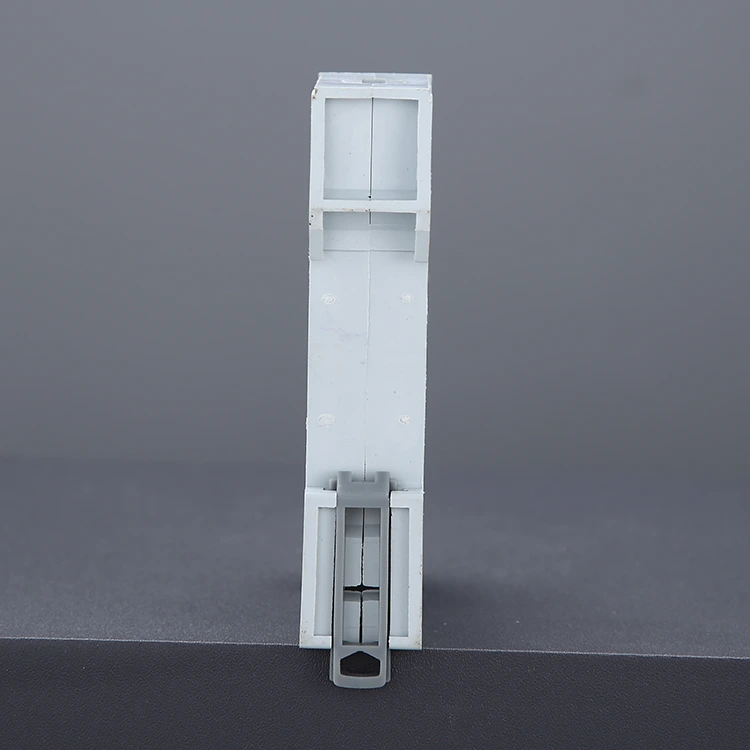

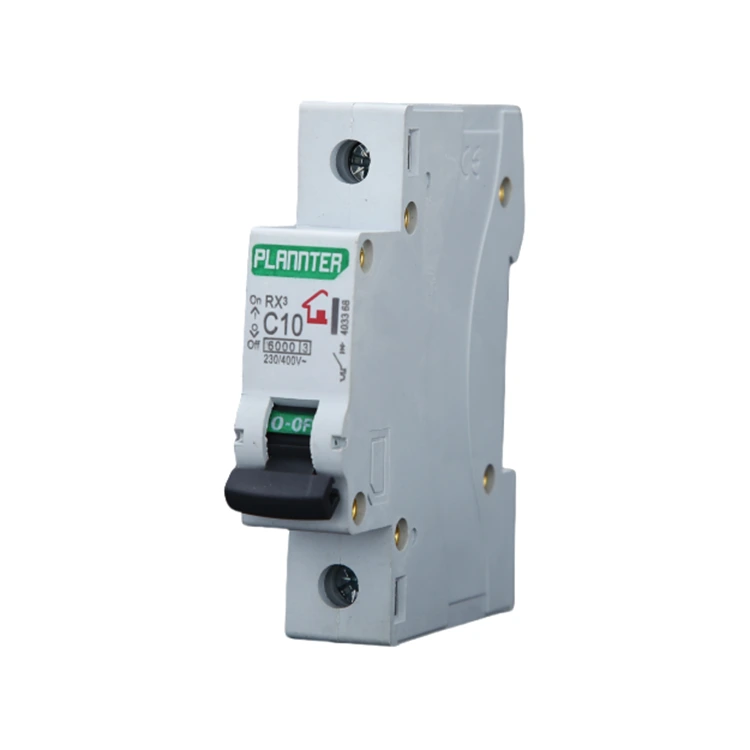

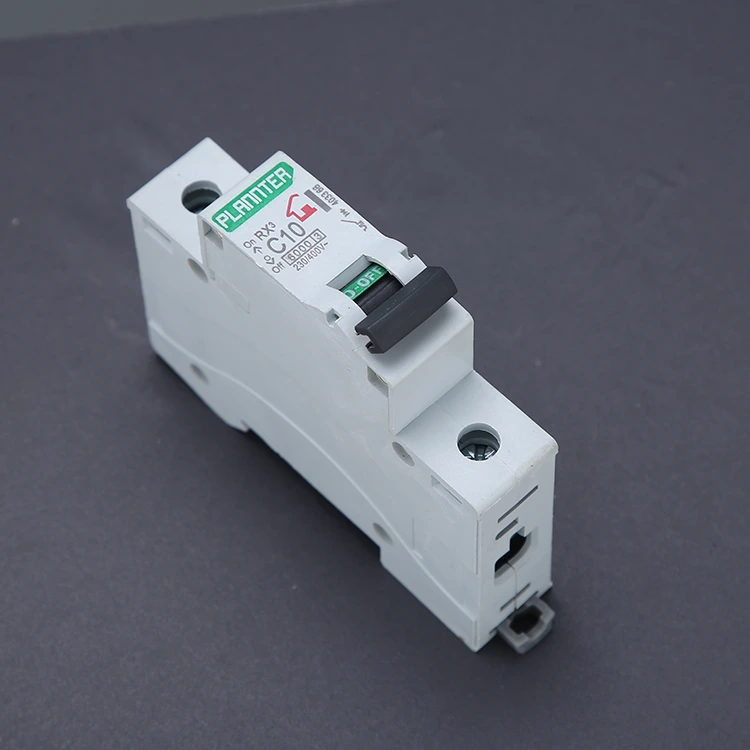

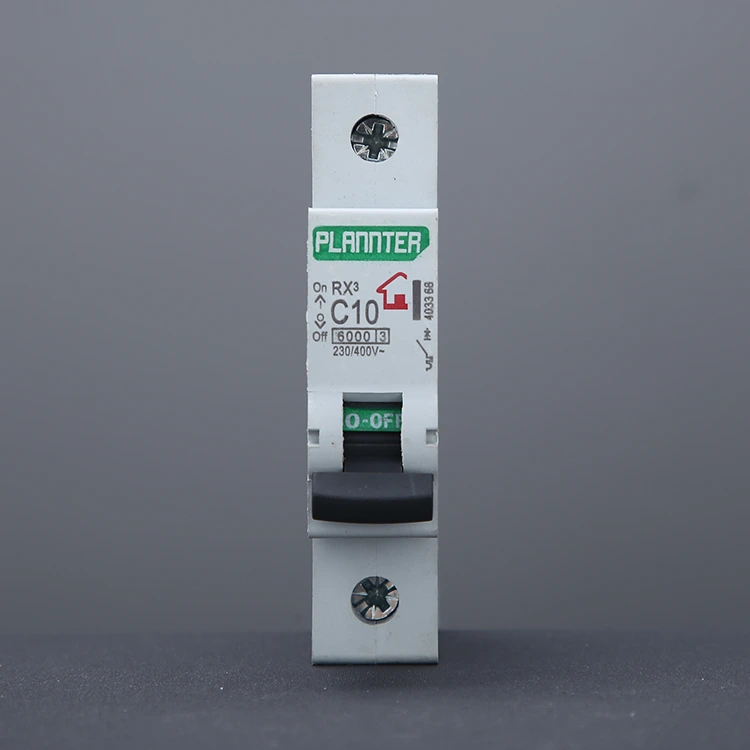

Disyuntor de interruptor de aire

PUGAO (Plannter Electric) es un fabricante y proveedor profesional en China. El volumen de nuestro disyuntor con interruptor de aire (MCB) es solo 1/3 del de los productos tradicionales (ancho estándar 1P de 18 mm), admite montaje en riel, el tiempo de reemplazo se puede controlar en 2 minutos y la carcasa transparente es conveniente para la resolución de problemas. Rendimiento de seguridad, con doble protección de liberación térmica por sobrecarga y liberación magnética de cortocircuito, la tecnología de extinción de arco puede soportar un voltaje de recuperación de 400 V, tiempo de extinción de arco <0,1 segundos.

Amplia adaptabilidad, el disyuntor de interruptor de aire es adecuado para ambientes de -5°C a 40°C. Las ventajas económicas quedan demostradas por una vida útil de 10.000 operaciones a un coste un 40% menor que los sistemas de fusibles. Las aplicaciones incluyen protección de circuitos domésticos e industriales, donde la selección debe centrarse en las clasificaciones actuales (6A-125A), capacidad de corte (6kA para uso doméstico, ≥10kA para uso industrial).

¿Qué es un disyuntor de interruptor de aire?

Un disyuntor de interruptor de aire es un dispositivo de protección de circuito que utiliza aire como medio de extinción de arco. Está diseñado para interrumpir automáticamente el suministro eléctrico en caso de sobrecarga o cortocircuito, salvaguardando así la seguridad tanto del cableado como del equipo.

Cuando el interruptor interrumpe un flujo de alta corriente, se forma un intenso arco eléctrico de alta temperatura entre los contactos. Si este arco no se extingue rápidamente, puede quemar el interruptor o incluso provocar un incendio.

El interruptor de aire cuenta con una cámara interna de extinción de arco especialmente diseñada. Cuando se genera un arco, se conduce a esta cámara, donde se segmenta en numerosos arcos más pequeños y el aire circundante lo enfría rápidamente, lo que provoca la extinción del arco.

Solicitud

1. Protección de los electrodomésticos: Los disyuntores en miniatura se utilizan ampliamente en acondicionadores de aire, lavadoras y otros electrodomésticos para brindar seguridad a la electricidad doméstica. Proteger el equipo y la seguridad personal.

2. Aplicaciones industriales: Los disyuntores de interruptor de aire son muy importantes en la automatización industrial, sistemas de energía y equipos de comunicación, protección contra sobrecargas y cortocircuitos, que pueden garantizar un funcionamiento estable incluso en sistemas eléctricos complejos.

Ventaja

Buen desempeño de seguridad: PUGAO tiene su propio equipo técnico y adopta tecnología de control electrónico avanzada, que tiene una función de protección de súper seguridad y puede cortar automáticamente el suministro de energía cuando la electricidad es anormal, evitando así eficazmente incendios y otros accidentes.

Fácil instalación y mantenimiento: compacto y conveniente, ya sea que instale equipos nuevos o revise circuitos, es fácil y rápido para el mantenimiento y reemplazo diario.

Fuerte aplicabilidad: Los disyuntores Air-Switch se pueden personalizar según las necesidades de los diferentes sistemas eléctricos, incluidos los parámetros de especificación, las marcas, etc.

Recomendaciones de uso

1. Seleccione la corriente nominal correcta

La corriente nominal del disyuntor Air-Switch debe ser ≥ 1,2 a 1,5 veces la corriente de carga real. Seleccionar una clasificación demasiado baja puede provocar disparos frecuentes, mientras que seleccionar una demasiado alta compromete la sensibilidad de la protección. Proporcione los detalles específicos de su proyecto y PUGAO evaluará sus requisitos y recomendará una solución adecuada.

2. Seleccione la curva de disparo adecuada según la carga

Tipo B: Iluminación y cargas resistivas

Tipo C: equipos de uso general, tomas de corriente y motores pequeños

Tipo D: Equipos con altas corrientes de irrupción y motores grandes

Si no está seguro, priorice la selección de C-Curve, ya que ofrece la mayor versatilidad.

3. Instalación adecuada

Al instalar el ACB, éste debe montarse en un carril DIN estándar. Los terminales del cableado deben apretarse firmemente para evitar que se aflojen y se sobrecalienten posteriormente. Utilice cables que cumplan con los requisitos de calibre especificados (por ejemplo, para una clasificación de 32 A, se recomienda una sección transversal de cable de ≥ 4 mm²).

Ambiente de instalación recomendado: Instalar dentro de una caja de distribución seca y bien ventilada. Evite la exposición a altas temperaturas, humedad o ambientes corrosivos; si es necesario, instale una carcasa protectora adicional.

4. Evite el funcionamiento prolongado a plena carga

Se recomienda mantener la corriente de funcionamiento real entre el 70% y el 80% del valor nominal. El funcionamiento prolongado a plena carga puede provocar un aumento excesivo de temperatura y una vida útil más corta.

Fallos comunes y solución de problemas

Las fallas en los disyuntores de interruptor neumático generalmente se deben a una sobrecarga, un cableado deficiente o una selección inadecuada del producto. Al garantizar la selección correcta del producto, la instalación adecuada y las inspecciones periódicas, se pueden evitar eficazmente más del 90 % de los problemas potenciales.

Junto con la entrega de su producto, brindamos recomendaciones integrales sobre instalación, uso y mantenimiento; La siguiente lista de problemas comunes sirve como referencia útil.

1. Tropiezos frecuentes

Síntoma: Después de operar aparatos de alta potencia durante un período de tiempo, el disyuntor se dispara automáticamente y el interruptor se siente notablemente caliente al tacto.

Causas:

Carga excesiva: la corriente total consumida por los aparatos que operan dentro del circuito excede la capacidad de corriente nominal del disyuntor.

Alta temperatura ambiente: la mala disipación de calor dentro de la caja de distribución hace que los componentes de detección térmica internos del disyuntor se activen prematuramente.

Solución: Reducir el número de aparatos de alta potencia conectados al mismo circuito para distribuir la carga.

Si la carga es realmente necesaria y las especificaciones de cableado existentes lo permiten, actualice a un disyuntor con una clasificación de corriente más alta.

2. Disparo instantáneo

Síntoma: Inmediatamente después de cerrar el disyuntor o enchufar un electrodoméstico específico, el disyuntor se dispara instantáneamente, a menudo acompañado de un fuerte golpe o una chispa visible.

Causas:

Cortocircuito de línea: el cable vivo ha entrado en contacto directo con el cable neutro.

Aparato dañado: Se ha producido una avería eléctrica interna o un cortocircuito dentro de uno de los aparatos conectados.

Solución: No intente forzar el cierre del disyuntor repetidamente. Desenchufe todos los electrodomésticos conectados a ese circuito específico y luego intente cerrar el disyuntor nuevamente.

Si el disyuntor ya no actúa, indica que uno de los aparatos está averiado; si continúa disparándose, sugiere que el cableado incrustado en la pared está dañado, lo que requiere una inspección por parte de un electricista profesional.

3. La palanca de palanca no se reinicia

Síntoma: Después del disparo, la palanca de palanca se siente floja o flácida; cuando se empuja a la posición "ON", inmediatamente regresa a la posición "OFF".

Causas:

Fallo no borrado: todavía existe un cortocircuito o una sobrecarga grave dentro de la línea; El mecanismo de "disparo libre" del disyuntor se activa para brindar protección.

Daño al mecanismo interno: Después de un evento de cortocircuito extremo, es posible que los contactos internos se hayan soldado entre sí o que los resortes mecánicos hayan sufrido daños por fatiga.

Solución: Primero, verifique si el botón de reinicio en el Dispositivo de corriente residual (RCD) no salió.

Si no puede cerrar el disyuntor incluso después de descartar fallas externas, indica que el disyuntor en sí está dañado y debe ser reemplazado.

4. Sobrecalentamiento del terminal o decoloración de la carcasa

Síntoma: Se detecta olor a quemado o la carcasa de plástico alrededor de los terminales de cableado del disyuntor aparece amarillenta o ennegrecida.

Causas:

Conexiones sueltas: Este constituye el peligro más peligroso. No apretar correctamente los tornillos aumenta la resistencia de contacto, generando calor extremo.

Calibre de cable no coincidente: el uso de cables demasiado delgados da como resultado que el calor se transfiera directamente al disyuntor.

Solución: ¡Corte inmediatamente el suministro eléctrico! Recorte los extremos quemados de los cables, pele el aislamiento nuevamente y apriete firmemente los tornillos. Si la carcasa del disyuntor se ha deformado debido al calor, se debe reemplazar toda la unidad.

5. Zumbido distintivo durante el funcionamiento

Síntoma: Mientras está en funcionamiento, el disyuntor emite un zumbido electromagnético débil pero continuo (característico de las corrientes de CA).

Causas:

Vibración del mecanismo electromagnético: la armadura electromagnética interna está desigual o han entrado objetos extraños en el mecanismo.

Carga de alta corriente: cuando funciona cerca de su capacidad máxima, las fuerzas del campo magnético hacen que los componentes internos resuenen ligeramente.

Solución: Un zumbido muy débil suele ser normal. Sin embargo, si el sonido es fuerte o intenso, especialmente si va acompañado de sobrecalentamiento, indica que los componentes internos están envejeciendo; Se recomienda reemplazar la unidad.
