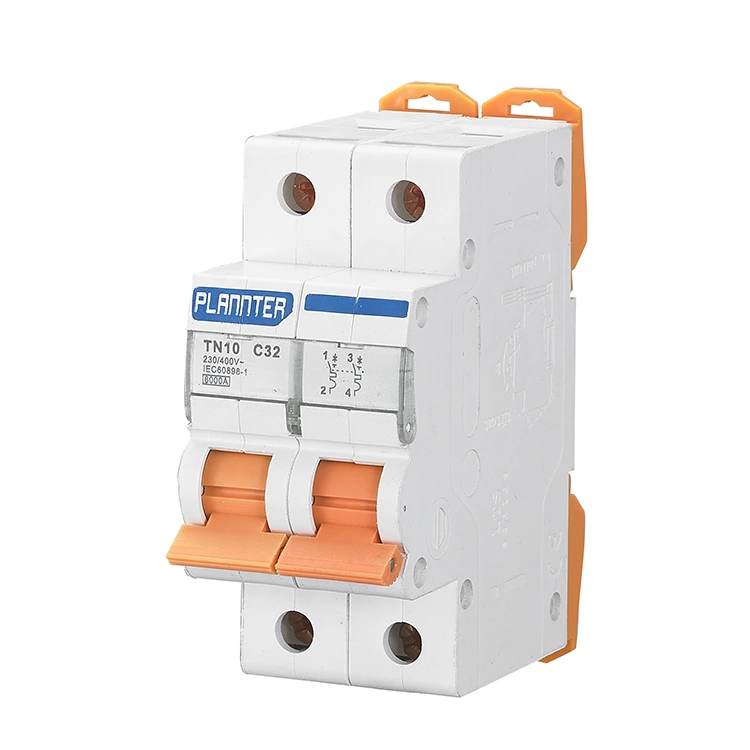

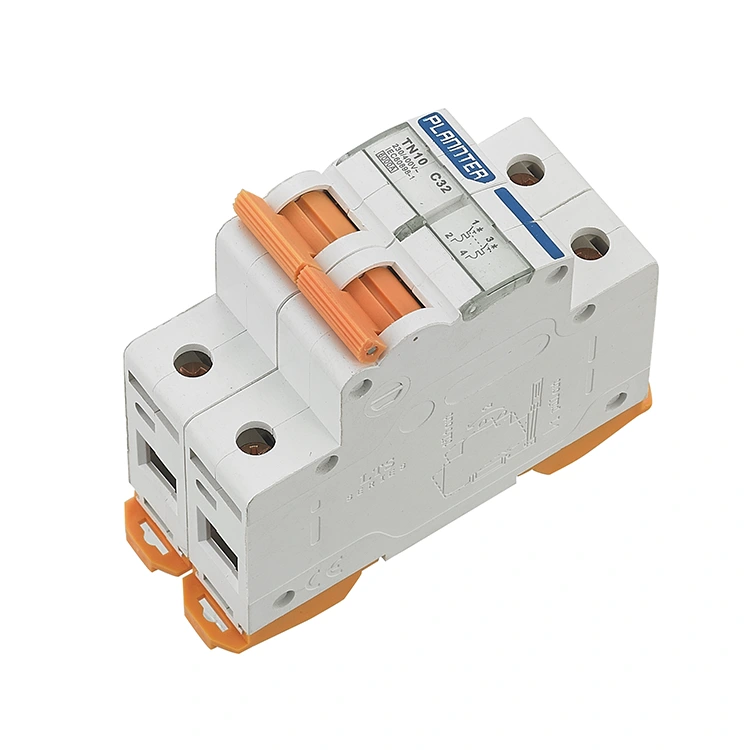

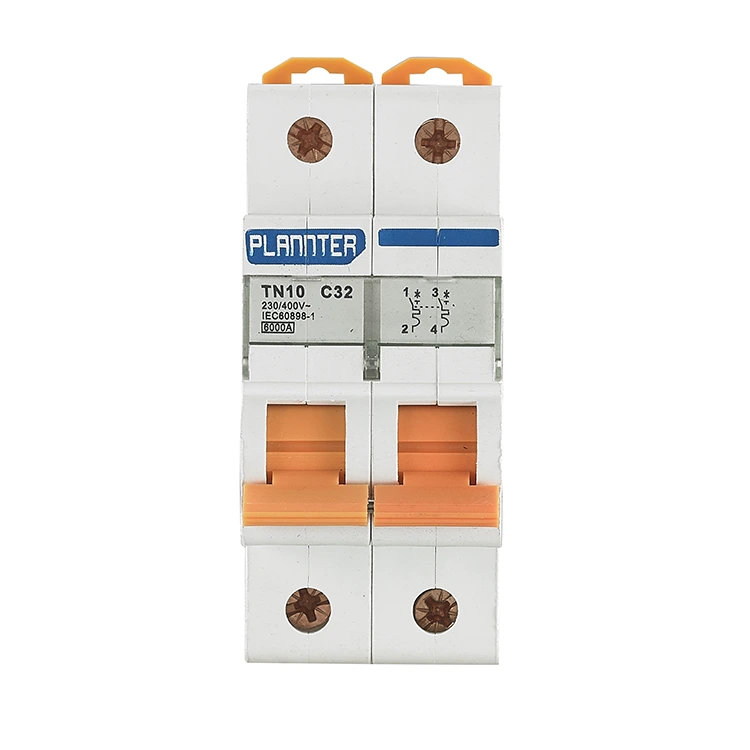

Mini disyuntor de alta capacidad de ruptura 32A

Mini Disyuntor PUGAO (Plannter Electric) 32A de Alta Capacidad de Corte es un dispositivo de protección que controla ambos polos (Fuego y Cero) al mismo tiempo. En comparación con un disyuntor unipolar que solo corta el cable de incendio, logra un aislamiento completo del circuito y proporciona un mayor nivel de seguridad. Cuando se produce una sobrecarga o un cortocircuito en el circuito, el producto responderá rápidamente para cortar la ruta actual de ambos polos de forma sincrónica, previniendo de manera efectiva los posibles riesgos de seguridad que pueden ser causados ​​por una línea cero cargada.

El rango de corriente nominal del producto es de 6A a 63A, cubriendo las necesidades de la mayoría de los escenarios de aplicación. La capacidad de interrupción es de hasta 6 kA, lo que garantiza que la corriente de falla aún pueda cortarse de manera confiable en caso de un cortocircuito severo.

¿Qué es un mini disyuntor de alta capacidad de ruptura de 32 A?

Un mini disyuntor de alta capacidad de corte de 32 A es un dispositivo de protección de bajo voltaje con una corriente nominal de 32 amperios y una alta capacidad de corte contra cortocircuitos; está diseñado principalmente para brindar protección de seguridad a circuitos eléctricos que operan en entornos caracterizados por altas corrientes de falla.

Al igual que los disyuntores estándar, sirve para proteger circuitos clasificados en 32 amperios (normalmente correspondientes a cableado de 6 mm² o 10 mm²) y es adecuado para aplicaciones como aires acondicionados, calentadores de agua o equipos industriales de pequeña escala.

El término "capacidad de corte" se refiere a la magnitud de corriente máxima que este disyuntor puede interrumpir de manera segura durante una falla de cortocircuito sin sufrir daños, específicamente, sin que los contactos se suelden, exploten o se incendien.

Los disyuntores estándar suelen tener una capacidad de corte de 4,5 kA o 6 kA, mientras que los modelos de alta capacidad de corte presentan una clasificación de 10 kA o superior.

En caso de un cortocircuito grave, la corriente instantánea puede aumentar hasta 8.000 A. Si se utilizara un disyuntor estándar de 6 kA en tal escenario, el dispositivo podría explotar; sin embargo, un disyuntor de alta capacidad de corte de 10 kA podría interrumpir de forma segura el suministro de energía sin sufrir ningún daño.

Solicitud:

Sistema de distribución de energía residencial.: como interruptor principal o protección del circuito derivado de la caja de distribución doméstica, para garantizar la seguridad del consumo de electricidad en el hogar.

Comercial: Este Mcb de alta capacidad de ruptura de 32 A se utiliza en circuitos de iluminación y enchufes en centros comerciales, edificios de oficinas y hoteles para brindar protección confiable contra fugas y sobrecargas.

Entornos industriales: utilizado en gabinetes de control, cajas de distribución y otros equipos para proteger motores monofásicos y otras cargas importantes.

Instalaciones públicas: este Mcb de alta capacidad de ruptura 32A desempeña un papel protector clave en el sistema de distribución de energía de escuelas, hospitales, estaciones y otros lugares públicos

Suministro de energía temporal: Proporciona protección de seguridad en sitios de construcción, actividades al aire libre y otras ocasiones de suministro de energía temporal

¿En qué escenarios recomendamos seleccionar disyuntores con alta capacidad de corte?

1. Proximidad a Transformadores o Salas de Distribución

Principio: cuanto más cerca esté el dispositivo de la fuente de alimentación, mayor será la corriente potencial de cortocircuito. A la salida de un transformador, la corriente de cortocircuito puede superar fácilmente los 10 kA.

Riesgo: Los disyuntores estándar no pueden soportar tales cargas; por lo tanto, se deben emplear rompedores de alta capacidad de ruptura como principal línea de defensa.

2. Redes eléctricas industriales y tendidos largos de cables

Principio: Las barras colectoras industriales son robustas y poseen baja impedancia, lo que resulta en una inmensa energía de cortocircuito.

Riesgo: Los disyuntores estándar a menudo carecen de suficiente capacidad de extinción de arco; esta falla en extinguir el arco puede provocar incendios dentro del gabinete de distribución.

3. Protección en cascada

Principio: En los sistemas de distribución de energía de varios niveles, los disyuntores ascendentes requieren una mayor capacidad de corte para soportar la energía reflejada desde los dispositivos descendentes.

Riesgo: Para garantizar una protección selectiva, los disyuntores en el extremo terminal del sistema a menudo también requieren una actualización a modelos con una mayor capacidad de corte.

Preguntas frecuentes

P: ¿El disyuntor de alta capacidad de ruptura de 32 A es adecuado para cargas de arranque de motores?

R: Sí, siempre que se seleccione la curva de disparo correcta. Para cargas inductivas como motores eléctricos, recomendamos elegir una curva de disparo Tipo D. Esto asegura que el disyuntor no se dispare bruscamente cuando el motor genere una corriente de arranque de 5 a 8 veces su valor nominal; simultáneamente, al aprovechar su alta capacidad de corte, proporciona el más alto nivel de protección de seguridad en caso de una falla de cortocircuito interno dentro del motor.

P: ¿Por qué el disyuntor de 32 A de PUGAO muestra un menor aumento de temperatura bajo cargas pesadas?

R: El aumento de temperatura es una métrica fundamental para evaluar la calidad de los disyuntores de alta corriente. Utilizamos un proceso de soldadura por puntos totalmente automatizado para asegurar los componentes internos que transportan corriente, lo que resulta en una resistencia de contacto extremadamente baja.

Combinado con un diseño de flujo de aire interno optimizado para la disipación de calor, la generación interna de calor permanece muy por debajo de los límites estándar internacionales, incluso cuando funciona con una carga completa de 32 A. Esto prolonga significativamente la vida útil tanto del disyuntor como del aislamiento del cable.

P: ¿Se puede instalar el mini disyuntor de alta capacidad de corte de 32 A en una caja de distribución residencial estándar?

R: Absolutamente. Presenta un diseño modular estándar de 18 mm y es compatible con sistemas de montaje en riel DIN de 35 mm. Aunque ofrece un rendimiento de protección de grado industrial, conserva un factor de forma compacto.
