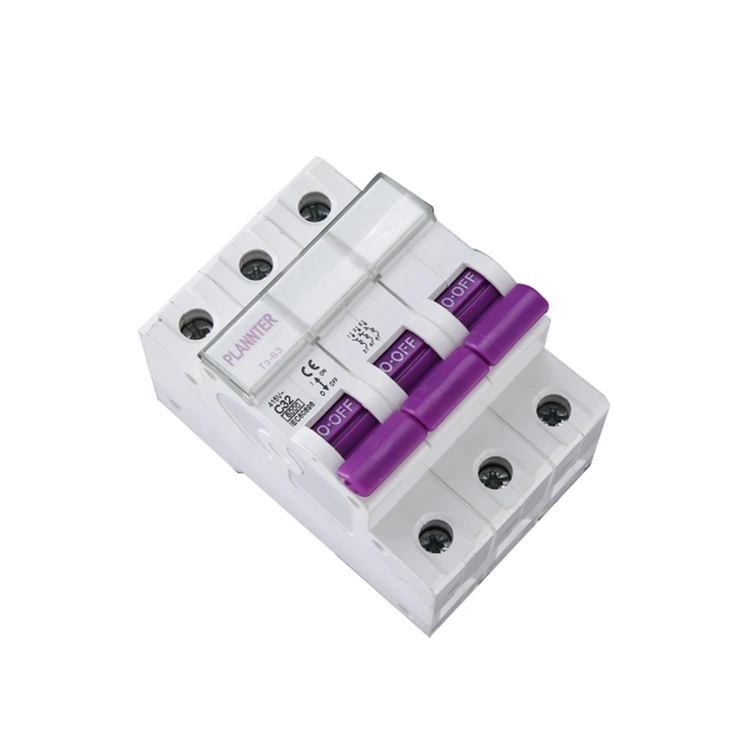

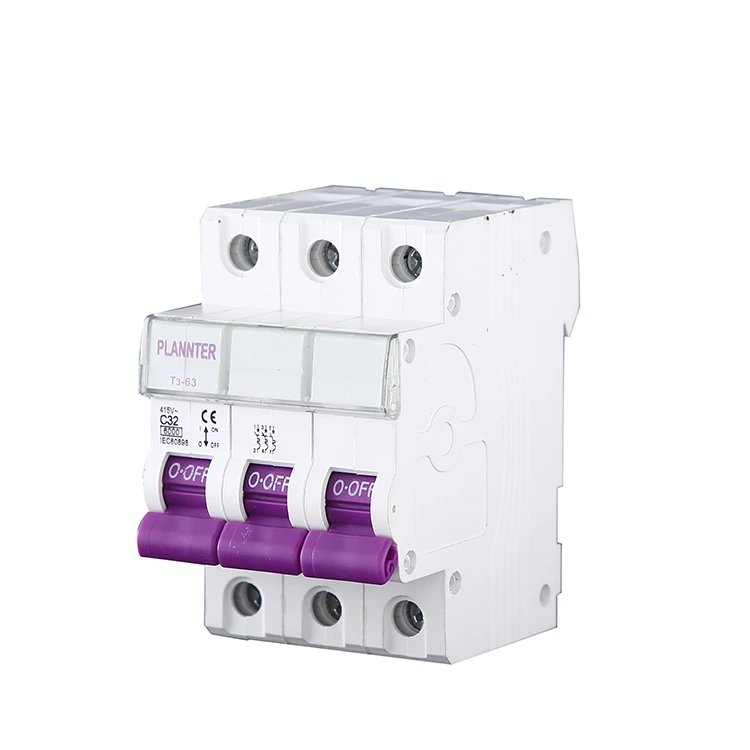

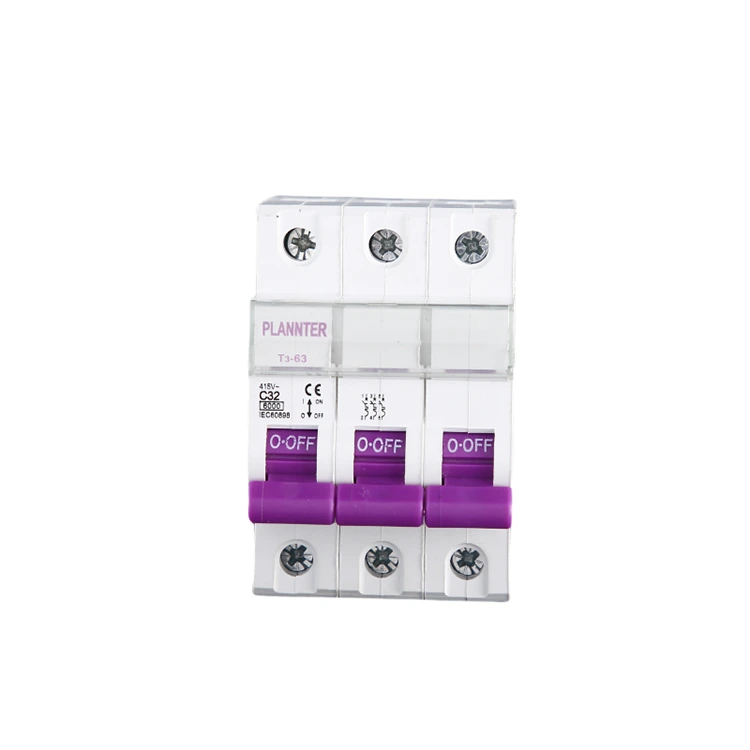

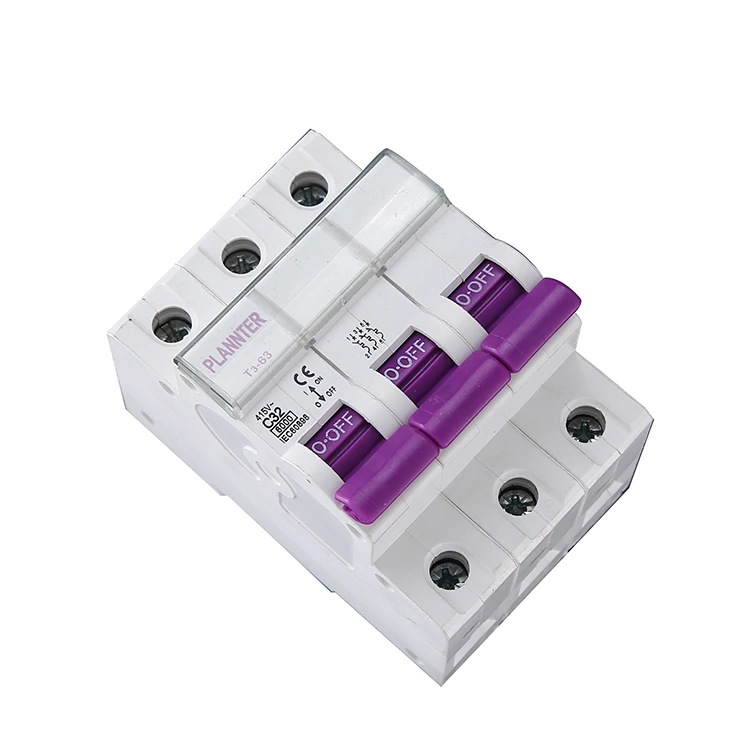

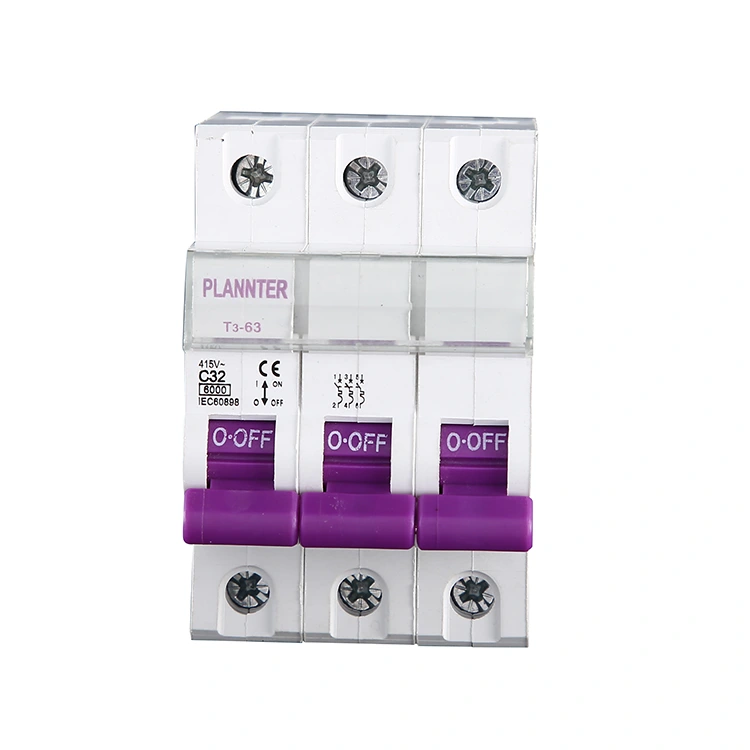

Disyuntor de CA de 3 polos

El disyuntor de CA de 3 polos pertenece a la categoría de aparatos eléctricos de bajo voltaje, ampliamente utilizado en campos industriales, comerciales y civiles, diseñado para circuitos trifásicos, puede estar en las anomalías actuales, como sobrecarga, condiciones de cortocircuito cortan automáticamente el circuito, para proteger la seguridad del equipo y del personal. Elija PUGAO (Plannter Electric) como fabricante y obtenga un precio directo de fábrica.

Características del producto

1. Control síncrono trifásico

Este disyuntor de CA tripolar es capaz de conectar o desconectar simultáneamente las líneas eléctricas trifásicas L1, L2 y L3. Si ocurre una falla en cualquier fase, el dispositivo activará un corte de energía simultáneo en las tres fases, evitando así daños al equipo causados ​​por la operación en una condición de pérdida de fase.

2. Protección contra sobrecargas y cortocircuitos

Protección contra sobrecarga: Utiliza disparo térmico para abordar condiciones de corriente excesiva sostenida.

Protección contra cortocircuitos: Emplea disparo magnético para interrumpir instantáneamente fallas de alta corriente.

Al seleccionar este producto avanzado, garantiza una protección de seguridad integral para sus circuitos eléctricos.

3. Seguridad operativa mejorada del equipo

Este producto mitiga los riesgos asociados con los desequilibrios de voltaje trifásico, protegiendo los equipos críticos, como motores y compresores, y reduciendo efectivamente los costos asociados con los daños y el tiempo de inactividad de los equipos.

4. Diseño e instalación modulares

Los productos PUGAO cuentan con un diseño de montaje en riel DIN, lo que permite una integración perfecta en gabinetes de distribución de energía o paneles de control. Esto facilita la instalación y el mantenimiento por lotes eficientes dentro de proyectos de ingeniería.

Parámetros y especificaciones clave

Al comprar o seleccionar un producto, puede verificar los siguientes parámetros para el disyuntor de CA tripolar según los requisitos específicos de su proyecto, o contactarnos para desarrollar una solución integral adaptada a sus necesidades.

Tensión nominal (Ue): Normalmente 380 V, 400 V o 415 V CA (para sistemas trifásicos).

Corriente nominal (pulg.): Las clasificaciones comunes incluyen 16A, 32A y 63A; Los modelos de alta corriente están disponibles hasta 100 A o 125 A.

Capacidad de ruptura (Icn): Como 6 kA o 10 kA. Dados los niveles de energía más altos asociados con la energía trifásica, se recomienda priorizar la especificación de 10 kA para mejorar la redundancia de seguridad.

Curva de disparo:

Tipo C: Adecuado para edificios de oficinas, sistemas de iluminación o distribución de energía comercial en general.

Tipo D: Diseñado específicamente para aplicaciones de arranque de motores, capaz de soportar corrientes de entrada instantáneas de 10 a 14 veces la corriente nominal.

Precauciones de uso

1. Los sistemas eléctricos son muy complejos. Por razones de seguridad, la operación e instalación de disyuntores de CA de 3 polos deben ser realizadas por técnicos calificados. Por ejemplo, durante el funcionamiento, primero desconecte la fuente de alimentación del lado de carga y luego desconecte los lados secundario y terciario.

2. Siga estrictamente los procedimientos operativos durante la operación. Si surge alguna situación que afecte el funcionamiento normal del sistema eléctrico, tome medidas de emergencia de inmediato.

3. Después de una instalación exitosa, el disyuntor funcionará normalmente. Durante el funcionamiento, supervise los datos actuales con prontitud y realice inspecciones y mantenimiento periódicos.

¿Cuándo se requiere un disyuntor de CA tripolar?

Como fabricante y proveedor profesional, PUGAO también ofrece disyuntores de 1 polo (1P) y 2 polos (2P); sin embargo, en cuanto a la selección del producto, se debe utilizar un disyuntor tripolar (3P) siempre que se trate de equipos eléctricos trifásicos o líneas eléctricas trifásicas. A continuación se presentan nuestras recomendaciones para escenarios específicos:

1. Equipo de motor trifásico

Los ejemplos incluyen motores industriales, bombas de agua, compresores de aire, etc.

Razón:

Los motores trifásicos requieren alimentación simultánea en las tres fases. Si sólo se interrumpe una fase mientras las demás permanecen activas, el motor funcionará en una condición de "pérdida de fase"; Esto conduce inevitablemente a que el motor se queme, lo que provoca importantes pérdidas económicas.

2. Sistemas de suministro de energía trifásicos

Los ejemplos incluyen sistemas de distribución de energía de fábrica, cableado trifásico comercial, gabinetes de distribución trifásicos, etc.

Razón:

El razonamiento aquí refleja el de la categoría de equipos mencionada anteriormente: las líneas trifásicas deben conectarse y desconectarse de forma sincrónica. Si ocurre una anomalía en cualquier fase, se debe desconectar todo el circuito para garantizar una protección trifásica integral y sincronizada.

3. Equipos industriales o comerciales de alta potencia

Los ejemplos incluyen sistemas centrales de aire acondicionado, equipos de calefacción industrial, maquinaria de producción automatizada, etc.

Razón:

Estos equipos suelen consumir mucha energía y dependen de un suministro trifásico; en consecuencia, requiere de una corriente trifásica estable y equilibrada para funcionar correctamente.

4. Otros escenarios que requieren protección contra daños por pérdida de fase

En proyectos que involucran este tipo de equipos, el uso de disyuntores 1P o 2P, en lugar de una unidad 3P, crea un riesgo: si una fase se interrumpe mientras las demás permanecen energizadas, el equipo continuará funcionando, aunque en un estado comprometido y anormal.

Comuníquese con PUGAO para obtener servicios de soporte técnico y diseño de soluciones específicas.

Preguntas frecuentes

P: ¿PUGAO ofrece servicios de personalización?

R: Sí, brindamos un servicio personalizado. Como fabricante chino de disyuntores de CA de 3 polos con 14 años de experiencia profesional en la fábrica, puede personalizar los parámetros como la corriente nominal, el poder de corte y el método de instalación de acuerdo con las necesidades específicas.

P: ¿Qué parámetros técnicos necesito ver?

R: 1. Corriente nominal: debe coincidir con la corriente de funcionamiento real de la carga;

2. Voltaje nominal de trabajo: debe ser el mismo que el nivel de voltaje del sistema;

3. Capacidad de corte en cortocircuito: debe ser mayor que la corriente de cortocircuito esperada en el punto de instalación.
