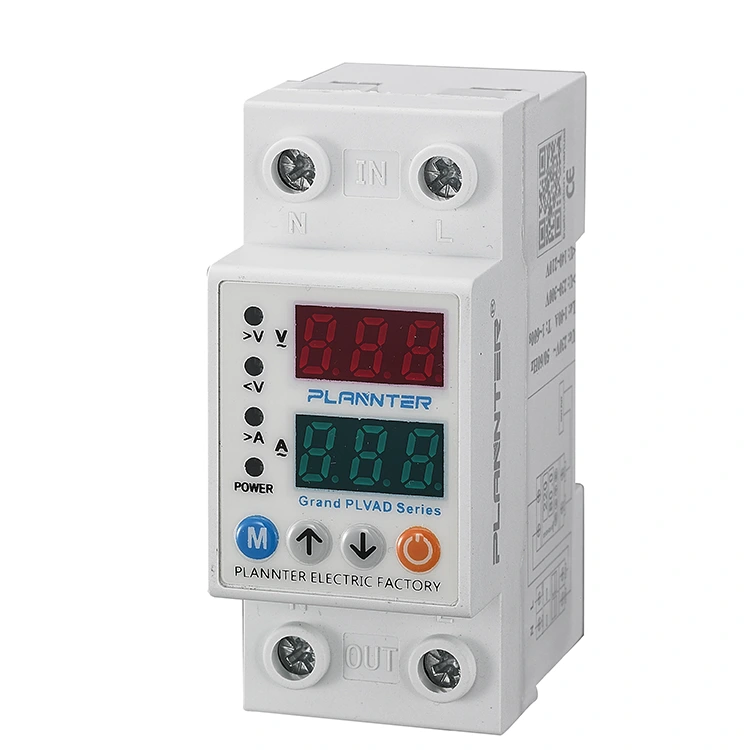

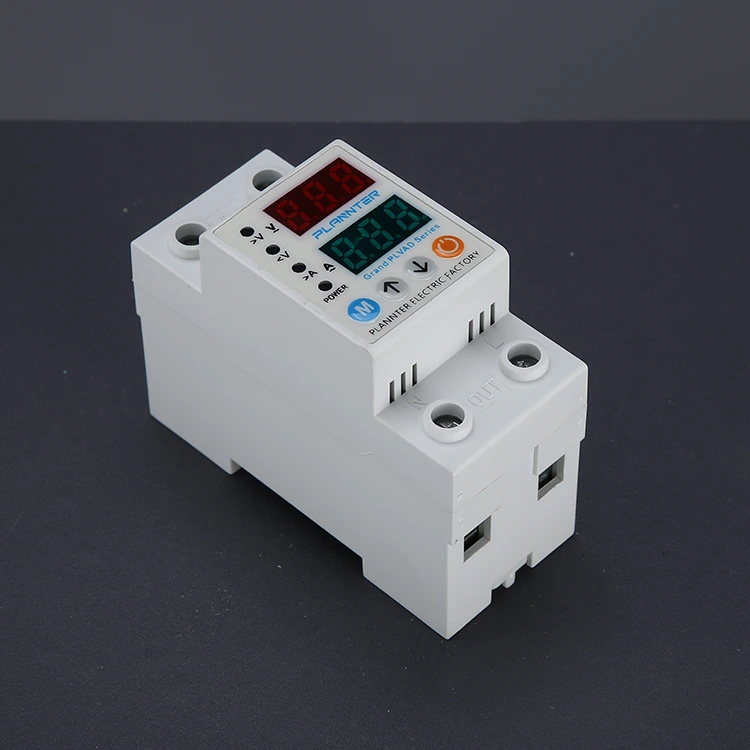

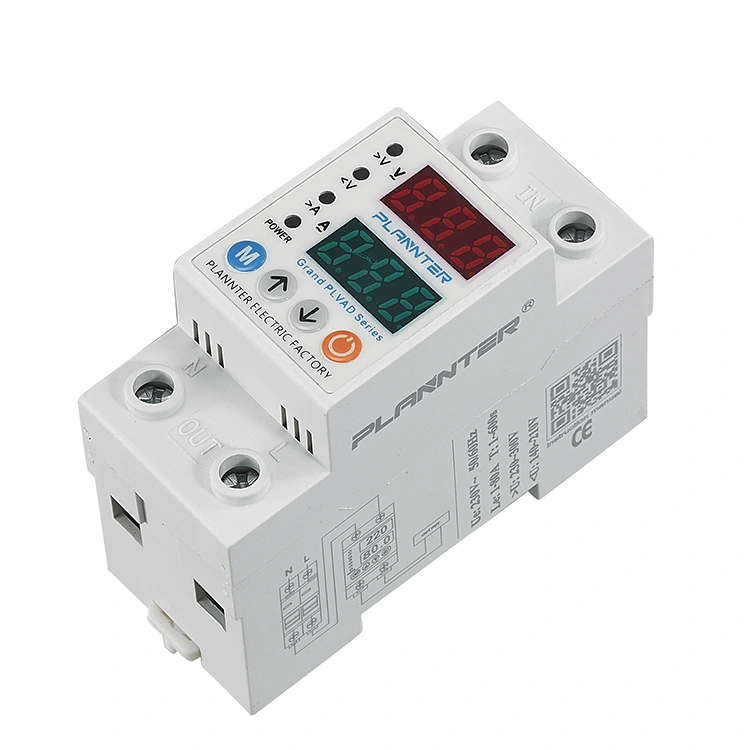

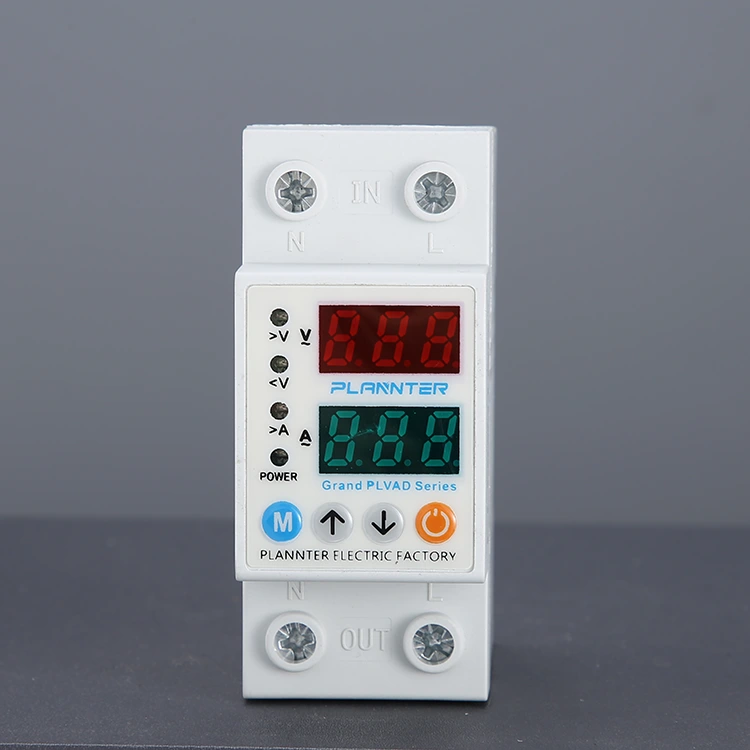

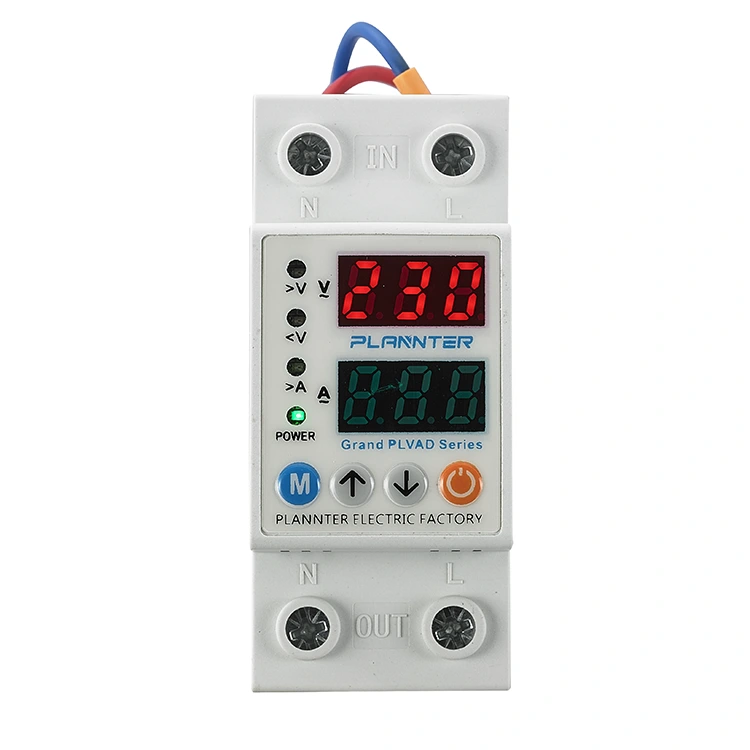

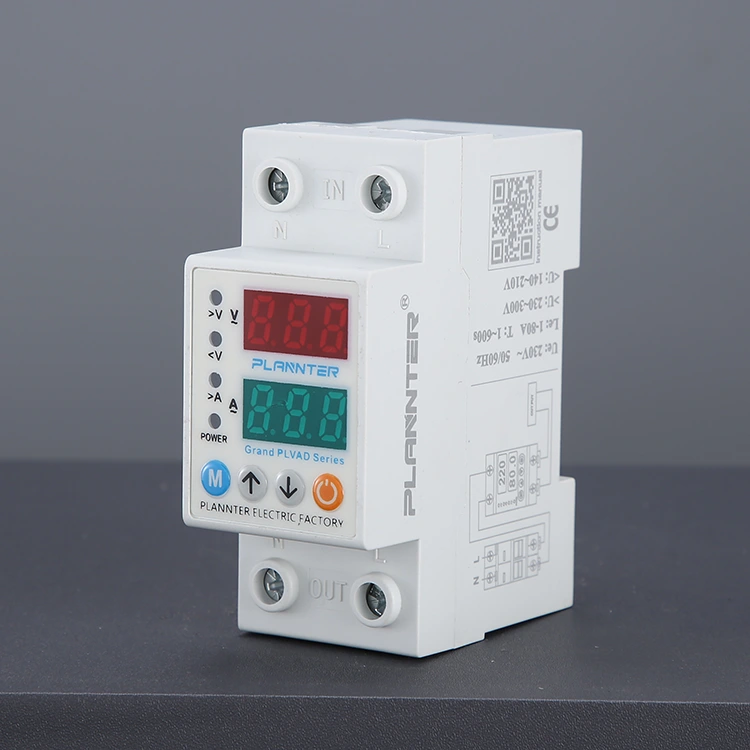

Protector de voltaje de pantalla dual

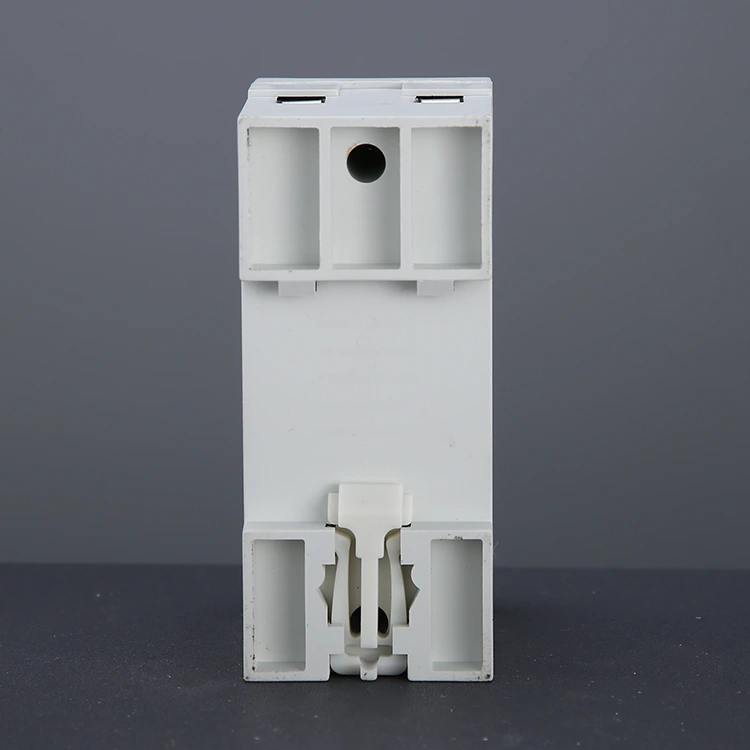

El voltaje ajustable protege los sistemas eléctricos de sobretensión, subtensión, sobrecorriente y subcorriente para diferentes sistemas, como instalaciones solares, para evitar daños al equipo. Proporciona un sistema de monitoreo y protección en tiempo real para aplicaciones industriales, comerciales y residenciales. Este protector de voltaje de pantalla dual PUGAO (Plannter Electric) cuenta con pantallas LED duales que brindan una vista de un vistazo del voltaje de entrada y la corriente de carga. Ahorra espacio con el montaje en riel DIN y es fácil de configurar usando los botones de configuración/arriba/abajo/encendido/apagado manual.

Características

Protección de voltaje/corriente regulada: Podemos configurar una sobretensión personalizable, p. >230 V y umbrales de sobrecorriente de hasta 63 A para monitorear y proteger el sistema eléctrico de daños debidos a fluctuaciones de energía.

Pantalla dual en tiempo real: Este protector de voltaje de pantalla dual cuenta con una pantalla LED digital que monitorea tanto el voltaje de 220 V/230 V como los valores actuales.

Alarmas de múltiples indicadores: Los LED rojos y verdes indican claramente el estado de la energía, condiciones de sobretensión/sobrecorriente y subtensión/subcorriente, proporcionando monitoreo en tiempo real y protección confiable del sistema para aplicaciones industriales, comerciales y residenciales.

¿Cuáles son las funciones del protector de voltaje de pantalla dual?

Si bien los disyuntores brindan principalmente protección contra cortocircuitos y sobrecargas, independientemente de los niveles de voltaje, si necesita equipo especializado para abordar problemas específicos relacionados con el voltaje, el protector de voltaje de pantalla dual de PUGAO es la opción ideal.

1. Protección contra sobretensión

Cuando el voltaje aumenta repentinamente (por ejemplo, si un cable neutro roto hace que el voltaje se dispare a 380 V), el dispositivo cortará instantáneamente el suministro de energía en el momento en que el voltaje exceda el umbral preestablecido, evitando así que los aparatos eléctricos se dañen o se quemen.

2. Protección contra subtensión

Cuando el voltaje cae demasiado (por ejemplo, por debajo de 170 V durante los períodos pico de uso de electricidad), el dispositivo desconectará automáticamente la alimentación. Esto evita que los aparatos accionados por motor se sobrecalienten y se quemen debido al funcionamiento con tensión insuficiente.

3. Protección contra sobrecorriente

Los productos de PUGAO son avanzados y altamente confiables, y cuentan con capacidades integradas de monitoreo de corriente. Si la corriente excede un umbral preestablecido, el dispositivo se disparará para brindar protección.

4. Recuperación automática

Una vez que el voltaje vuelve a los niveles normales, el protector de voltaje restaurará automáticamente la energía después de un breve retraso, sin requerir intervención manual.

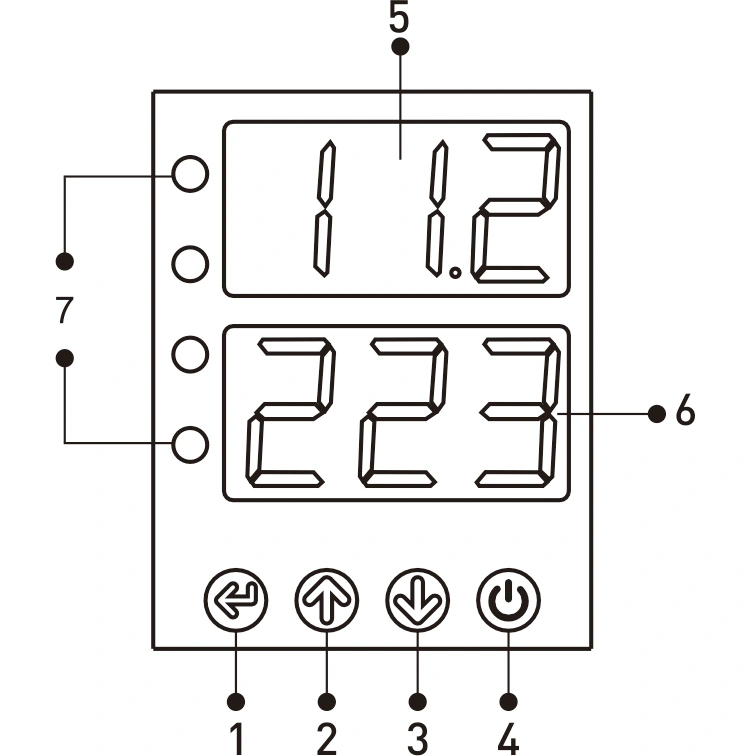

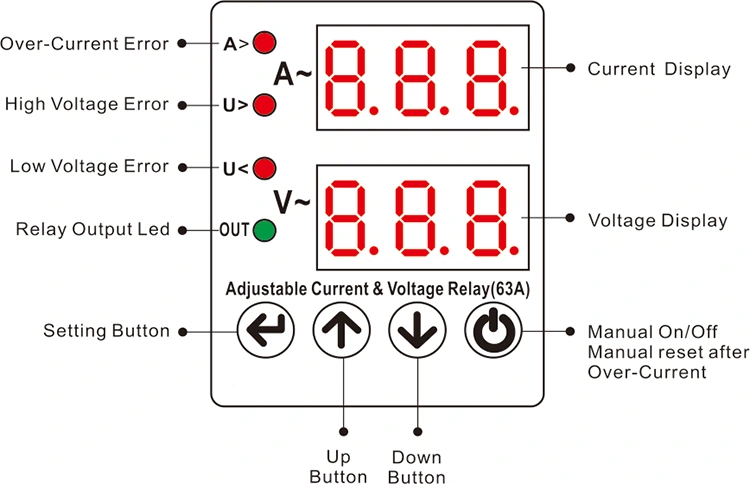

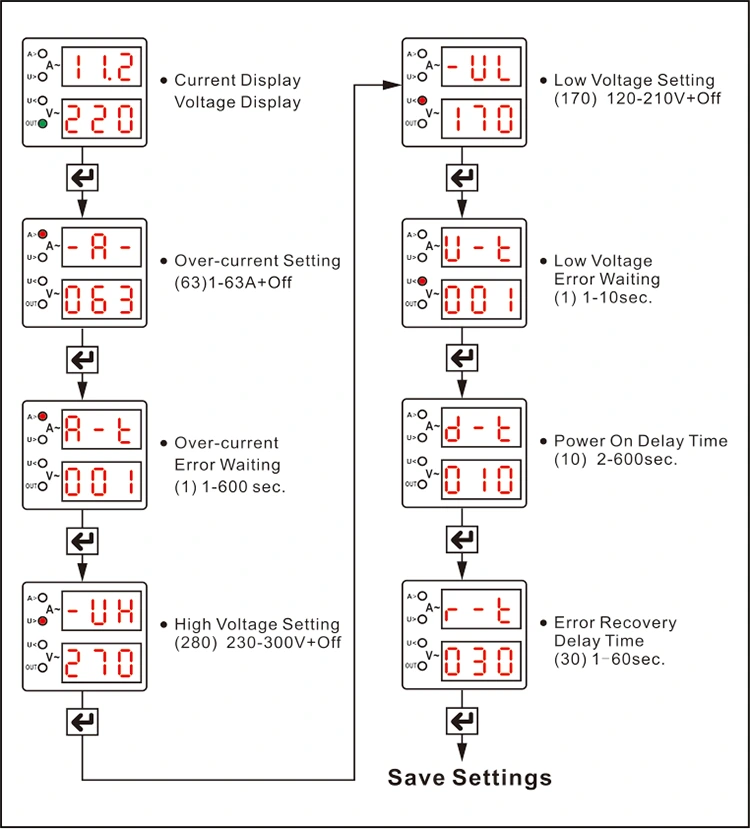

Pantalla y botones

1 - botón CONFIGURAR: para configurar o cambiar el valor de sobrecorriente, valores de configuración de voltaje alto/bajo, errores, etc. en la configuración.

2 - botón ARRIBA: Aumenta el valor deseado.

3 - Botón abajo: disminuye el valor deseado.

4 - Botón de encendido/apagado manual: Se utiliza para apagar la salida del dispositivo. Si se encuentra en este estado, la pantalla mostrará "apagado" y el dispositivo no se reiniciará. Si el dispositivo no está defectuoso, al presionar este botón nuevamente se encenderá el dispositivo y se utilizará nuevamente.

5 - PANTALLA ACTUAL

Primer grupo de visualización: durante el funcionamiento normal, aquí se muestra el voltaje de entrada; durante condiciones sin falla, la pantalla siempre está encendida; durante fallas por alta o baja tensión, la pantalla parpadea. Durante la programación, la pantalla muestra los valores del programa relevante, como sobrecorriente, alto voltaje/bajo voltaje, espera de falla, valores establecidos de espera de reinicio.

6 - Pantalla de voltaje

Segundo grupo de visualización: durante el funcionamiento normal, muestra el valor actual; en estado sin fallo, la pantalla permanece encendida; en una falla de sobrecorriente, la pantalla parpadea. Durante la programación, esto muestra el valor del programa correspondiente.

7 - LED:

A>: Se ilumina durante una falla de sobrecorriente.

V>: Se ilumina durante una falla de alto voltaje.

V<: Se ilumina durante una falla de bajo voltaje.

OUT: Se ilumina cuando el dispositivo está emitiendo.

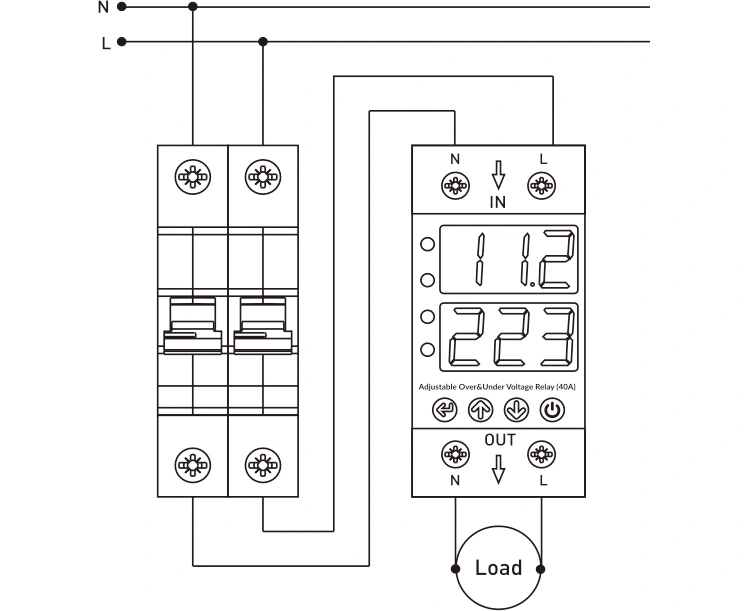

Diagrama de conexión

Los cables neutro y de fase de la fuente de alimentación deben conectarse a los terminales "N" y "L" en la sección "Entrada" del dispositivo.

Para dispositivos que requieren protección contra sobretensión y subtensión, los cables neutro y de fase deben conectarse desde los terminales "N" y "L" en la sección "Salida" del dispositivo.

Escenarios de aplicación

Preguntas frecuentes

P: ¿Puedo ajustar manualmente los límites de disparo de voltaje yo mismo?

R: Sí. Ésta es una de las principales ventajas de los productos PUGAO. Puede ajustar manualmente los siguientes parámetros usando los botones de ajuste en el panel de control:

Umbral de protección contra sobretensión

Umbral de protección de bajo voltaje

Umbral de protección contra sobrecorriente

Tiempo de retraso de recuperación

Para conocer pasos de configuración específicos, consulte el manual de operación incluido con el producto.

P: ¿Por qué la pantalla se ilumina inmediatamente después de conectar la fuente de alimentación, pero la energía no llega a la carga de inmediato?

R: Verifique la pantalla para ver si algún número parpadea o si hay una cuenta regresiva en progreso. Esto indica que la función de inicio retardado del protector está activa.

Propósito: Evitar que los aparatos eléctricos resulten dañados por sobretensiones repentinas de corriente que puedan ocurrir inmediatamente después del mantenimiento o restauración de la red eléctrica.

Recomendación: Si desea que la energía se entregue instantáneamente después de la conexión, puede configurar el tiempo de retardo de recuperación en su valor mínimo; sin embargo, por razones de seguridad del aparato, recomendamos mantener un cierto período de retraso.
