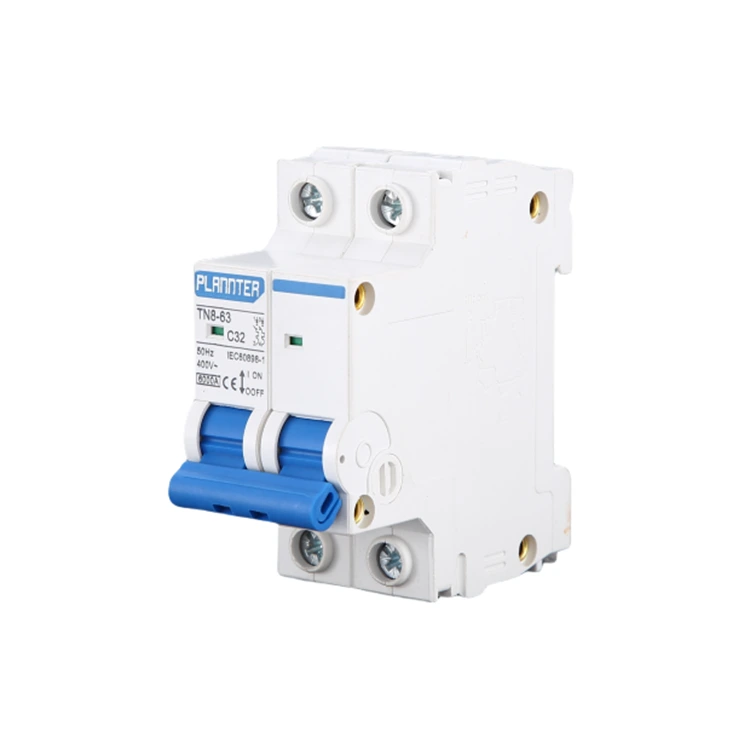

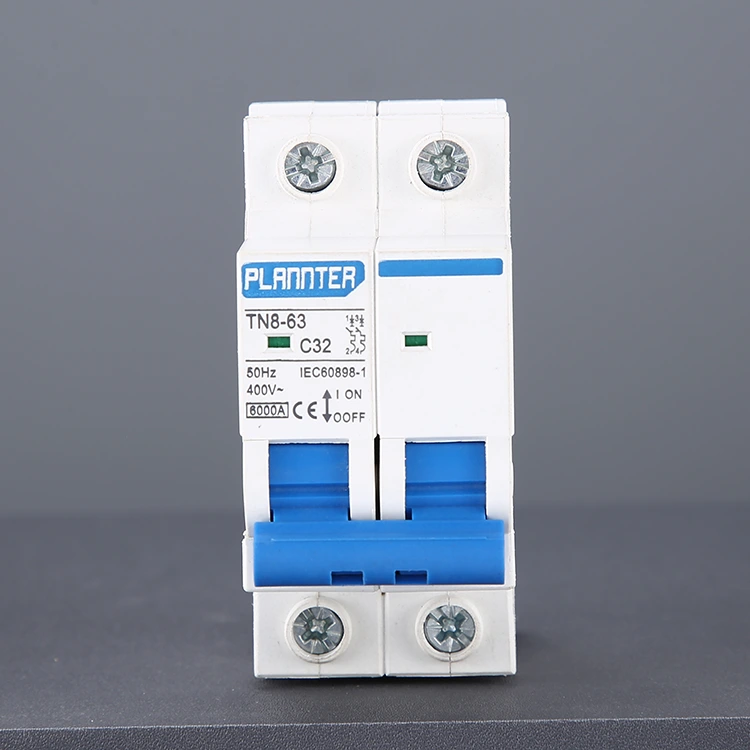

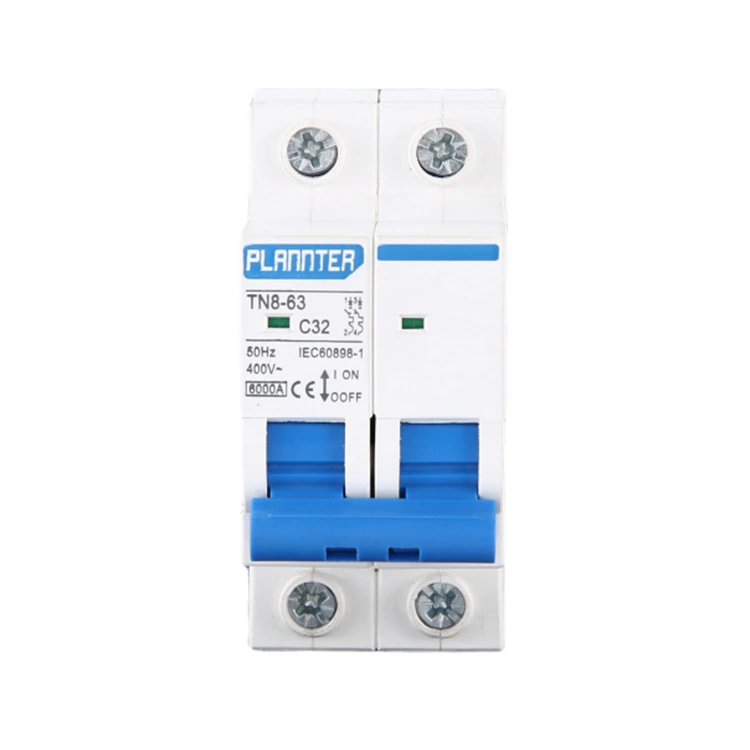

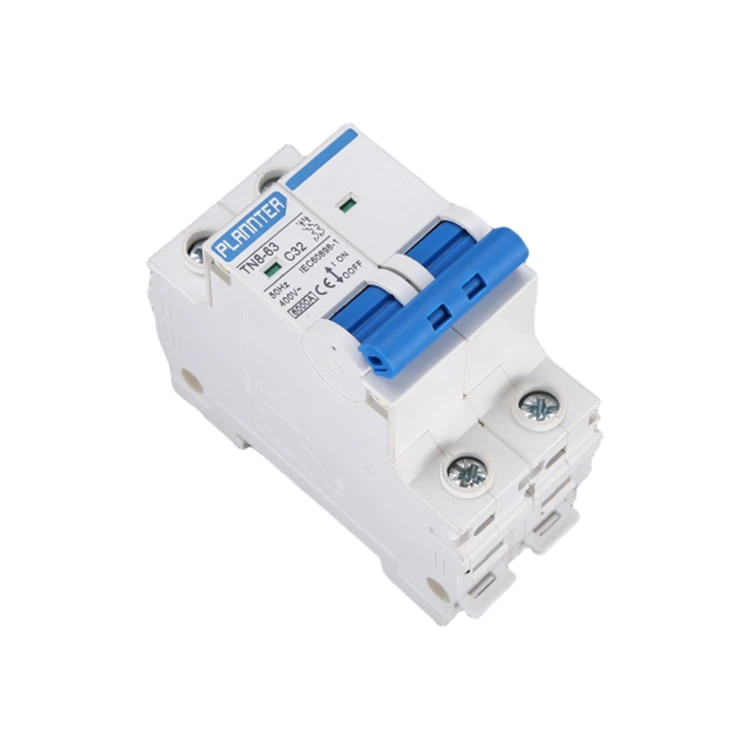

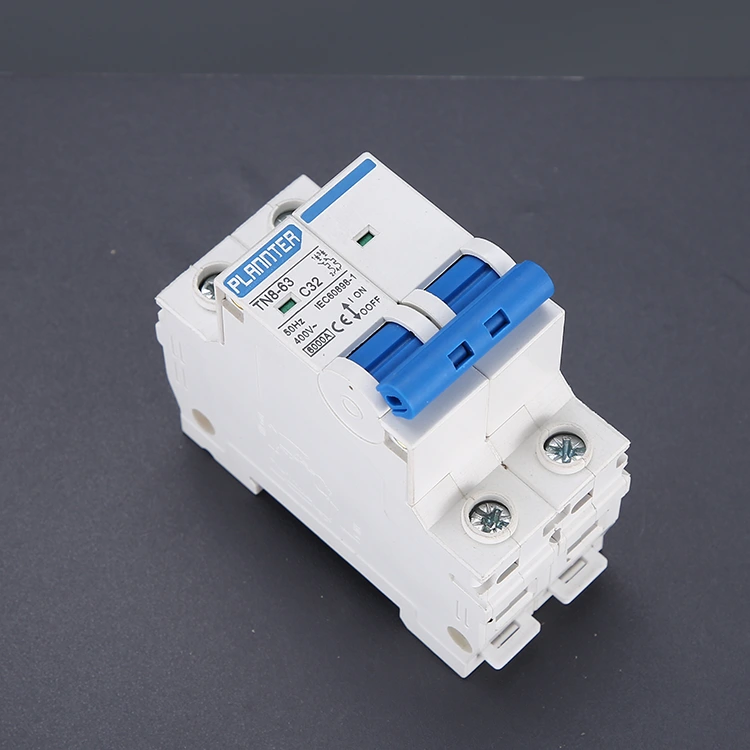

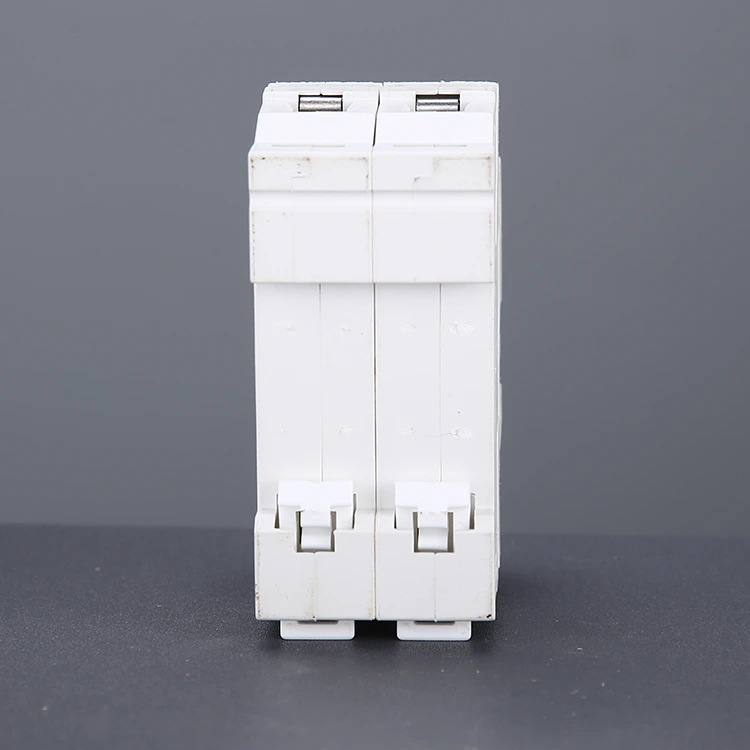

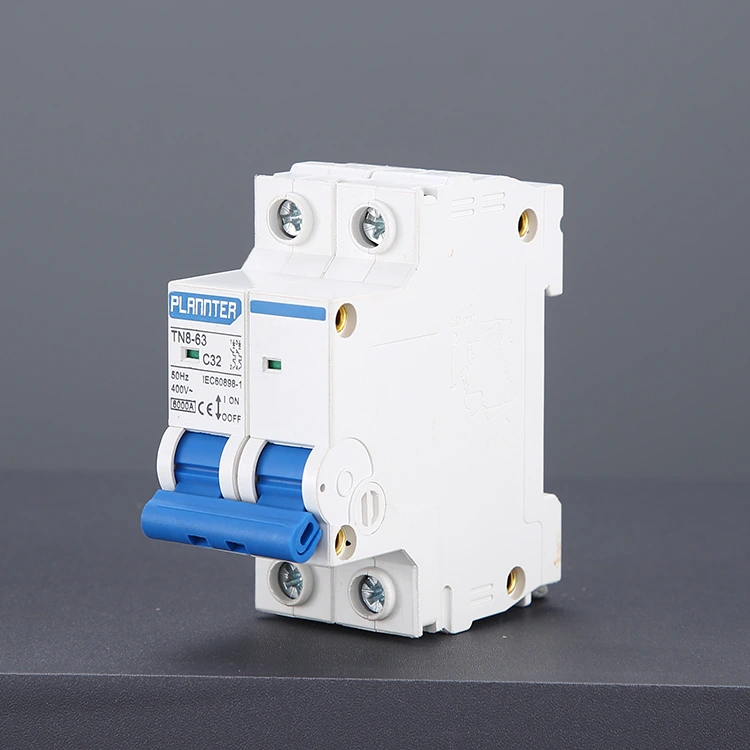

Disyuntor en miniatura de plástico de 2 polos

Un disyuntor miniatura de plástico (MCB) de 2 polos es un dispositivo eléctrico de protección diseñado para desconectar automáticamente ambos conductores activos en caso de sobrecarga o cortocircuito. Garantiza una protección de circuito segura y confiable tanto en sistemas de CA como de CC, especialmente cuando se requiere aislamiento de línea dual. Nota: Mantenga el producto alejado de fuentes de fuego cuando lo almacene. Esto debe almacenarse en un lugar fresco y seco, alejado de fuentes de calor y ignición.

Aspectos clave de los MCB de 2 polos

Función de seguridad:

• Proporciona protección contra sobrecargas y cortocircuitos.
• Desconecta simultáneamente ambos polos para mayor seguridad.
• Previene daños a equipos eléctricos como motores y transformadores.

Diseño:

• Carcasa de plástico de alta calidad con excelente rendimiento de aislamiento
• Contactos de cobre plateado para una conductividad estable
• Estructura compacta con larga vida mecánica (hasta 10.000 operaciones)

Calificaciones:

• Rango de corriente nominal: 6A–63A
• Capacidad de corte: hasta 6kA
• Voltaje de aislamiento: hasta AC400V
• Montaje en carril DIN estándar de 35 mm

Diferencia con el tándem:

• Los disyuntores de 2 polos controlan dos circuitos simultáneamente con operación vinculada
• Los disyuntores en tándem operan dos circuitos independientes en una sola ranura
• Los disyuntores de 2 polos son más seguros para aplicaciones de 240 V o de línea dual

Aplicaciones

Sistemas Comerciales / Industriales:

• El disyuntor en miniatura de plástico de 2 polos se usa ampliamente en tableros de distribución de fábrica, paneles de control y sistemas de energía de taller.
• Proporciona protección confiable para motores, transformadores y equipos pesados.
• Garantiza un funcionamiento estable en entornos de trabajo continuo y de alta carga.

Protección de equipos sensibles:

• Ideal para sistemas de automatización, instrumentación y dispositivos de control.
• Previene daños causados ​​por sobrecarga, cortocircuito y fluctuaciones de voltaje.
• Mejora la confiabilidad del sistema y reduce el tiempo de inactividad

Aislamiento de seguridad:

• Desconecta simultáneamente ambos conductores activos para mayor seguridad.
• Adecuado para escenarios de mantenimiento que requieren un aislamiento completo del circuito
• Reduce el riesgo de descarga eléctrica durante el servicio.

Sistemas de distribución de CC:

• Aplicable en sistemas solares fotovoltaicos e instalaciones de energía eólica.
• Proporciona protección efectiva tanto en el lado de CA como en el de CC.
• Garantiza el funcionamiento seguro y estable de los sistemas de energía renovable.

Ventajas

• Material plástico: el disyuntor en miniatura de plástico de 2 polos está hecho de plástico de alta calidad, cobre plateado, lo que proporciona aislamiento eléctrico confiable y resistencia de aislamiento, utilizando un voltaje de aislamiento de hasta 400 V CA. Larga vida útil, hasta 10.000 veces.
• Fácil instalación: tamaño compacto y peso ligero, utilizando montaje en carril DIN estándar de 35 mm, instalación fácil y rápida.
• Amplia capacidad de corriente: Admite una capacidad de corte de hasta 6 kA para una amplia gama de aplicaciones desde 6 A hasta 63 A.
• Cumple con las normas CE, CCC e ISO9001

Recomendaciones de selección, instalación y mantenimiento.

Recomendamos seleccionar un disyuntor miniatura de plástico bipolar para usar con: equipos de alta potencia, ambientes húmedos y circuitos que requieren mantenimiento frecuente.

Recomendamos seleccionar un disyuntor unipolar para usar con: iluminación de bajo consumo y pequeños electrodomésticos estándar.

El equipo técnico de Pugao está disponible para brindarle asesoramiento experto y ayudarlo a lograr la combinación óptima entre su equipo y sus circuitos.

• Instalar en un riel DIN estándar de 35 mm en un gabinete seco y ventilado
• Asegúrese de que el cableado sea adecuado según la tensión y la corriente nominales.
• Inspeccione periódicamente si hay desgaste, sobrecalentamiento o conexiones sueltas.
• Mantener alejado de fuentes de fuego y ambientes de alta humedad.
• Desconecte la energía antes del mantenimiento o reemplazo.

Preguntas frecuentes

¿Cuál es la diferencia entre un disyuntor unipolar y bipolar?

Un disyuntor unipolar protege un solo circuito, mientras que un disyuntor bipolar controla y protege simultáneamente dos cables activos, lo que lo hace adecuado para sistemas de mayor voltaje o de doble línea.

¿Se puede utilizar un disyuntor de 2 polos para dos circuitos de 120 V?

Sí, pero sólo si ambos circuitos comparten un mecanismo de disparo común. Esto garantiza que ambas líneas se desconecten simultáneamente para cumplir con las normas de seguridad.

¿Qué significa "viaje gratis"?

"Sin disparo" significa que el disyuntor desconectará el circuito incluso si la manija se mantiene en la posición ON durante una condición de falla.

¿Cómo elijo la calificación correcta?

Al seleccionar un disyuntor miniatura de plástico de 2 polos, considere la potencia de carga, el tipo de circuito y las condiciones ambientales. Para sistemas críticos o de alta potencia, elija modelos de mayor calificación. Para iluminación o pequeños electrodomésticos, basta con valoraciones más bajas. Se recomienda orientación profesional para una selección óptima.
