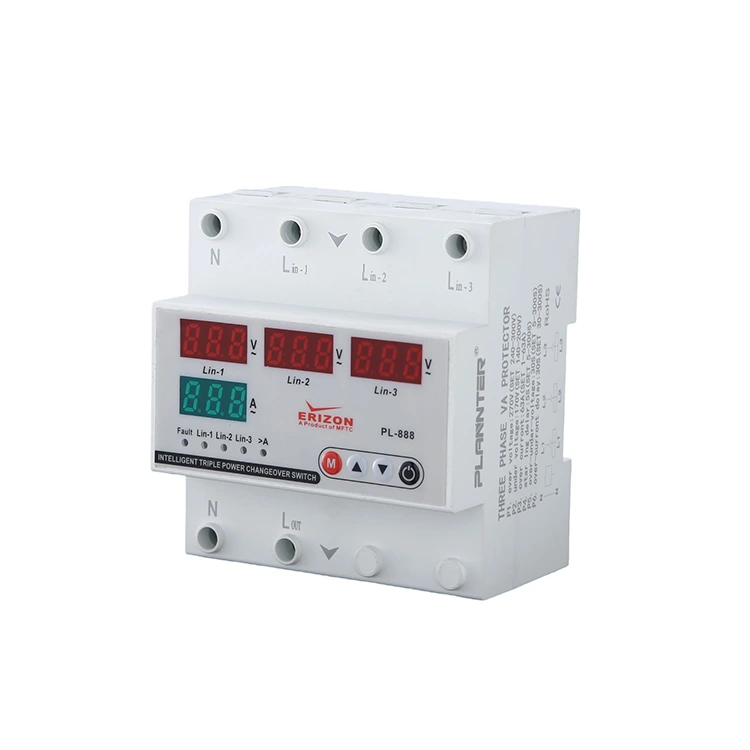

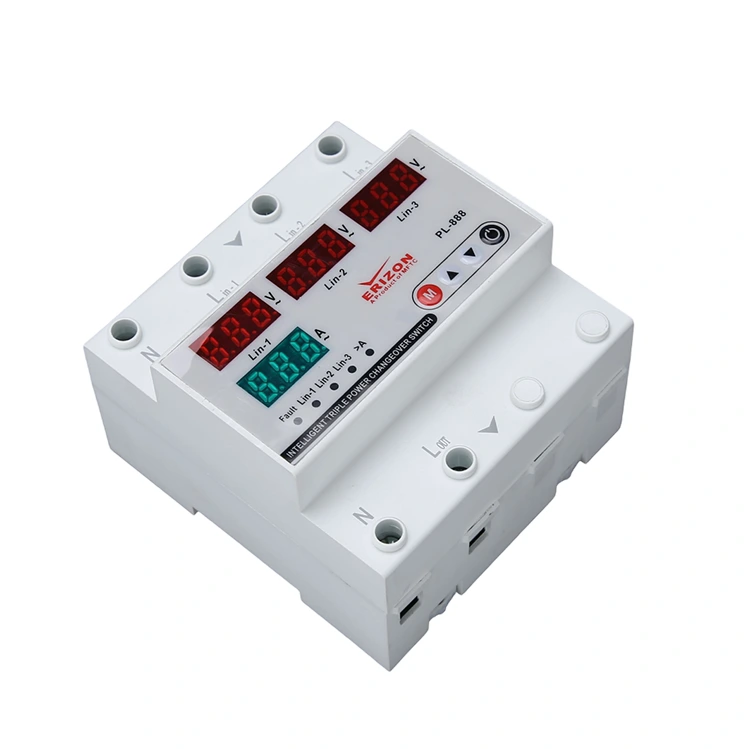

Protector de voltaje trifásico de cuatro pantallas

Este protector de voltaje trifásico de cuatro pantallas presenta sobretensión, subtensión y sobrecorriente. El uso de un chip de medición especial garantiza que el error de medición de parámetros eléctricos como la potencia y el consumo de energía esté dentro del ±1%. Está equipado con una pantalla LCD dual para monitoreo en tiempo real y valores de corriente y voltaje. Y también puede personalizar el umbral de sobretensión/subtensión, el valor de sobrecorriente y el tiempo de retardo de acción para cumplir con los requisitos de aplicación de diferentes escenarios.

Ventajas

1. Proteger los equipos eléctricos y prolongar la vida útil de los aparatos eléctricos: electrodomésticos modernos como refrigeradores, aires acondicionados, televisores, computadoras, etc. Sobretensión, que puede quemar la placa de circuito, el motor u otros componentes centrales del aparato, o incluso provocar un incendio. Sobretensión: puede quemar la placa de circuito, el motor u otros componentes centrales del aparato. Por ejemplo, los módulos de alimentación de las computadoras o los compresores de los aires acondicionados son propensos a sobrecalentarse bajo sobretensión e incluso provocar incendios. Subtensión: puede provocar que el aparato no arranque normalmente o funcione de forma errática. Al instalar un protector de voltaje trifásico de cuatro pantallas, puede cortar rápidamente el suministro de energía en caso de un voltaje anormal, evitando daños a grandes electrodomésticos, servidores, etc.

2. Mejorar la seguridad eléctrica y prevenir accidentes de seguridad: el voltaje anormal no solo daña los aparatos eléctricos, sino que también puede causar accidentes de seguridad. Por ejemplo, un voltaje excesivo puede provocar que el aislamiento del cable se deteriore, aumentando el riesgo de cortocircuito o incendio. La baja tensión provoca el sobrecalentamiento del motor, lo que provoca una sobrecarga en la línea o un incendio eléctrico.

3. Rentable y de bajo costo: el protector de voltaje trifásico de cuatro pantallas es asequible, fácil de instalar y tiene bajos costos de mantenimiento. Si no instala este dispositivo, existirá debido a un voltaje anormal causado por costos de reparación o reemplazo eléctrico. Además, este protector tiene una función de recuperación automática, que reduce la operación manual del usuario y es más segura y conveniente.

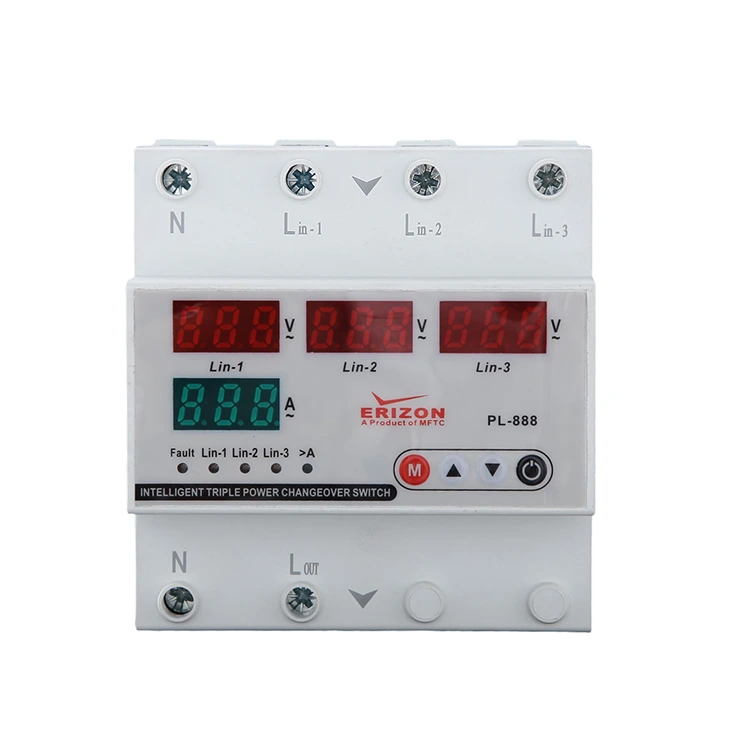

Pantalla y botones

1 - Botón SET: Este botón se utiliza para guardar después de configurar/cambiar valores de sobrecorriente y valores de configuración de voltaje alto/bajo y error.

tiempo de espera.

2 - Botón ARRIBA: Aumenta el valor requerido.

3 - Botón Abajo: Reduce el valor requerido.

4 - Botón de encendido/apagado manual

Se utiliza para controlar el encendido/apagado de la salida del dispositivo. Cuando la salida se apaga, la pantalla mostrará la palabra "OFF" y el dispositivo no se reanudará automáticamente en este estado. Si el dispositivo no está defectuoso, presione este botón nuevamente para reiniciar el dispositivo y reanudar el uso normal.

5 - PANTALLA ACTUAL

ÁREA DE VISUALIZACIÓN PRINCIPAL: Durante el funcionamiento normal, el voltaje de entrada se muestra aquí en tiempo real. La pantalla permanece iluminada cuando el dispositivo no se encuentra en estado de falla; En caso de fallo con tensión anormal (demasiado alta o demasiado baja), la pantalla parpadeará en señal de alarma. Durante la configuración de parámetros, la pantalla mostrará sincrónicamente los valores establecidos de los elementos de programación relevantes (incluido el valor de protección contra sobrecorriente, umbrales de voltaje alto y bajo, retardo de falla y retardo de reinicio y otros parámetros).

6 - Visualización de voltaje

Grupo de visualización dual: durante el funcionamiento normal del dispositivo, el valor actual se muestra aquí y la pantalla siempre está encendida en condiciones sin falla; en caso de fallos (por ejemplo, sobrecorriente), la pantalla parpadea como alarma. Durante la parametrización, aquí se muestran los valores de los elementos programados correspondientes.

7 - Descripción del indicador

A>: Este indicador se enciende cuando ocurre una falla por sobrecorriente.

V>: Este indicador se enciende cuando ocurre una falla de sobretensión.

V<: Este indicador se enciende cuando ocurre una falla de bajo voltaje.

Fuera: este indicador se ilumina cuando el dispositivo comienza a emitir.

Diagrama de cableado

Los cables neutro y fase de la red deben conectarse a los terminales "N" y "L" en el lado "Entrada" del dispositivo.

Los cables neutro y de fase de los dispositivos que requieren protección contra sobretensión y subtensión deben extraerse de los terminales "N" y "L" en el lado de "salida" del dispositivo.

Dimensiones
