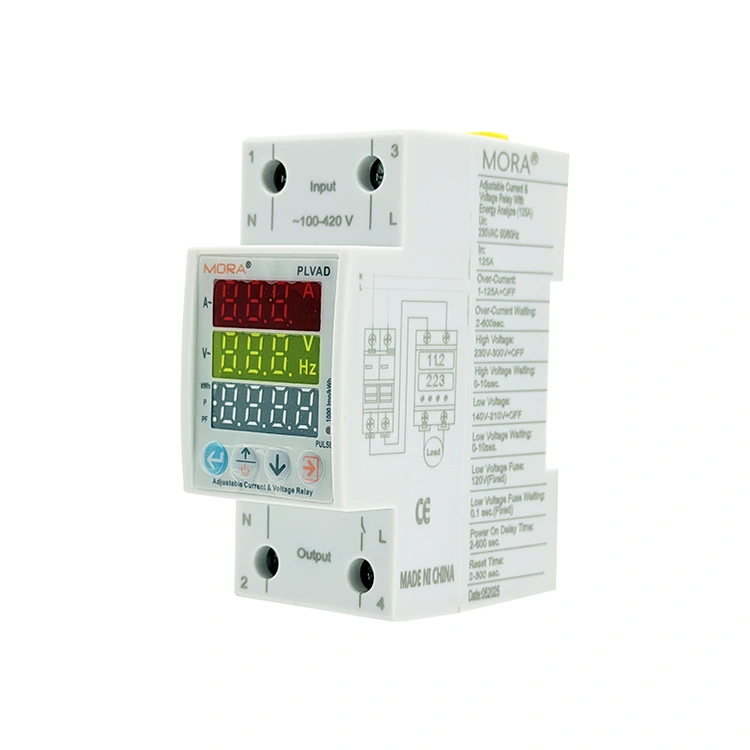

Protector de Voltaje Digital 2P Tipo C con Triple Display

Los compradores de aparamenta industrial buscan dispositivos de monitoreo multifuncionales que ahorren espacio en los rieles y reduzcan la complejidad del cableado de campo. Construido con precisión por PUGAO (Mora), el protector de voltaje digital 2P tipo C de alta eficiencia con pantalla triple cumple con esta intención de búsqueda con un paquete modular todo en uno de 36 mm de ancho. A diferencia de los diseños anteriores de doble ventana, esta unidad cuenta con un sensor de corriente interno incorporado y un circuito de seguimiento de fugas de alta resolución. El microprocesador integrado procesa estas entradas simultáneamente, proporcionando rangos de ajuste independientes para fallas de sobretensión, sobrecorriente y corriente residual para garantizar una protección completa para la maquinaria automatizada sensible.

¿Qué puede hacer una interfaz de triple ventana por la eficiencia del mantenimiento?

Los subpaneles de automatización modernos requieren datos eléctricos detallados para simplificar el diagnóstico y evitar el tiempo de inactividad. El protector de voltaje digital 2P tipo C con pantalla triple utiliza tres ventanas de pantalla digitales apiladas independientes que muestran el voltaje de línea (V), la corriente del circuito activo (A) y las métricas de corriente/potencia residual en tiempo real simultáneamente. Esta visualización de datos en tiempo real elimina la necesidad de recorrer manualmente los menús utilizando los botones de la placa frontal, lo que permite a los equipos de mantenimiento detectar instantáneamente cargas desequilibradas, corrientes armónicas o aislamientos defectuosos antes de que una falla crítica provoque un apagado no programado del sistema.

Parámetros técnicos de rendimiento

• Rango de voltaje de funcionamiento: 140 V a 300 V CA (50/60 Hz)

• Capacidad de monitoreo de corriente (Iₘₐₓ): 1A a 63A ajustable (paso: 0,1A)

• Espectro de sensibilidad de fuga: rango de 10 mA a 99 mA o derivación configurable

• Velocidad/Precisión de actualización de datos: ≤ 0,5 s Ciclo de muestreo/Metrología clase 1.0

• Capacidad de cableado de terminales: Acepta cable trenzado sólido de hasta 25 mm² / 16 mm² flexible

• Cumplimiento y certificaciones: Certificado CE, Cumple con RoHS, Fabricado según los estándares IEC 60947-2 Apéndice B

Seguimiento de fugas a tierra en microsegundos

Monitoreo de precisión de fugas a nivel milimétrico: Equipado con un núcleo de monitoreo de corriente residual profesional, admite el seguimiento en tiempo real de la corriente de falla a tierra a nivel de miliamperios, capturando con precisión pequeñas señales de fuga causadas por el envejecimiento del cable, la infiltración de humedad y los daños en el aislamiento.

Prevención dual de incendios y descargas eléctricas: construye una barrera de protección de seguridad secundaria para el circuito sobre la base de la protección contra cortocircuitos, previniendo eficazmente incendios eléctricos y accidentes por descargas eléctricas causados ​​por fallas de aislamiento, y es adecuado para instalaciones de cableado antiguas y escenarios industriales de alto nivel de seguridad.

Sensor de corriente incorporado de baja pérdida y protección contra sobrecorriente

Diseño de detección integrada que ahorra espacio: transformador de corriente incorporado de alta precisión y baja resistencia, admite monitoreo de corriente de alta precisión de rango completo de 0 a 63 A. El protector de voltaje digital 2P tipo C con pantalla triple elimina la necesidad de sensores CT externos y cableado auxiliar, optimizando en gran medida el diseño interno de la caja de distribución y reduciendo los costos de ingeniería.

Identificación inteligente de la corriente de entrada: los usuarios pueden personalizar el umbral de disparo por sobrecorriente y el tiempo de retardo. El sistema puede identificar y evitar automáticamente la corriente de entrada instantánea durante el arranque del motor, no generará desconexiones molestas y puede cortar rápidamente el suministro de energía en caso de verdaderas fallas de sobrecarga sostenidas para proteger el equipo del circuito.

Conexión estable a largo plazo

• Diseño de cableado hermético al gas: las abrazaderas de cobre niquelado y los tornillos compuestos de acero M5 admiten un par de cableado máximo de 2,5 Nm, con una fuerte fuerza de sujeción.

• Antienvejecimiento y antisuelto: los dientes antideslizantes profundos en la pared interna del terminal muerden firmemente el núcleo del cable de cobre, resolviendo eficazmente fallas de contacto sueltos causadas por la fluencia del cobre y los ciclos térmicos a largo plazo, y manteniendo un funcionamiento estable de baja resistencia.

Preguntas frecuentes

P: ¿Por qué la pantalla actual muestra 0,0 A cuando el equipo de bajo consumo funciona normalmente?

R: El transformador de corriente incorporado de este modelo está calibrado para monitoreo de carga industrial de alta potencia, con un umbral de detección mínimo de 0,5 A. La corriente de funcionamiento de equipos de baja potencia, como luces pequeñas y dispositivos electrónicos de reserva, es inferior al límite de detección, por lo que la pantalla muestra 0,0 A. Este protector de voltaje digital 2P tipo C con pantalla triple está diseñado para protección industrial de carga alta, no para medición de microcorriente de equipos de baja potencia.

P: ¿Se puede desactivar la función de protección contra fugas en instalaciones antiguas con fugas de referencia altas?

R: Sí. El umbral de corriente residual se puede ajustar libremente entre 10 y 99 mA o desactivarse manualmente a través del menú de programación para evitar desconexiones molestas causadas por fugas de referencia inherentes de líneas antiguas. Se recomienda que lo opere un electricista calificado después de confirmar la seguridad del cableado en el sitio para garantizar el cumplimiento de las especificaciones de seguridad de conexión a tierra en el sitio.

P: ¿Se perderán los parámetros personalizados de voltaje y corriente después de un corte de energía?

R: No hay pérdida. Todos los umbrales de protección y parámetros operativos establecidos por el usuario están solidificados en el chip EEPROM no volátil integrado, no se requiere batería de respaldo. Los parámetros se almacenan permanentemente y se pueden cargar automáticamente para reanudar el trabajo de protección después de la recuperación de la energía de la red.
