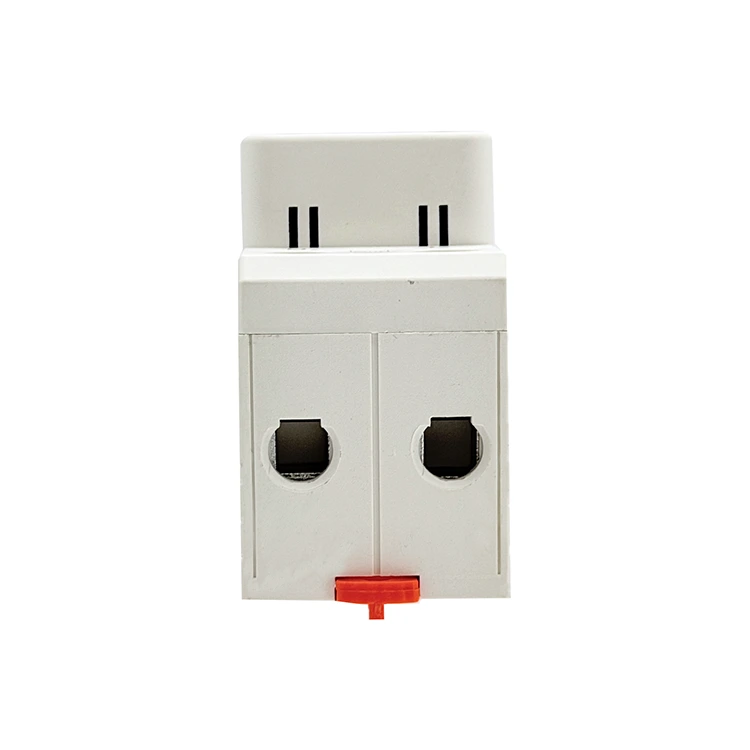

Protector de voltaje de reconexión automática 2P tipo M pantalla triple

Los equipos de adquisiciones que obtienen aparamenta para infraestructura remota requieren módulos de protección inteligentes que puedan recuperarse automáticamente de fallas eléctricas temporales para maximizar el tiempo de actividad del sistema. Diseñado y construido por Pugao (Mora), la pantalla triple tipo M con protector de voltaje de reconexión automática 2P de alto rendimiento está diseñada específicamente para estas aplicaciones desatendidas. Más allá de los relés básicos de restablecimiento manual, este dispositivo presenta un algoritmo inteligente de recierre automático que monitorea las condiciones de la red después de un disparo. Una vez que el voltaje de la red pública se estabiliza dentro de parámetros seguros durante un período de cuenta regresiva establecido, el mecanismo interno impulsado por motor cierra automáticamente el circuito, restaurando la energía a los conjuntos de telecomunicaciones, redes de seguridad o sistemas de monitoreo meteorológico posteriores.

Matriz de triple ventana con integración de contador de fallas

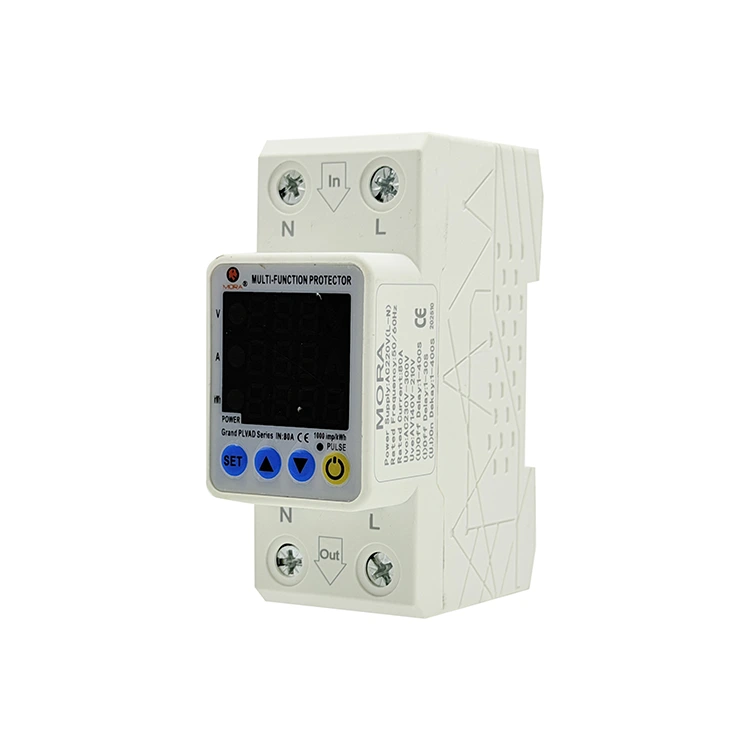

Pantalla síncrona de datos multidimensional: La pantalla triple del protector de voltaje de reconexión automática 2P tipo M presenta voltaje en tiempo real, corriente en tiempo real y tiempos de falla acumulativos respectivamente, con una clasificación de datos clara y una comprensión completa en una sola pantalla del estado operativo del circuito.

Alerta temprana de fallas cuantificables: el contador de fallas incorporado puede registrar el número de disparos por sobretensión y sobrecorriente en el ciclo de operación. El personal de mantenimiento puede juzgar la estabilidad de la red in situ y el estado de envejecimiento de los equipos posteriores a través de datos de fallos, realizando un mantenimiento predictivo.

Ventajas principales del producto

Elimine las rondas remotas de camiones de operación y mantenimiento

• Resuelva los problemas de mantenimiento remoto: para las estaciones base celulares, las estaciones meteorológicas de montaña y las estaciones de bombeo desatendidas, las fluctuaciones transitorias de la red provocarán que los relés de protección tradicionales se disparen y apaguen, lo que requerirá un reinicio manual en el sitio con altos costos de tiempo y mano de obra.

• Maximice el tiempo de actividad del sistema: realiza monitoreo automático de fallas de proceso completo, evaluación de estabilidad y recuperación de reconexión mecánica. Para anomalías temporales de la red, el protector de voltaje de reconexión automática 2P tipo M con pantalla triple completa de forma independiente la recuperación de energía sin intervención humana, lo que reduce en gran medida los costos de operación y mantenimiento y mejora la tasa de operación continua del equipo.

Ciclo de recierre ajustable y bloqueo de seguridad inteligente

• Evite daños secundarios a fallas: En el caso de fallas de cortocircuito permanentes, el recierre repetido causará daños térmicos a las líneas y al equipo. La pantalla triple del protector de voltaje de reconexión automática 2P tipo M admite la configuración personalizada de intentos máximos de reconexión.

• Bloqueo de seguridad automático: cuando se agotan los tiempos de recierre preestablecidos y la falla aún existe, el sistema bloqueará el mecanismo de accionamiento del motor, activará la alarma de falla y mantendrá el circuito aislado para evitar conmutaciones cíclicas peligrosas.

Parámetros técnicos de rendimiento

• Opciones de corriente nominal de funcionamiento: Clasificación de carga continua de 40 A/63 A

• Ajustabilidad del tiempo de recierre automático: 1 segundo a 900 segundos Rango máximo

• Ciclos máximos de recierre continuo: 1 a 30 intentos configurables antes del bloqueo

• Precisión de seguimiento de voltaje/rango de corriente: ±1% de variación/lectura dinámica de 0,5 A a 63 A

• Capacidad de sección transversal del terminal: Hasta 25 mm² sólidos / 16 mm² trenzados con férula (abrazadera M5)

• Rigidez dieléctrica del chasis: barrera de aislamiento auditada de 2,5 kV

• Cumplimiento y certificaciones: Certificado CE, Cumple con RoHS, Cumple con los estándares estructurales EN 60947-1

Preguntas frecuentes

P: Si la red cae completamente a 0 V, ¿tiene el motor suficiente energía residual para proteger los engranajes aguas abajo?

R: Sí. Equipado con un banco de capacitores de almacenamiento de energía industrial de alta capacidad, en caso de un apagón total repentino de la red, la energía eléctrica almacenada puede impulsar el mecanismo del motor de engranajes para completar una acción de disparo instantáneo, obligando a los contactos a abrirse y bloquearse de manera segura, asegurando que no haya fugas de energía en el lado de la carga antes de que la energía de control se agote por completo.

P: ¿Qué sucede cuando se alcanza el límite máximo de reconexión en caso de fallas persistentes de la red?

R: Cuando se enfrentan fallas permanentes en el circuito, después de completar los intentos de reconexión preestablecidos sin recuperación de la red, la pantalla triple del protector de voltaje de reconexión automática 2P tipo M bloqueará automáticamente la función de accionamiento del motor, desactivará todas las acciones de reconexión automática y mantendrá el circuito abierto. Evita conmutaciones cíclicas interminables en circuitos defectuosos, protege las estructuras mecánicas internas y las líneas descendentes contra daños térmicos y requiere resolución de problemas manual y reinicio para recuperarse.

P: ¿Cómo distingue el controlador las sobretensiones transitorias de los cortocircuitos permanentes?

R: El sistema integra un mecanismo de detección dual de detección de voltaje y muestreo de corriente. Durante la detección de reconexión, si el voltaje de la red es estable pero se genera un gran pico de corriente instantáneo, la MCU lo juzgará inmediatamente como una falla de cortocircuito permanente, activará un disparo instantáneo sin ejecutar el retardo de reconexión y protegerá la estructura de conmutación interna contra daños por impacto de alta corriente.
